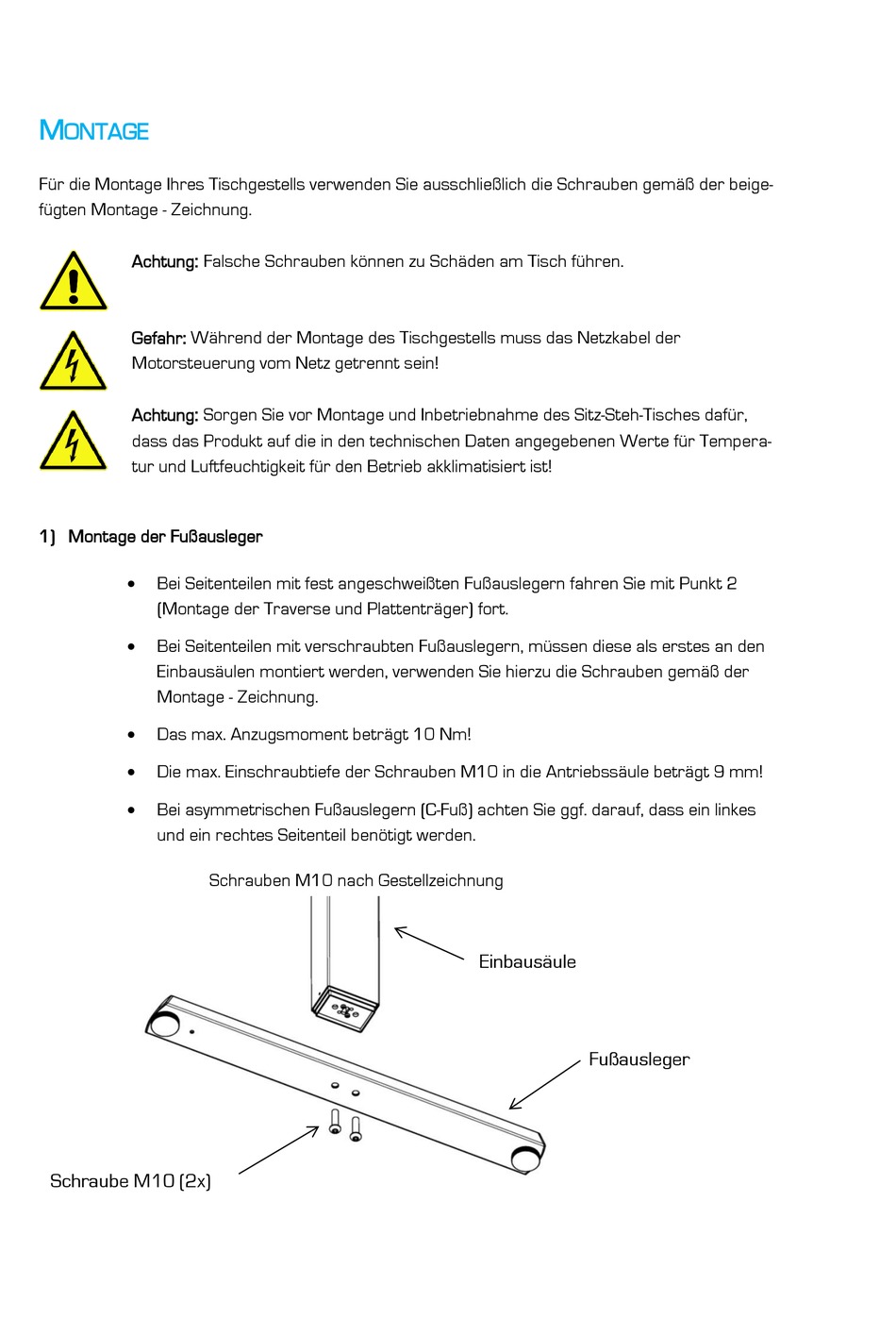

LMC SMART Bedienungsanleitung
M
ONTAGE
Für die Montage Ihres Tischgestells verwenden Sie ausschließlich die Schrauben gemäß der beige-
fügten Montage - Zeichnung.
Achtung
Gefahr: Während der Montage des Tischgestells muss das Netzkabel der
Motorsteuerung vom Netz getrennt sein!
Achtung
dass das Produkt auf die in den technischen Daten angegebenen Werte für Tempera-
tur und Luftfeuchtigkeit für den Betrieb akklimatisiert ist!
1) Montage der Fußausleger
Bei Seitenteilen mit fest angeschweißten Fußauslegern fahren Sie mit Punkt 2
(Montage der Traverse und Plattenträger) fort.
Bei Seitenteilen mit verschraubten Fußauslegern, müssen diese als erstes an den
Einbausäulen montiert werden, verwenden Sie hierzu die Schrauben gemäß der
Montage - Zeichnung.
Das max. Anzugsmoment beträgt 10 Nm!
Die max. Einschraubtiefe der Schrauben M10 in die Antriebssäule beträgt 9 mm!
Bei asymmetrischen Fußauslegern (C-Fuß) achten Sie ggf. darauf, dass ein linkes
und ein rechtes Seitenteil benötigt werden.
Schraube M10 (2x)
:
Falsche Schrauben können zu Schäden am Tisch führen.
:
Sorgen Sie vor Montage und Inbetriebnahme des Sitz-Steh-Tisches dafür,
Schrauben M10 nach Gestellzeichnung
Einbausäule
Fußausleger
Inhaltszusammenfassung für LMC SMART
- Seite 1 ONTAGE Für die Montage Ihres Tischgestells verwenden Sie ausschließlich die Schrauben gemäß der beige- fügten Montage - Zeichnung. Achtung Falsche Schrauben können zu Schäden am Tisch führen. Gefahr: Während der Montage des Tischgestells muss das Netzkabel der Motorsteuerung vom Netz getrennt sein! Achtung Sorgen Sie vor Montage und Inbetriebnahme des Sitz-Steh-Tisches dafür, dass das Produkt auf die in den technischen Daten angegebenen Werte für Tempera-...
- Seite 2 2) Montage der Traverse und Plattenträger Montieren Sie zuerst die Einbausäule in die dafür vorgesehenen Ausschnitte der Traverse. Die Schrauben M8 kommen erst beim Montieren des Plattenträgers zum Einsatz. Hinweis: Achten Sie darauf, dass der Sechskant SW8.8 am oberen Ende der Einbau- säule leichtgängig in den Sechskant des in der Traverse vormontierten Antriebsmotors eingeschoben wird.
- Seite 3 Materials und der Stärke der Tischplatte ausgewählt werden müssen. NBETRIEBNAHME Zur Inbetriebnahme gehören jene Tätigkeiten, die erforderlich sind, damit ein elektrisch höhenver- stellbarer Sitz-Steh-Tisch mit Hilfe der Motorsteuerung SMART höhenverstellt werden kann. Vo- raussetzungen für die Inbetriebnahme sind: das Tischgestell vollständig montiert ist (Abschnitt Montage 1 – 3) ...
- Seite 4 1) Anschlüsse an der Motorsteuerung SMART 2) Vorgehensweise bei der Inbetriebnahme Achtung: Stecken Sie das Stromversorgungskabel/Netzkabel erst an, wenn alle anderen elektrischen Verbindungen hergestellt sind! (Alle Motoren, der Handschalter und evtl. weiteres Zubehör ist an der Steuerung angeschlossen.) Zur Inbetriebnahme des Sitz-Steh-Tisches gehen Sie wie folgt vor: 3) Antriebe anschließen...
- Seite 5 Stellen Sie die Verbindung vom Handschalter zur 7-poligen Handschalterbuchse (HS) an der Steue- rung her. Hinweis: Passend zu der Motorsteuerung SMART können Sie aus einer großen Aus- wahl an Handschalter auswählen! Informationen zu den verfügbaren Typen erhalten Sie bei der.
- Seite 6 NITIALISIERUNG ESET Nach der Montage, bzw. wenn der Tisch längere Zeit von der Stromversorgung getrennt war, es zu einer Störung am Tisch gekommen ist oder wenn die Verbindung zwischen den Antrieben und der Steuerung getrennt wurde - muss die Steuerung des Tisches initialisiert werden. Erwartet die Steuerung eine neue Initialisierung ist nur die Abwärtsbewegung des Tisches mit einer reduzierten Geschwindigkeit möglich.
- Seite 7 TÖRUNGSBEHEBUNG Fehler Ursache Behebung Tisch fährt nicht Keine Stromversorgung Netzkabel einstecken ggf. Steckverbindung an der Steuerung überprüfen Keine oder lose Verbin- Steckverbindungen der Motorkabel an der Steuerung und dung zu den Antrie- an den Antrieben überprüfen, bzw. herstellen ben/Seitenteilen Keine Verbindung zum Steckverbindung an der Steuerung überprüfen, bzw.
- Seite 8 600 N (≈ 60 kg) Hublänge je nach Ausführung siehe Zeichnung Stromverbrauch max., primär 216 W Tischgestell mit 2 Antrieben (Einbausäulen o. Seitenteile) mit SMART-e-2 Hubkraft max. (inkl. Gewicht Tischplatte) 1000 N (≈ 100 kg) Hublänge je nach Ausführung siehe Zeichnung Stromverbrauch max., primär...
-
Seite 9: Zertifikate
RÜFUNGEN UND ERTIFIKATE Das Antriebssystem ist geprüft nach: Elektromagnetische Verträglichkeit (EMV-Richtlinie 2014/30/EU) EN 61000-6-2:2005 Elektromagnetische Verträglichkeit (EMV) EN 61000-6-3:2007 + A1 Elektromagnetische Verträglichkeit (EMV) EN 61000-3-2:2006 + A1 +A2 Elektromagnetische Verträglichkeit (EMV) EN 61000-3-3:2008 Elektromagnetische Verträglichkeit (EMV) Elektrische Sicherheit (Niederspannungsrichtlinie 2014/35/EU) ...
