5.1.3 Vorbereitung der Schweißzange
WARNUNG! Verletzungsgefahr durch unvermitteltes Auslösen des Schweiß-
werkzeugs!
Beim Umrüsten eines eingeschalteten Werkzeugs können versehentlich Schweißstrom
oder Zangenbewegungen ausgelöst werden. Es besteht Quetschgefahr. Deshalb:
– Schweißzange/Schweißpistole erst vorbereiten und dann das Gerät einschalten.
– Falls ein Umrüsten während der Arbeit notwendig werden sollte, Gerät unbedingt
vorher ausschalten.
ACHTUNG !
Vor dem Elektrodenarmwechsel die Kühlpumpe ausschalten!
Verbrühgefahr
VORSICHT! Verbrühgefahr durch austretendes heißes Wasser!
Beim Abziehen der Kühlschläuche kann heißes Wasser austreten. Deshalb:
– Schutzhandschuhe tragen.
– Die Kühlschläuche vorsichtig abziehen.
Rutschgefahr
VORSICHT! Rutschgefahr durch austretendes Wasser!
Beim Abziehen der Kühlschläuche kann Wasser austreten. Deshalb:
– Wasser auf dem Fußboden entfernen.
Gerät schaltet automatisch auf das richtige Zangensymbol.
Elektrodenarm in die Zange einsetzen, ausrichten und festziehen (s. 5.1.3.1).
Elektroden ausrichten (s. 5.1.3.3).
Elektrodenklemmschraube fest anziehen.
5.1.3.1

Elektrodenarm wechseln

2
Stifte
Griff

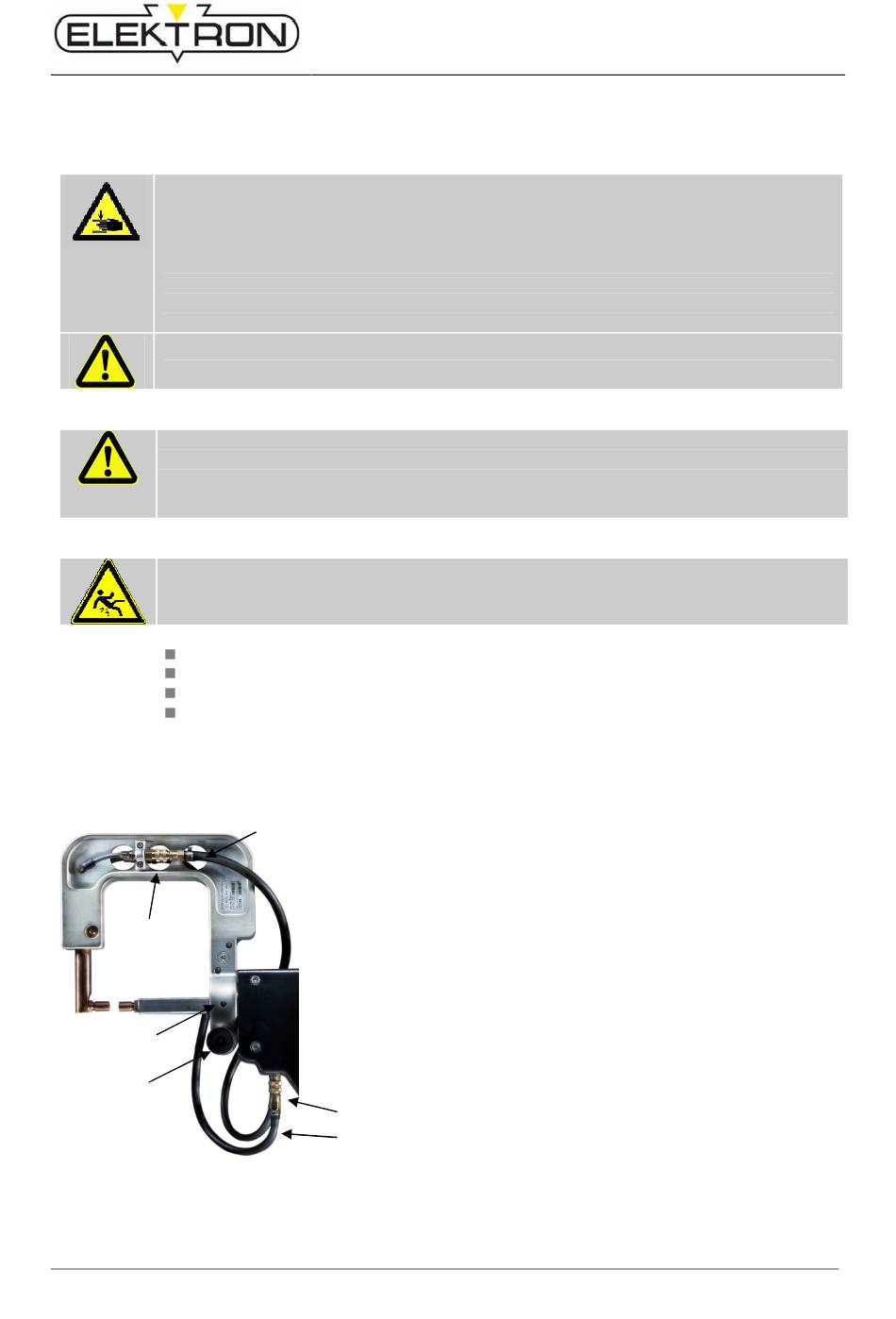

Abb.6: Elektrodenarm wechseln
3
1. Elektrodenarm mittels Griff lösen (Abb.6).
2. Ring des Wasser-Steckverbinders eindrücken
und festhalten.
3. Kühlleitung aus dem Steckverbinder herausziehen.
4. Nach der Demontage der Kühlleitungen Griff des C-Arms lösen
und C-Arm von der Zange abnehmen, dazu Arm so drehen, dass
die Stifte des C-Arms mit den Nuten der Zange fluchten.
5. Neuen C-Arm auf die Zange aufschieben, senkrecht ausrichten
und Griff des C-Arms festziehen.
6. Kühlleitungen in die Steckverbinder einstecken.
2
3
MTX 4900
Aufbau und Funktion
