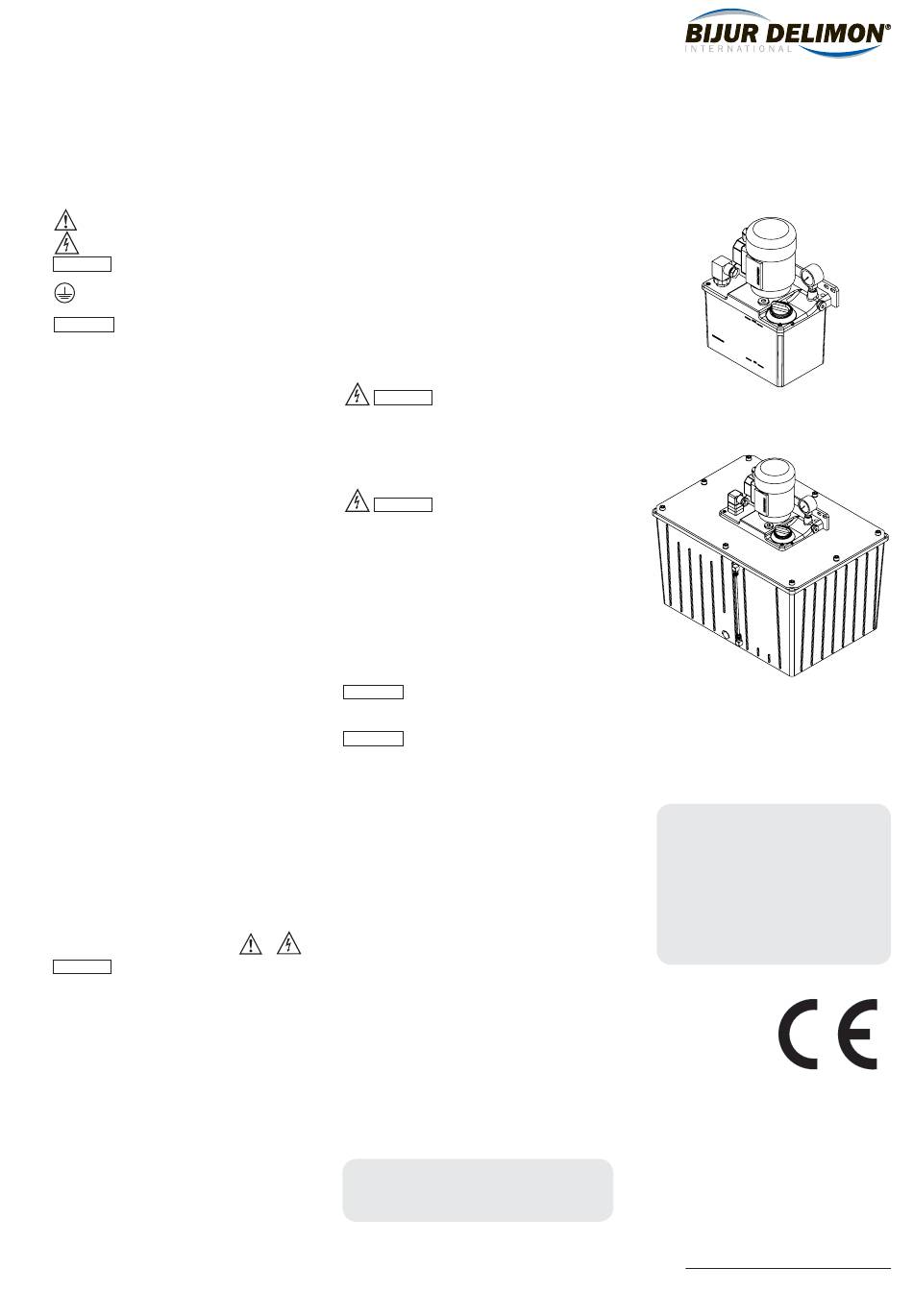

BIJUR DELIMON SureFire II Schnellstartanleitung

SureFire II Kompaktaggregat 3-phasig
Schnellstart Anleitung
SICHERHEIT
Generelle Sicherheitshinweise
Elektrische Sicherheitshinweise
ACHTUNG
Sicherheitshinweise die auf die sichere
Bedienung des Schmieraggregates hinweisen.
Elektrische Erdungsverbindungen werden durch
dieses Symbol dargestellt.
WARNUNG
Bedingungen und Aktionen die eine potenzielle
Gefahr für den Anwender darstellen werden durch dieses
Symbol gekennzeichnet.
Alle Sicherheits- und/oder Warnklebeschilder auf dem Sure-
Fire II Kompaktaggregat müssen in einem absolut lesbaren
Zustand sein. Ferner müssen jegliche Modifi kationen an dem
SureFire II Kompaktaggregat (oder an einer seiner Kom-
ponenten) vor dem ersten Gebrauch durch BIJUR DELIMON
geprüft und freigegeben werden. Andererseits erlischt die
Garantie sowie jede Art der Verantwortung und Haftbarkeit
von BIJUR DELIMON.
PDI Betriebsweise
Das SureFire II Kompaktaggregat verfügt über eine motorbe-
triebene Pumpe, welche den Schmierstoff aus dem Behälter
ansaugt und unter Druck über den Auslass (die Auslässe) in der
oberen Abdeckplatte an das Verteilernetz abgibt. Der Druckan-
stieg im nachgeschalteten Verteilernetzwerk löst den Abschmier-
vorgang der PDI Injektoren aus, indem der aus dem vorherigen
Pumpenzyklus vorgelagerte Schmierstoff von den Dosierkam-
mern der Injektoren an die Schmierstellen abgegeben wird.
Der Druck in der Hauptleitung steigt an, bis der Entlastungsdruck
erreicht ist, und aktiviert dabei einen Druckschalter. Dadurch wird
das Entlastungsventil stufenweise geöffnet und fördert den unter
Druck stehenden Schmierstoff zurück in den Behälter. Der
Druckschalter kann zur Abschaltung des Motors genutzt werden
und der vorhandene Systemdruck steigt oberhalb des Drucks,
welcher außerhalb der Zahnradpumpe ansteht. Durch diese
Druckdifferenz wird ein Schnellentlastungsventil betätigt, welches
den Systemdruck über die Hauptleitung zurück in den Behälter
entlastet.
SLR Operation
Das SureFire II Kompaktaggregat verfügt über eine motor-
betriebene Pumpe, welche das Öl aus dem Behälter ansaugt und
unter Druck über den Auslass (die Auslässe) in der oberen
Abdeckplatte an das Verteilernetz abgibt. Der Druckanstieg im
nachgeschalteten Verteilernetzwerk löst den Abschmiervorgang
der Widerstandsdrosseln aus und fördert das Öl in pro-
portionierten Mengen an die Reibstellen. Die Widerstands-
drosseln fördern solange Öl, bis der Pumpendruck den einge-
stellten Wert (130 psi/9 bar) am Druckbegrenzungsventil
erreicht. Wenn der Motor abgeschaltet ist sinkt der Systemdruck
auf nahezu 0 bar. Dadurch wird ein Schnellentlastungsventil
aktiviert, welches den Systemdruck über eine Rückführung in
den Behälter entlastet.
Installation und Inbetriebnahme
ACHTUNG
Installieren Sie das SureFire II Kompakt-
aggregat NUR in horizontalen Position. Befestigen Sie das
Aggregat in dem gewünschten Anwendungsbereich mittels
geeigneter Schrauben durch die beiden Befestigungsbohrungen
in der oberen Aggregatplatte (3 Liter = M6 Schrauben,
6 & 12 Liter = M8 Schrauben, 30 Liter = M10 Schrauben).
Das Aggregat sollte in einem leicht zugänglichen Bereich
installiert werden, zum leichten Betrachten des Bedienpanels, zur
leichten Behälterbefüllung, für problemlose Wartung und zum
problemlosen Erreichen der angeschlossenen Verteilungskom-
ponenten. Das SureFire II Kompaktaggregat bietet die Möglich-
keit an je einer Seite oder an beiden Seiten der oberen Aggregat-
platte Auslassverschraubung vorzusehen. Sollte nur eine Seite
genutzt werden, stellen Sie sicher dass der Auslass auf der
anderen Seite durch eine G1/4 Verschlussschraube verschlossen
wird (zwei Verschlussschrauben liegen jedem Aggregat bei). Das
Anschlussgewinde der Rücklaufl eitung beträgt G3/8 (bei Versionen
mit Druck- oder Durchfl uss-Bypass ist kein Rücklaufanschluss
vorhanden). Eine fl üssigkeitsdichtende Verschraubung liegt jedem
Motor bei. Nutzen Sie diese fl üssigkeitsdichtende Verschraubung
BIJUR DELIMON INTERNATIONAL
zum Schutz der elektrischen Verdrahtung des Motors und ver-
meiden Sie das Eindringen von Flüssigkeit oder Schmutz in das
Motorgehäuse.
Sämtliches Rohr- und Verschraubungsmaterial sowie Schläuche
müssen für den einzusetzende Schmierstoff, den Betriebsdruck
und die Umgebungsbedingungen geeignet sein. Im Allgemeinen
macht es Sinn das Aggregat in einer waagerechten Position
unterhalb der restlichen Systemkomponenten zu installieren und
dabei steigende und fallende Rohrverläufe zur Umgehung von
Hindernisse zu vermeiden. Im Falle von Lufteintritt in das
Schmiersystem können diese Luftblasen dadurch bis zum
Schmierleitungsende aufsteigen und verbleiben somit nicht als
Lufteinschluss im System. Jede Luftblase im System kann dazu
führen dass die PDI Injektoren nicht einwandfrei arbeiten.
ACHTUNG
Die elektrische Verdrahtung muss durch
eine qualifi zierte Fachkraft entsprechend der elektrischen
Spezifi kationen und Vorgaben vor Ort erfolgen. Die komplette
elektrische Verdrahtung muss abgeschlossen sein, bevor die
Stromversorgung angeschlossen und die Spannungsversorgung
eingeschaltet wird. Beachten Sie den Schaltplan auf Seite 4 zur
korrekten Verdrahtung des SureFire II Kompaktaggregats.
ACHTUNG
Die elektrische Installation sollte eine
Stromversorgungsabschaltung für Servicearbeiten vorsehen.
Dieser Abschaltvorrichtung sollte die Möglichkeit der Spannungs-
unterbrechung beim normalen Betrieb und in Notfällen bein-
halten. Außerdem muss ein Schutzschalter installiert werden, der
im Falle von Fehlerströmen die Anlage automatisch abschaltet.
Dieser Not-Aus-Schalter sollte in unmittelbarer Nähe des
Aggregates installiert werden und muss gut zugänglich sein. Der
Not-Aus-Schalter nach IEC60947-1 oder IEC60947-3 sollte als
solcher gekennzeichnet sein und die AN/AUS Schalterstellungen
sollten klar zu erkennen sein.
Stellen Sie sicher das das komplette Rohr- und Verschraubungs-
netzwerk sauber ist, keine Abknickungen aufweist und von
Verschmutzungen oder Fremdstoffen frei ist.
WARNUNG
Befüllen Sie den Behälter immer über den Befüll-
anschluss und/oder Einfüllfi lter mit sauberem Schmierstoff
entsprechend der Spezifi kationen des Schmierstoffherstellers.
WARNUNG
Überfüllen Sie nicht den Behälter. Befüllen Sie
niemals oberhalb der „MAX" Füllstandsmarkierung am Behälter.
Eine Überfüllung kann zur Beschädigung der elektrischen Kom-
ponenten, der SureFire II Pumpe führen.
Pumpen Erstbefüllung
Die Befüllung des Behälters und das Einschalten des Aggre-
gates sind normalerweise ausreichend für eine Erstbefüllung.
Allerdings kann es bei der Verwendung von besonders zähem
Schmierstoff notwendig sein, den Befüllvorgang zu unter-
stützen. Wenn nach der ersten Inbetriebnahme kein Schmier-
stoff über die Pumpenauslässe austritt, vergewissern Sie sich
dass die Pumpe und der Ansaugraum entsprechend vorgefüllt
sind.
Vermeiden Sie jegliche Art von Verunreinigungen, da Schmutz-
partikel die häufi gste Ursache für Pumpenstörungen sind. Wenn
Sie wissen möchten, ob der von Ihnen zu verwendende Schmier-
stoff mit BIJUR DELIMON Schmiersystemen förderbar ist,
kontaktieren Sie zur Prüfung bitte unseren Customer Service.
Zur Befüllung des Verteilernetzwerks verbinden Sie das ge-
samte System (Hauptleitung, Verteilerleisten, Verschraubungen,
Öl-Luft Blöcke, Injektoren, Auslassverschraubungen der
Injektoren zu den Lagerstellen, Dosiereinheiten etc.). Dann
entfernen Sie eine Verschlussschraube oder einen Injektor an der
von der Pumpe am weitesten entfernten Stelle. Nun schalten Sie
die Pumpe ein bis der Schmierstoff blasenfrei an dieser Stelle
austritt. Setzen Sie nun die Verschlussschraube oder den
Injektor wieder an seine ursprüngliche Stelle.
Motoreinschaltdauer:
Motor 3-phasig: S1, Dauerbetrieb
QUICK START SUREFIRE II
3 Liter, 3-phasig
Schmiermittel Spezifi kationen:
Standard Öle:
20 bis 1500 cSt bei Betriebstemperatur
Dünne Öle:
5 - 40 cSt bei Betriebstemperatur
Fette (nur PDI):
NLGI-Klasse 000 - 00 (max. 40000 cSt)
