8.3.2 Anschluss eines S330 an S401/421via eines
Strömungswächters
Bitte beachten Sie Folgendes:
• Es wird dringend empfohlen, festzulegen, welche Flussrichtung
vorwärts und welche rückwärts ist.
Montieren Sie den S409 immer in Flussrichtung vorwärts.
•
• Verbinden Sie S409 mit S401/421 gemäß den folgenden
Diagrammen.
S409
Anschluss B
Anschluss A
Modbus
16
S401 / S421 Anschluß A
Flussrichtung vorwärts
Flussrichtung Rückwärts
Bemerkungen:

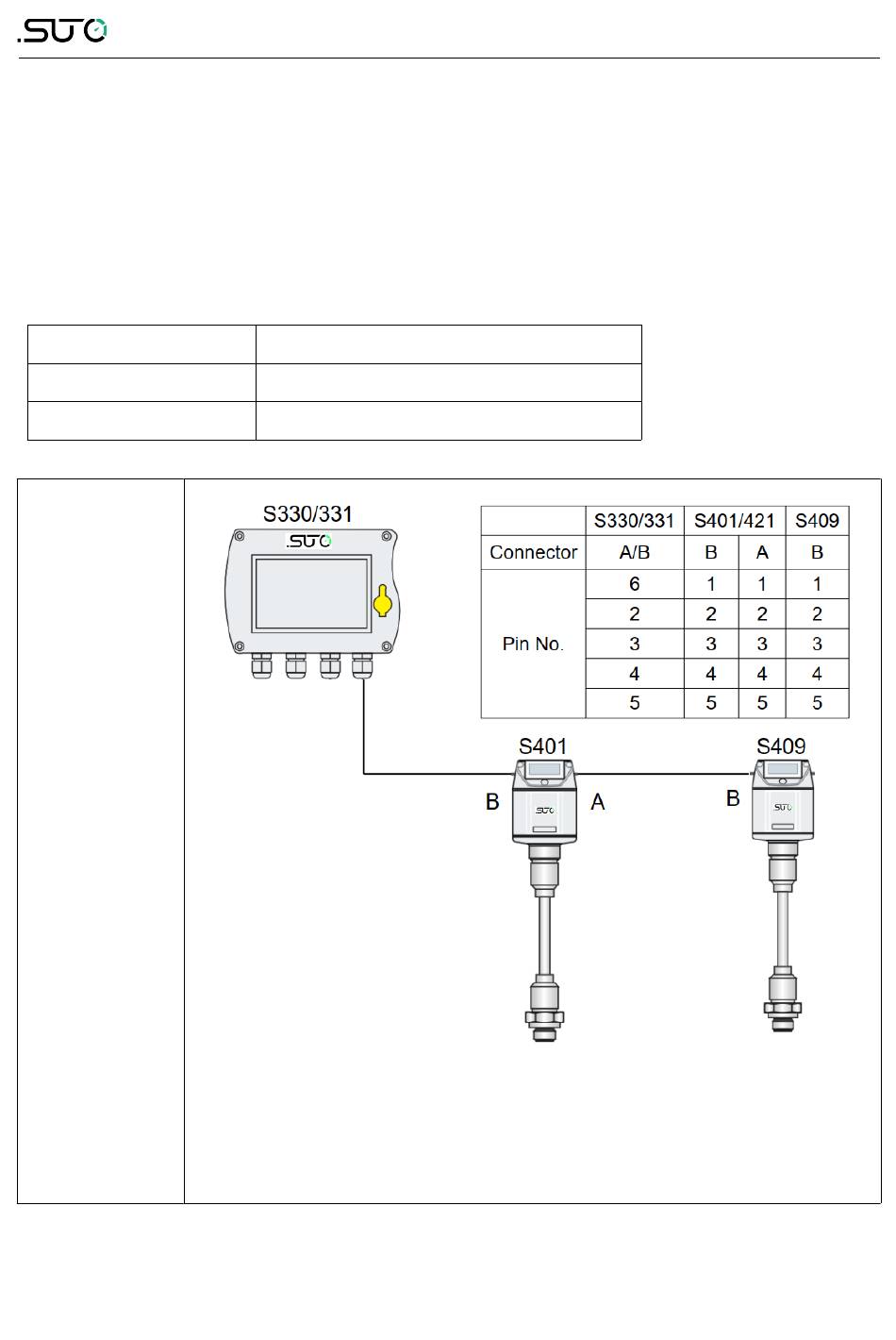

Abbildung zum Anschluss von S409 an eine bidirektionale
Version von S401 und das SUTO-Display S330/331.
Natürlich kann der S409 auch ohne die Anzeigeeinheit
S330/331 betrieben werden.
