8 Installation
1. Der Kugelhahn muss geschlossen sein.

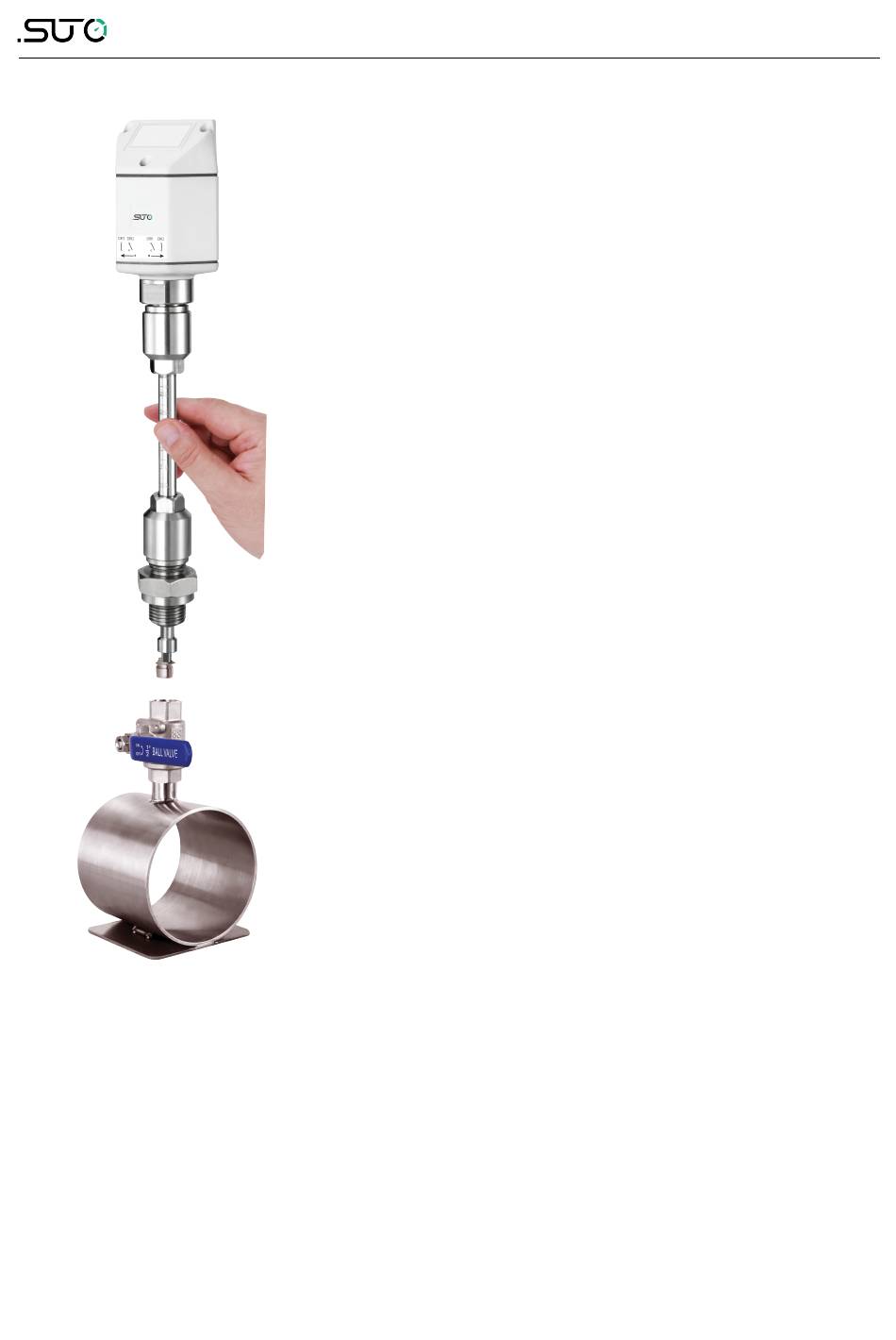

2. Das Anschlussgewinde muss die
Sensorspitze komplett bedecken (siehe Foto
auf der linken Seite).
3. Legen Sie den O-Ring auf das Gewinde
des Kugelhahns bevor Sie den Sensor fest
schrauben.
4. Schrauben Sie die Anschlussschraube fest
auf den Kugelhahn und richten Sie den
Sensor nach der Strömungsrichtung aus.
5. Öffne Sie den Kugelhahn.
6. Führen Sie die Sensorspitze mindestens
20 mm von der Innenwand des Rohres oder
in die Mitte ein.
7. Schrauben Sie die Spannhülse am
Anschlussgewinde fest, so dass der Sensor
nicht mehr durch den Druck, der im Rohr
herrscht, bewegt wird aber trotzdem noch
manuell bewegt werden kann.
8. Stellen Sie mit Hilfe des
Ausrichtungsschlüssels sicher, dass Sie eine
korrekte Ausrichtung haben. (die
Winkelabweichung sollte nicht größer als ±
2° sein, siehe hierfür die Abbildung auf der
nächsten Seite).
9. Ziehe Sie nun die Spannhülse mit 20... 30
Nm fest.
10. Kontrollieren Sie nochmals die
Einstechtiefe, da der Sensor durch die
Druckluft aus der ursprünglichen Position
gedrückt werden kann.
