SUTO S409 Gebrauchs- Und Montageanleitung Seite 14

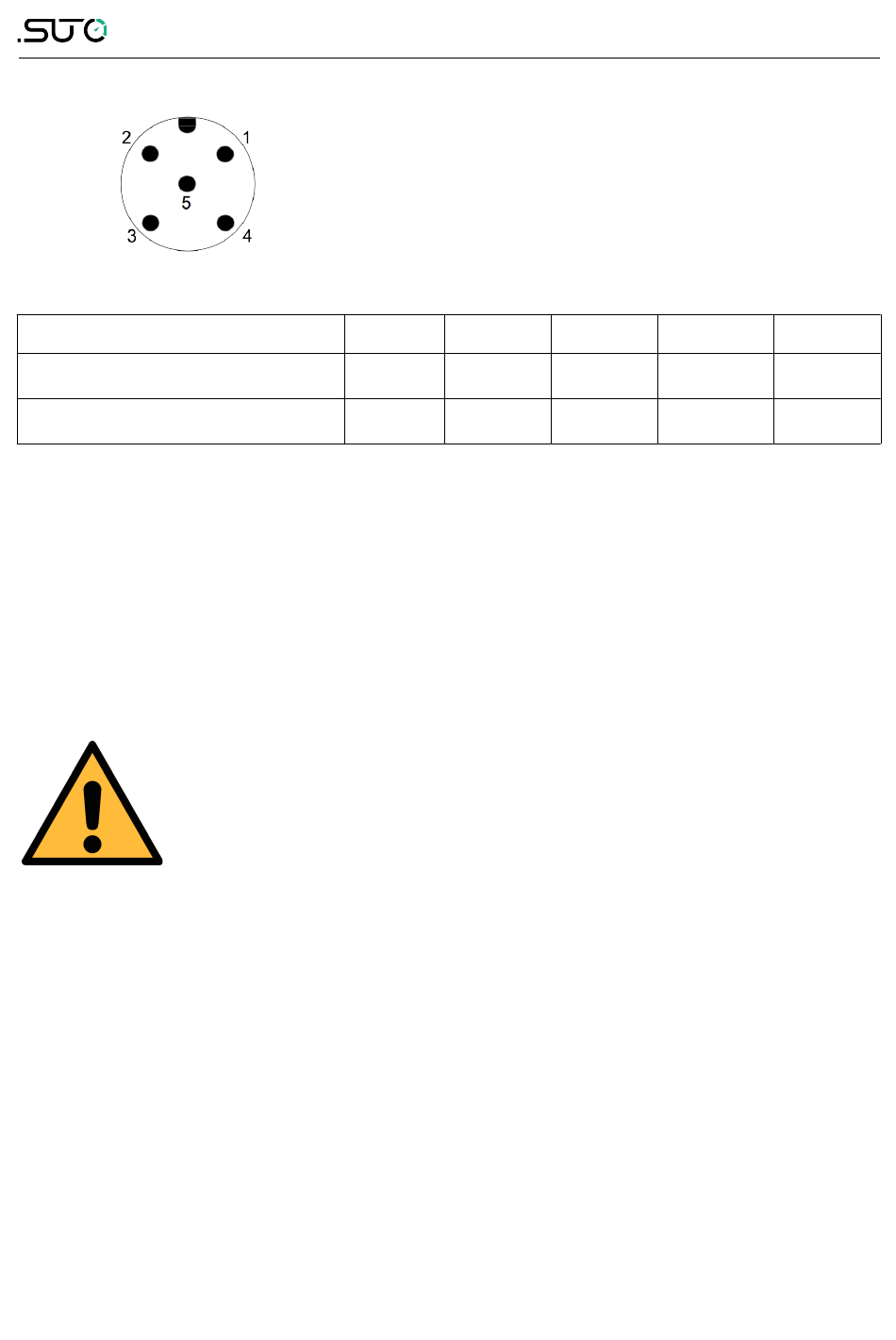

Anschluss-Pins des M12 Steckers
Pin-Zuweisung des M12 Steckers
Anschlussstecker A
Anschlussstecker B
Legende zur Pin-Zuweisung
NC Nicht angeschlossen
-V Negative Netzspannung
B
+V Positive Netzspannung
B
DIR1 Durchflussrichtung input1
DIR2 Durchflussrichtung input2
VORSICHT!
Schrauben Sie die M12 Stecker nicht mit zu hohem
Kraftaufwand fest, die Pins könnten dadurch
beschädigt werden.
14
Anschlusspin
(Ansicht von der Klemmenseite)
Pin 1 Pin 2
NC -V
B
NC -V
B
Pin 3 Pin 4
+V DIR1
B
+V DIR2
B
8 Installation
Pin 5
DIR1
DIR2
S409
