9 | Anhang
32/34
Sensorkabel

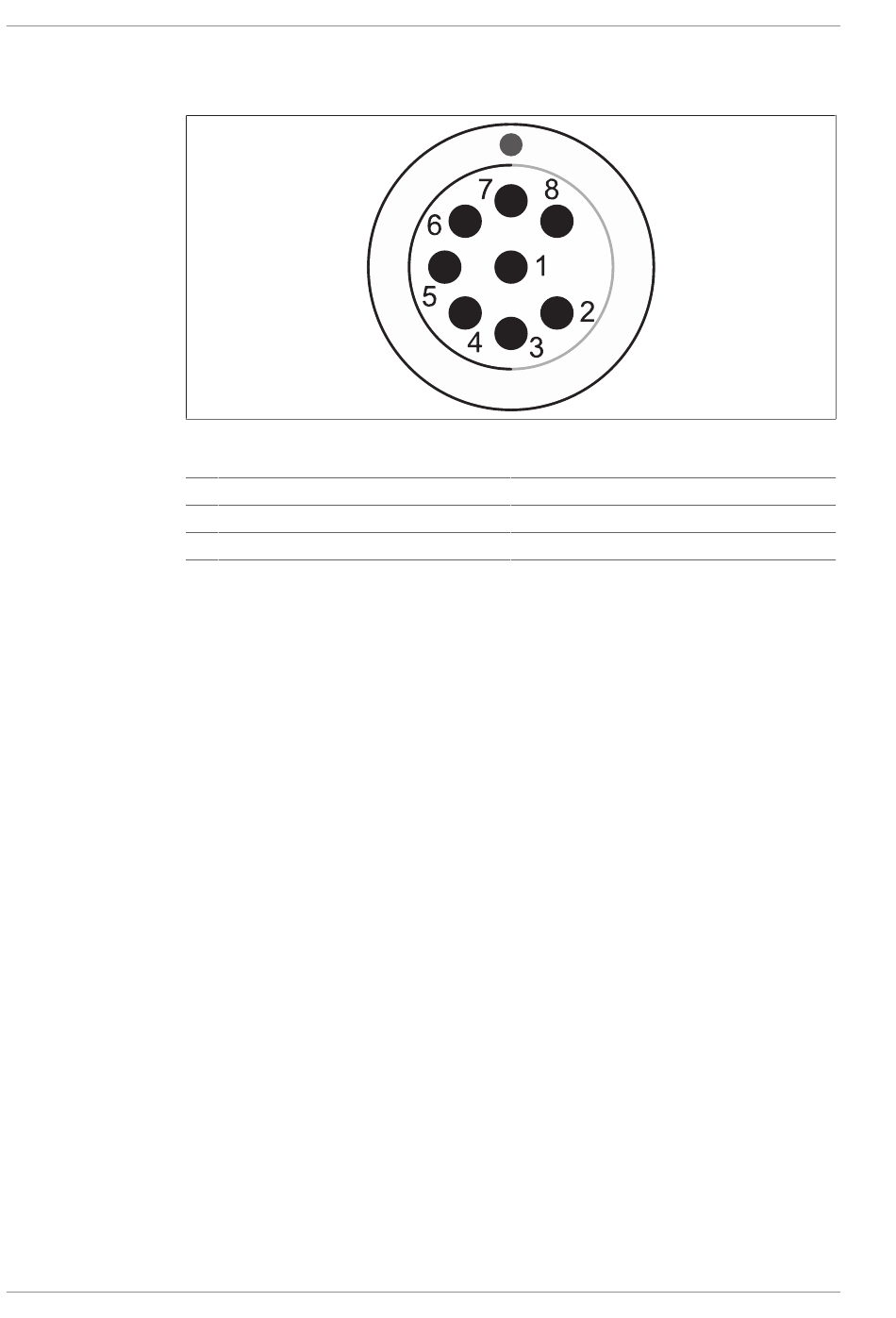

Pin-Zuweisung an Gerätestecker, Ansicht Geräterückseite:
Abb. 8: Pin-Zuweisung
1
PIN 1- blau, Masse
3
PIN 3- grün, RxD-
5
PIN 5- weiss, TxD-
7
PIN 7- nicht angeschlossen
2
PIN 2- rot, 12.7 VDC
4
PIN 4- gelb, TxD+
6
PIN 6- braun, RxD+
8
PIN 8- nicht angeschlossen
