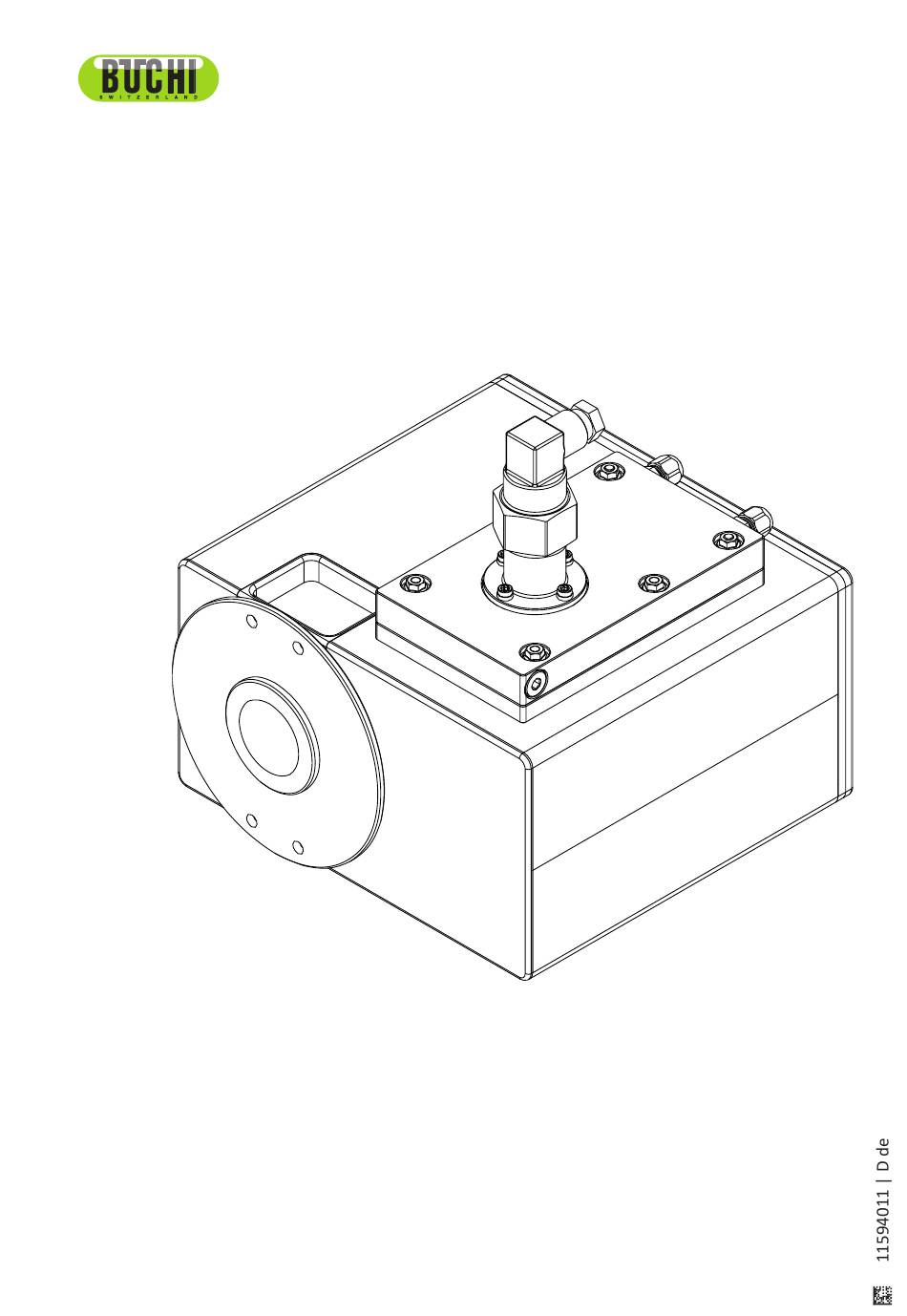

- Seite 1 Process Analyser PA2 Bedienungsanleitung...
- Seite 2 Impressum Produktidentifikation: Bedienungsanleitung (Original) Process Analyser PA2 11594011 Publikationsdatum: 04.2023 Version D NIR-Online GmbH Emil-Gumbel-Str. 1 69126 Heidelberg E-Mail: info.nir-online@buchi.com NIR-Online behält sich das Recht vor, diese Anleitung auf Grund künftiger Erfahrungen nach Bedarf zu ändern. Dies gilt insbesondere für Aufbau, Abbildungen und technische Details.
- Seite 3 Kennzeichnung nach ATEX.................... 15 Lieferumfang........................ 16 Technische Daten........................ 16 3.6.1 Sensor ........................ 16 3.6.2 Installationsbox....................... 16 3.6.3 Umgebungsbedingungen .................. 17 3.6.4 Materialien ...................... 17 3.6.5 Systemvoraussetzungen Computer ............... 17 3.6.6 Software ......................... 18 Transport und Lagerung.................... 20 Transport .......................... 20 Lagerung .......................... 20 Bedienungsanleitung Process Analyser PA2...
- Seite 4 Referenzdaten erstellen ...................... 30 Reinigung und Wartung.................... 31 Regelmässige Wartungsarbeiten .................. 31 Ausserbetriebnahme und Entsorgung ................ 32 Entsorgung .......................... 32 Rücksendung des Instruments .................... 32 Anhang .......................... 33 Ersatzteile und Zubehör ...................... 33 9.1.1 Zubehör ........................ 33 9.1.2 Spezifikationen Ersatzteile .................. 33 Bedienungsanleitung Process Analyser PA2...
- Seite 5 Verweist auf eine gefährliche Situation, die zu möglichen Sachschäden führen kann. Symbole Folgende Sicherheitskennzeichen kommen in der Betriebsanleitung oder auf dem Instrument vor: 1.2.1 Warnzeichen Symbol Bedeutung Allgemeine Warnung Warnung vor elektrischer Spannung Warnung vor explosionsgefährlichen Stoffen Bedienungsanleitung Process Analyser PA2 5/36...
- Seite 6 Registerkarten werden so gekennzeichnet. Registerkarte Dialogfelder werden so gekennzeichnet. Dialogfeld [Taste] Tasten werden so gekennzeichnet. [Feldnamen] Feldnamen werden so gekennzeichnet. [Menü/Menüpunkt] Menüs und Menüpunkte werden so gekennzeichnet. Status Status werden so gekennzeichnet. Signal Signale werden so gekennzeichnet. 6/36 Bedienungsanleitung Process Analyser PA2...
- Seite 7 — Einsetzen eines Sensors, dessen Schraubenversiegelung beschädigt ist. Für Schäden oder Gefahren, die auf eine bestimmungswidrige Verwendung zurückzuführen sind, trägt der Betreiber das alleinige Risiko. Anbringungsort der Sicherheitshinweise und Warnsymbole Folgende Sicherheitshinweise und Warnsymbole sind am Sensor vorhanden. Bedienungsanleitung Process Analyser PA2 7/36...
- Seite 8 Entsprechende Warnmeldungen in dieser Bedienungsanleitung dienen dazu, den Benutzer auf diese Restgefahren hinweisen. 2.5.1 Explosionsgefahr durch Öffnen des Sensors Das Öffnen des Sensors in explosionsgefährdeten Bereichen kann zu einer Explosion führen. Das Gehäuse des Sensors nicht öffnen. 8/36 Bedienungsanleitung Process Analyser PA2...
- Seite 9 Immer entsprechende Schutzausrüstung wie Schutzbrille, Schutzkleidung und Handschuhe tragen. Sicherstellen, dass die Schutzausrüstung den Anforderungen der Sicherheitsdatenblätter aller verwendeten Chemikalien entspricht. Persönliche Schutzausrüstung (Produktion) Die am Einbauort geltenden Regeln zur Schutzausrüstung beachten. Der Betrieb des Sensors erfordert keine zusätzliche Schutzausrüstung. Bedienungsanleitung Process Analyser PA2 9/36...
- Seite 10 Technische Änderungen am Instrument oder an Zubehörteilen nur nach vorheriger schriftlicher Genehmigung der NIR-Online GmbH und nur von NIR- Online Servicetechniker durchführen lassen. Die NIR-Online GmbH übernimmt keine Haftung für Schäden, die aufgrund unerlaubter Modifikationen entstehen. 10/36 Bedienungsanleitung Process Analyser PA2...
- Seite 11 — Die erzeugten Messergebnisse werden in Datensequenzen umgewandelt. — Die Datensequenzen werden dann über eine Schnittstelle an einen Computer übertragen. — Ein Computerprogramm vergleicht die Datensequenzkurve mit einem Kalibrationsmodell und bestimmt so die chemische Zusammensetzung der Probe. Bedienungsanleitung Process Analyser PA2 11/36...
- Seite 12 Büchi Labortechnik AG 3 | Produktbeschreibung Aufbau 3.2.1 Frontansicht Abb. 2: Frontansicht Messfenster Flansch Kühler 12/36 Bedienungsanleitung Process Analyser PA2...
- Seite 13 Abb. 3: Rückansicht Anschluss Kühlwasser Anschluss Kühlwasser Temperaturschalter Signalleuchte (Schliesser) Taster Typenschild Anschluss Video Anschluss Erdung (Potentialausgleich) Anschluss Gerätekabel Typenschild Das Typenschild identifiziert das Instrument. Das Typenschild ist auf der Rückseite angebracht. Siehe Kapitel 3.2.2 "Rückansicht", Seite 13 Bedienungsanleitung Process Analyser PA2 13/36...
- Seite 14 16 Produkttyp 17 Produktoption Für die Produktoption sind folgende Optionen möglich: Buchstabe Option FEEDER / X-ROT (ohne ATEX Zertifizierung) KAMERA Gold-Reflektor (X-One) Silber-Reflektor (X-Two/X-Four (diffuse Lampen), X-Three) Lampenposition rev. 1.3.2 Lampenposition rev. 1.3.6 (X-Two/X-Four/X-View (diffuse Lampen)) 14/36 Bedienungsanleitung Process Analyser PA2...
- Seite 15 Schutzart Schutz durch Gehäuse [op is Da] Eigensichere optische Strahlung Zugelassen für Staub Zone 20 IIIC Staub Gruppe leitfähige Stäube T100 °C Temperatur Klassifizierung max. Oberflächentemperatur = 100°C Geräteschutzniveau Zone 21, ausreichende Sicherheit bei vorhersehbaren Fehlern Bedienungsanleitung Process Analyser PA2 15/36...
- Seite 16 Abmessungen (B x T x H) 300 x 300 x 167 mm Gewicht 6 kg (ohne Kabel) Gewicht 7.4 kg (mit Kabel 2 x 10 m) Frequenz 50 / 60 Hz Leistungsaufnahme 30 W Netzteil 85 bis 264 VAC 16/36 Bedienungsanleitung Process Analyser PA2...
- Seite 17 Zusätzlich 20 MB pro Tag und Sensor Festplatte Bildschirmauflösung Mindestens 1’280 x 1’024 Mindestens 1 x 100 Mbit/s LAN USB 2.0/3.0 Mindestens 1 USB-Anschluss pro Sensor und 1 x USB pro DataLab I/O-Kasten PCI/PCIe 1 Steckplatz für Profibus-Karte (Für die Profibus-Verbindung) Software Word und Microsoft Excel 2003 oder neuer Bedienungsanleitung Process Analyser PA2 17/36...
- Seite 18 Nach Bedarf Probenbewegu Probenflusses Name Beschreibung Verwendung Benutzer Verwendung SX-Center Benutzerschnitt Rezeptur-/ Operator Täglicher stelle (Online/ Produkt- und Arbeitsablauf Labormodus) Kalibrationsman (sofern nicht agement voll- automatisch) Anzeigen von automatisch) Ergebnissen (Tabelle, Trend, Diagramm, Berichte) Referenzdatenv erwaltung 18/36 Bedienungsanleitung Process Analyser PA2...
- Seite 19 Büchi Labortechnik AG Produktbeschreibung | 3 Name Beschreibung Verwendung Benutzer Verwendung SX-Backup Datensicherung Automatisiertes NIR admin Während der splanung Backup von Installation Messdaten, ‑ergebnissen ‑kalibrationen Bedienungsanleitung Process Analyser PA2 19/36...
- Seite 20 Verpackung für spätere Transporte aufbewahren. Lagerung Sicherstellen, dass die Umgebungsbedingungen eingehalten werden (siehe Kapitel 3.6 "Technische Daten", Seite 16). Gerät nach Möglichkeit in der Originalverpackung lagern. Nach der Lagerung das Gerät auf Beschädigungen prüfen und gegebenenfalls austauschen. 20/36 Bedienungsanleitung Process Analyser PA2...
- Seite 21 — Der Abstand auf allen Seiten mindestens 300 mm beträgt. Der Abstand gewährleistet die Luftzirkulation und verhindert die Überhitzung des Sensors. — Der Sensor keiner äußeren thermischen Belastung ausgesetzt ist. z.B. direkte Sonneneinstrahlung HINWEIS Sicherstellen, dass im Notfall jederzeit die Stromzufuhr unterbrochen werden kann. Bedienungsanleitung Process Analyser PA2 21/36...
- Seite 22 Büchi Labortechnik AG 5 | Inbetriebnahme Montageort im Rohrsystem (Beispiel) < 1 m Abb. 5: Konfiguration Drosselklappe Bypass Sensor Probenentnahmestelle Drosselklappe 22/36 Bedienungsanleitung Process Analyser PA2...
- Seite 23 1 Sensor pro Messpunkt Bis zu 4 Sensoren pro Computer (bis zu 2 Sensoren mit CCD-Kamera pro Computer) Installationspunkt herstellen Die Befestigungspunkte oder Schrauben entsprechen M6 A2-70/7.3 Nm. Den Installationspunkt entsprechend der aufgeführten Daten des Flansches herstellen. Bedienungsanleitung Process Analyser PA2 23/36...
- Seite 24 Abb. 6: Abmessungen des Flansches Sensor montieren GEFAHR Die Verwendung eines nicht geeigneten Flansches im explosionsgefährdetem Bereich. Die Verwendung eines nicht geeigneten Flansches kann zu einer Explosion führen. In explosionsgefährdeten Bereichen einen Doppelflansch verwenden. Folgende Montagepositionen sind möglich: 24/36 Bedienungsanleitung Process Analyser PA2...
- Seite 25 Benötigtes Werkzeug: — Drehmomentschlüssel Schlüsselweite 7 mm — Drehmomentschlüssel Torx T20 HINWEIS Sicherstellen, dass während der Sensor angeschlossen wird keine Spannung anliegt. HINWEIS Leistungsminderung durch Verwendung ungeeigneter Gerätekabel Kabellänge zwischen Installationsbox und Sensor max. 10 m. Bedienungsanleitung Process Analyser PA2 25/36...
- Seite 26 5 | Inbetriebnahme Den Kabelschutz über den Stecker schieben. Den Stecker am Sensor einstecken. Den Stecker sichern. Anzugsdrehmoment: 2.5 Nm ± 0.5 Den Kabelschutz am Sensor befestigen. Anzugsdrehmoment: 2 Nm ± 0.5 Das Erdungskabel am Sensor befestigen. 26/36 Bedienungsanleitung Process Analyser PA2...
- Seite 27 Büchi Labortechnik AG Inbetriebnahme | 5 Videokabel anschliessen (Option) — Steckschlüssel 7 mm Den Kabelschutz über den Stecker des Videokabels schieben. Den Stecker am Sensor befestigen. Anzugsdrehmoment: 2.5 Nm ± 0.5 Den Kabelschutz am Sensor befestigen. Bedienungsanleitung Process Analyser PA2 27/36...
- Seite 28 Büchi Labortechnik AG 5 | Inbetriebnahme Temperaturschalter anschliessen Den Temperaturschalter auf die Halterung schrauben. 5.10 Kühlwasser anschliessen HINWEIS Die Kühlwasserversorgung entspricht den angegebenen Parametern. Siehe Kapitel 3.6 "Technische Daten", Seite 16 Kühlwasser am Kühler anschliessen. 28/36 Bedienungsanleitung Process Analyser PA2...
- Seite 29 Instruments. Bei Verwendung von anderen Kabeln, welche diese Anforderungen nicht erfüllen, kann es zu Schäden und Leistungsbeeinträchtigungen kommen. Nur die mitgelieferten bzw. auf Bestellung nachgelieferten Stromversorgungskabel verwenden. Bei Verwendung von anderweitigen Stromversorgungskabeln darauf achten, dass diese Kabel die Anforderungen gemäß Typenschild erfüllen. Bedienungsanleitung Process Analyser PA2 29/36...
- Seite 30 Den Journal-Taster eine Sekunde lang gedrückt halten. ð Die verbundene Software erstellt einen Journaleintrag. Probe am Probenentnahmepunkt entfernen. Probe mit Datum, Uhrzeit und Sensornummer kennzeichnen. Laboranalyse ausführen. Referenzdaten zur Erstellung des Kalibrationsmodells in das Journal einfügen. Siehe "SX-Suite-Benutzerhandbuch" und "SX-Plus-Benutzerhandbuch" 30/36 Bedienungsanleitung Process Analyser PA2...
- Seite 31 Überprüfen, dass die Warnsymbole auf wöchentlich dem Sensor lesbar sind. Bei Verschmutzung reinigen. Beschädigte Warnsymbole ersetzen. Optik ACHTUNG! Durch NIR-Online jährlich Servicetechniker durchführen lassen Lampen wechseln. Gehäuse ACHTUNG! Durch NIR-Online jährlich Servicetechniker durchführen lassen Dichtungen prüfen und tauschen Bedienungsanleitung Process Analyser PA2 31/36...
- Seite 32 Beim Entsorgen auch auf die Entsorgungsvorschriften für die verwendeten Materialien achten. Verwendete Materialien siehe Kapitel 3.6 "Technische Daten", Seite 16. Rücksendung des Instruments Wenden Sie sich an die Serviceabteilung der NIR-Online GmbH, bevor Sie das Gerät zurückgeben. Fordern Sie unter eine RMA-Nummer an. service.nir-online@buchi.com 32/36 Bedienungsanleitung Process Analyser PA2...
- Seite 33 ACHTUNG Sachschaden durch nicht richtig angeschlossenes Netzteil Ein nicht richtig angeschlossenes Netzteil führt zum Ausfall des Sensors. Sicherstellen, dass der Strombegrenzer auf mehr als 4.5 A eingestellt ist. Sicherstellen, dass die Spannung 12.7 VAC beträgt. Bedienungsanleitung Process Analyser PA2 33/36...
- Seite 34 Kabellänge zwischen Installationsbox und Sensor max. 10 m. Sensorkabel Pin-Zuweisung an Gerätestecker, Ansicht Geräterückseite: Abb. 8: Pin-Zuweisung PIN 1- blau, Masse PIN 2- rot, 12.7 VDC PIN 3- grün, RxD- PIN 4- gelb, TxD+ PIN 5- weiss, TxD- PIN 6- braun, RxD+ PIN 7- nicht angeschlossen PIN 8- nicht angeschlossen 34/36 Bedienungsanleitung Process Analyser PA2...
- Seite 35 Abb. 9: Pin-Zuweisung PIN 1 grün, TxD- (A) PIN 2 weiss (von grün), TxD+ (B) PIN 3 orange, RxD+ (B) PIN 4 weiss (von orange), RxD- (A) Bei Verwendung des mitgelieferten 9-poligen Moxa D-Sub-Steckers die Kabel an Pin 1 und 2 tauschen. Bedienungsanleitung Process Analyser PA2 35/36...
- Seite 36 Wir werden weltweit von mehr als 100 Vertriebspartnern vertreten. Ihren Händler vor Ort finden Sie unter: www.buchi.com...
