MSI B360M GAMING PLUS Handbuch

Technische Daten

Rückseitiges I/O-Panel

LAN-Port LED Status-Tabelle

Audio 7.1-Kanal-Konfiguration
Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie das vordere Audio-I/O-Modul an den JAUD1-Anschluss anschließen und die folgenden Schritte ausführen.

1. Klicken Sie auf den Realtek HD Audio Manager > Advanced Settings (Erweiterte Einstellungen), um das untenstehende Dialogfeld zu öffnen.

2. Wählen Sie Mute the rear output device, when a front headphone plugged in (Hinteres Ausgabegerät stummschalten, wenn ein Kopfhörer an der Vorderseite angeschlossen ist).
3. Schließen Sie Ihre Lautsprecher an die Audiobuchsen des hinteren und vorderen I/O-Panels an. Wenn Sie ein Gerät an eine Audiobuchse anschließen, wird ein Dialogfenster angezeigt, in dem Sie gefragt werden, welches Gerät aktuell angeschlossen ist.

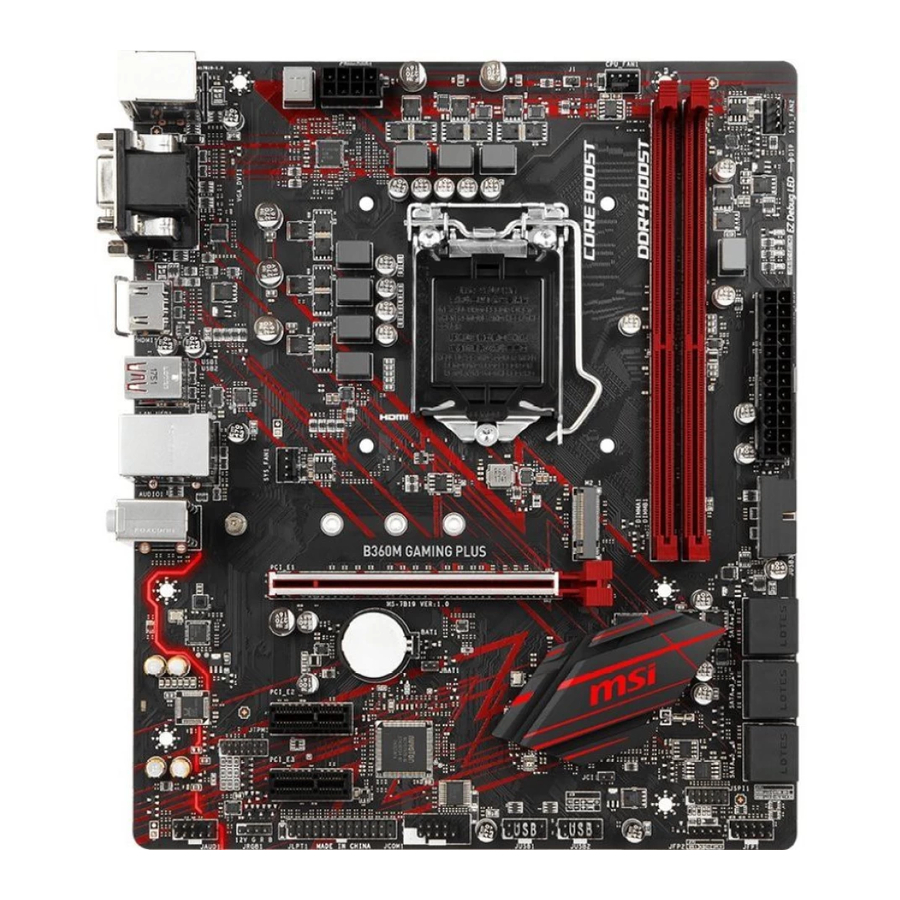

Übersicht der Komponenten

* Abstand von der Mitte der CPU zum nächsten DIMM-Steckplatz.

CPU-Sockel

Bitte installieren Sie die CPU wie unten gezeigt in den CPU-Sockel.

• Ziehen Sie immer das Netzkabel aus der Steckdose, bevor Sie die CPU installieren oder entfernen.
• Bitte bewahren Sie die CPU-Schutzkappe nach der Installation des Prozessors auf. MSI wird Anfragen zur Rücksendegenehmigung (RMA) bearbeiten, wenn das Motherboard nur mit der Schutzkappe auf dem CPU-Sockel geliefert wird.
• Denken Sie bei der Installation einer CPU immer daran, einen CPU-Kühler zu installieren. Ein CPU-Kühler ist notwendig, um Überhitzung zu vermeiden und die Systemstabilität zu gewährleisten.
• Vergewissern Sie sich, dass der CPU-Kühler vor dem Booten Ihres Systems einen festen Abschluss mit der CPU gebildet hat.
• Überhitzung kann die CPU und das Motherboard ernsthaft beschädigen. Stellen Sie immer sicher, dass die Lüfter ordnungsgemäß funktionieren, um die CPU vor Überhitzung zu schützen. Achten Sie darauf, eine gleichmäßige Schicht Wärmeleitpaste (oder Wärmeleitband) zwischen der CPU und dem Kühler aufzutragen, um die Wärmeableitung zu verbessern.
• Wenn die CPU nicht installiert ist, schützen Sie die Pins des CPU-Sockels immer, indem Sie den Sockel mit der Plastikkappe abdecken.
• Wenn Sie eine separate CPU und einen Kühler erworben haben, beachten Sie bitte die Dokumentation in der Kühlerverpackung für weitere Details zur Installation.

DIMM-Steckplätze

Bitte installieren Sie das Speichermodul wie unten gezeigt in den DIMM-Steckplatz.

• Um das System erfolgreich zu starten, setzen Sie das Speichermodul immer zuerst in DIMMA1 ein.
• Aufgrund der Ressourcennutzung des Chipsatzes ist die verfügbare Speicherkapazität etwas geringer als die installierte Menge.
• Bitte beachten Sie, dass die maximale Kapazität des adressierbaren Speichers für 32-Bit-Windows-Betriebssysteme aufgrund der Speicheradressbeschränkung 4 GB oder weniger beträgt. Wir empfehlen Ihnen daher, ein 64-Bit-Windows-Betriebssystem zu installieren, wenn Sie mehr als 4 GB Speicher auf dem Motherboard installieren möchten.

PCI_E1~3: PCIe-Erweiterungssteckplätze

• Wenn Sie eine große und schwere Grafikkarte installieren, müssen Sie ein Werkzeug wie den MSI Gaming Series Graphics Card Bolster verwenden, um deren Gewicht zu stützen und eine Verformung des Steckplatzes zu verhindern.
• Für die Installation einer einzelnen PCIe x16-Erweiterungskarte mit optimaler Leistung wird die Verwendung des PCI_E1-Steckplatzes empfohlen.
• Beim Hinzufügen oder Entfernen von Erweiterungskarten schalten Sie immer die Stromversorgung aus und ziehen Sie das Netzkabel des Netzteils aus der Steckdose. Lesen Sie die Dokumentation der Erweiterungskarte, um nach notwendigen zusätzlichen Hardware- oder Softwareänderungen zu suchen.

JFP1, JFP2: Frontpanel-Anschlüsse

Diese Anschlüsse verbinden sich mit den Schaltern und LEDs am Frontpanel.

1. HDD-LED +
2. Power-LED +
3. HDD-LED -
4. Power-LED -
5. Reset-Schalter
6. Power-Schalter
7. Reset-Schalter
8. Power-Schalter
9. Reserviert
10. Kein Pin

1. Lautsprecher -
2. Summer +
3. Summer -
4. Lautsprecher +

SATA1~6: SATA-6Gb/s-Anschlüsse

Diese Anschlüsse sind SATA-6Gb/s-Schnittstellenports. Jeder Anschluss kann mit einem SATA-Gerät verbunden werden.

• Bitte knicken Sie das SATA-Kabel nicht in einem 90-Grad-Winkel. Andernfalls kann es während der Übertragung zu Datenverlust kommen.
• SATA-Kabel haben auf beiden Seiten des Kabels identische Stecker. Es wird jedoch empfohlen, den flachen Stecker zur Platzersparnis mit dem Motherboard zu verbinden.

M2_1: M.2-Steckplatz (Key M)

Bitte installieren Sie das M.2-Solid-State-Laufwerk (SSD) wie unten gezeigt in den M.2-Steckplatz.

• Intel^® RST unterstützt nur PCIe M.2 SSDs mit UEFI-ROM.
• Intel^® Optane™ Memory Ready.

ATX_PWR1, CPU_PWR1: Stromanschlüsse

Diese Anschlüsse ermöglichen den Anschluss eines ATX-Netzteils.

1. +3.3V
2. +3.3V
3. Masse
4. +5V
5. Masse
6. +5V
7. Masse
8. PWR OK
9. 5VSB
10. +12V
11. +12V
12. +3.3V
13. +3.3V
14. -12V
15. Masse
16. PS-ON#
17. Masse
18. Masse
19. Masse
20. Res
21. +5V
22. +5V
23. +5V
24. Masse

1. Masse
2. Masse
3. Masse
4. Masse
5. +12V
6. +12V
7. +12V
8. +12V

Stellen Sie sicher, dass alle Stromkabel sicher an einem geeigneten ATX-Netzteil angeschlossen sind, um einen stabilen Betrieb des Motherboards zu gewährleisten.

JUSB1, JUSB2: USB-2.0-Anschlüsse

Diese Anschlüsse ermöglichen den Anschluss von USB-2.0-Ports am Frontpanel.

1. VCC
2. VCC
3. USB0-
4. USB1-
5. USB0+
6. USB1+
7. Masse
8. Masse
9. Kein Pin
10. NC

• Beachten Sie, dass die VCC- und Masse-Pins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.
• Um Ihr iPad, iPhone und iPod über USB-Ports aufzuladen, installieren Sie bitte das MSI^® SUPER CHARGER Dienstprogramm.

JUSB3: USB 3.1 Gen1 Anschluss

Diese Anschlüsse ermöglichen es Ihnen, USB 3.1 Gen1 Ports an der Frontblende anzuschließen.

1. Power
2. USB3_RX_DN
3. USB3_RX_DP
4. Ground
5. USB3_TX_C_DN
6. USB3_TX_C_DP
7. Ground
8. USB2.0-
9. USB2.0+
10. NC
11. USB2.0+
12. USB2.0-
13. Ground
14. USB3_TX_C_DP
15. USB3_TX_C_DN
16. Ground
17. USB3_RX_DP
18. USB3_RX_DN
19. Power
20. Kein Pin

Beachten Sie, dass die Power- und Ground-Pins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.

JAUD1: Front-Audio-Anschluss

Dieser Anschluss ermöglicht es Ihnen, Audiobuchsen an der Frontblende anzuschließen.

1. MIC L
2. Ground
3. MIC R
4. NC
5. Head Phone R
6. MIC Detection
7. SENSE_SEND
8. Kein Pin
9. Head Phone L
10. Head Phone Detection

JCOM1: Anschluss für serielle Schnittstelle

Dieser Anschluss ermöglicht es Ihnen, die optionale serielle Schnittstelle mit Blende anzuschließen.

1. DCD
2. SIN
3. SOUT
4. DTR
5. Ground
6. DSR
7. RTS
8. CTS
9. RI
10. Kein Pin

JLPT1: Anschluss für parallele Schnittstelle

Dieser Anschluss ermöglicht es Ihnen, die optionale parallele Schnittstelle mit Blende anzuschließen.

1. RSTB#
2. AFD#
3. PRND0
4. ERR#
5. PRND1
6. PINIT#
7. PRND2
8. LPT_SLIN#
9. PRND3
10. Ground
11. PRND4
12. Ground
13. PRND5
14. Ground
15. PRND6
16. Ground
17. PRND7
18. Ground
19. ACK#
20. Ground
21. BUSY
22. Ground
23. PE
24. Ground
25. SLCT
26. Kein Pin

CPU_FAN1, SYS_FAN1~2: Lüfteranschlüsse

Lüfteranschlüsse können als PWM (Pulsweitenmodulation)-Modus oder DC-Modus klassifiziert werden. Lüfteranschlüsse im PWM-Modus liefern eine konstante 12V-Ausgabe und regeln die Lüfterdrehzahl über ein Drehzahlregelsignal. Lüfteranschlüsse im DC-Modus steuern die Lüfterdrehzahl durch Ändern der Spannung. Wenn Sie einen 3-Pin (Nicht-PWM)-Lüfter an einen Lüfteranschluss im PWM-Modus anschließen, bleibt die Lüfterdrehzahl immer bei 100%, was viel Lärm verursachen kann. Sie können den Anweisungen unten folgen, um den Lüfteranschluss auf PWM- oder DC-Modus einzustellen.

Standard-Lüfteranschlüsse im PWM-Modus

Standard-Lüfteranschlüsse im DC-Modus

Lüftermodus wechseln und Lüfterdrehzahl anpassen
Sie können zwischen PWM-Modus und DC-Modus wechseln und die Lüfterdrehzahl in BIOS > HARDWARE MONITOR anpassen.

Stellen Sie sicher, dass die Lüfter nach dem Umschalten des PWM-/DC-Modus ordnungsgemäß funktionieren.

Pinbelegung der Lüfteranschlüsse
Pinbelegung im PWM-Modus

1. Ground
2. +12V
3. Sense
4. Speed Control Signal

Pinbelegung im DC-Modus

1. Ground
2. Voltage Control
3. Sense
4. NC

JRGB1: RGB-LED-Anschluss

Dieser Anschluss ermöglicht es Ihnen, die 5050 RGB-LED-Streifen 12V anzuschließen.

1. +12V
2. G
3. R
4. B

• Der JRGB1-Anschluss unterstützt 5050 RGB-LED-Streifen (12V/G/R/B) mit einer maximalen Nennleistung von 3A (12V).
• Bitte halten Sie den LED-Streifen kürzer als 2 Meter, um ein Dimmen zu verhindern.
• Schalten Sie immer die Stromversorgung aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den RGB-LED-Streifen installieren oder entfernen.
• Bitte verwenden Sie die Software von MSI, um den erweiterten LED-Streifen zu steuern.

JTPM1: TPM-Modul-Anschluss

Dieser Anschluss ist für TPM (Trusted Platform Module) vorgesehen. Weitere Details und Anwendungsmöglichkeiten finden Sie im Handbuch zur TPM-Sicherheitsplattform.

1. LPC Clock
2. 3V Standby power
3. LPC Reset
4. 3.3V Power
5. LPC address & data pin0
6. Serial IRQ
7. LPC address & data pin1
8. 5V Power
9. LPC address & data pin2
10. Kein Pin
11. LPC address & data pin3
12. Ground
13. LPC Frame
14. Ground

EZ Debug LED

Diese LEDs zeigen den Status des Motherboards an.
CPU - zeigt an, dass die CPU nicht erkannt wurde oder fehlerhaft ist.
DRAM - zeigt an, dass der DRAM nicht erkannt wurde oder fehlerhaft ist.
VGA - zeigt an, dass die GPU nicht erkannt wurde oder fehlerhaft ist.
BOOT - zeigt an, dass das Startgerät nicht erkannt wurde oder fehlerhaft ist.

JCI1: Gehäuse-Intrusion-Anschluss

Dieser Anschluss ermöglicht es Ihnen, das Gehäuse-Intrusion-Schalterkabel anzuschließen.

Normal (Standard)

Das Gehäuse-Intrusion-Ereignis auslösen

Verwendung des Gehäuse-Intrusion-Detektors

1. Verbinden Sie den JCI1-Anschluss mit dem Gehäuse-Intrusion-Schalter/-Sensor am Gehäuse.
2. Schließen Sie die Gehäuseabdeckung.
3. Gehen Sie zu BIOS > Settings (Einstellungen) > Security (Sicherheit) > Chassis Intrusion Configuration (Gehäuse-Intrusion-Konfiguration).
4. Setzen Sie **Chassis Intrusion** auf **Enabled (Aktiviert)**.
5. Drücken Sie **F10**, um zu speichern und zu beenden, und drücken Sie dann die **Enter**-Taste, um **Yes (Ja)** auszuwählen.
6. Sobald die Gehäuseabdeckung wieder geöffnet wird, erscheint beim Einschalten des Computers eine Warnmeldung auf dem Bildschirm.

Zurücksetzen der Gehäuse-Intrusion-Warnung

1. Gehen Sie zu BIOS > Settings (Einstellungen) > Security (Sicherheit) > Chassis Intrusion Configuration (Gehäuse-Intrusion-Konfiguration).
2. Setzen Sie **Chassis Intrusion** auf **Reset (Zurücksetzen)**.
3. Drücken Sie **F10**, um zu speichern und zu beenden, und drücken Sie dann die **Enter**-Taste, um **Yes (Ja)** auszuwählen.

JBAT1: CMOS löschen (BIOS zurücksetzen) Jumper

Es gibt einen CMOS-Speicher an Bord, der extern von einer Batterie auf dem Mainboard mit Strom versorgt wird, um Systemkonfigurationsdaten zu speichern. Wenn Sie die Systemkonfiguration löschen möchten, setzen Sie die Jumper, um den CMOS-Speicher zu löschen.

Daten behalten (Standard)

CMOS löschen/BIOS zurücksetzen

BIOS auf Standardwerte zurücksetzen

1. Schalten Sie den Computer aus und ziehen Sie das Netzkabel ab
2. Verwenden Sie eine Jumper-Kappe, um JBAT1 für etwa 5-10 Sekunden kurzzuschließen.
3. Entfernen Sie die Jumper-Kappe von JBAT1.
4. Stecken Sie das Netzkabel ein und schalten Sie den Computer ein.

BIOS-Setup

Die Standardeinstellungen bieten die optimale Leistung für Systemstabilität unter normalen Bedingungen. Sie sollten immer die Standardeinstellungen beibehalten, um mögliche Systemschäden oder Startfehler zu vermeiden, es sei denn, Sie sind mit dem BIOS vertraut.

• BIOS-Elemente werden kontinuierlich aktualisiert, um die Systemleistung zu verbessern. Daher kann die Beschreibung leicht vom neuesten BIOS abweichen und dient nur als Referenz. Sie können sich auch auf das HILFE-Informationsfeld für die Beschreibung der BIOS-Elemente beziehen.
• Die Abbildungen in diesem Kapitel dienen nur als Referenz und können von dem von Ihnen erworbenen Produkt abweichen.

Zugriff auf das BIOS-Setup

Bitte beachten Sie die folgenden Methoden, um auf das BIOS-Setup zuzugreifen.

• Drücken Sie die Entf-Taste, wenn die Meldung "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" (Drücken Sie die ENTF-Taste, um das Setup-Menü aufzurufen, F11, um das Boot-Menü aufzurufen) während des Startvorgangs auf dem Bildschirm erscheint.
• Verwenden Sie die Anwendung MSI FAST BOOT. Klicken Sie auf die Schaltfläche GO2BIOS (GEHEZUBIOS) und wählen Sie OK (Bestätigen). Das System wird neu starten und direkt in das BIOS-Setup gelangen.


Funktionstasten

* Wenn Sie F10 drücken, erscheint ein Bestätigungsfenster mit den Änderungsinformationen. Wählen Sie zwischen Ja oder Nein, um Ihre Auswahl zu bestätigen.

BIOS zurücksetzen

Möglicherweise müssen Sie die Standard-BIOS-Einstellungen wiederherstellen, um bestimmte Probleme zu beheben. Es gibt mehrere Möglichkeiten, das BIOS zurückzusetzen:

• Gehen Sie ins BIOS und drücken Sie F6, um die optimierten Standardeinstellungen zu laden.
• Überbrücken Sie den Clear CMOS-Jumper auf dem Mainboard.

Stellen Sie sicher, dass der Computer ausgeschaltet ist, bevor Sie die CMOS-Daten löschen. Bitte beachten Sie den Abschnitt zum Clear CMOS-Jumper für das Zurücksetzen des BIOS.

BIOS aktualisieren

BIOS-Aktualisierung mit M-FLASH
Vor der Aktualisierung:
Bitte laden Sie die neueste BIOS-Datei, die Ihrem Mainboard-Modell entspricht, von der MSI-Website herunter. Speichern Sie anschließend die BIOS-Datei auf einem USB-Stick.
BIOS aktualisieren:

1. Drücken Sie die Entf-Taste, um während des POST das BIOS-Setup aufzurufen.
2. Stecken Sie den USB-Stick mit der Update-Datei in den Computer.
3. Wählen Sie die Registerkarte M-FLASH und klicken Sie auf Yes (Ja), um das System neu zu starten und in den Flash-Modus zu gelangen.
4. Wählen Sie eine BIOS-Datei, um den BIOS-Aktualisierungsvorgang durchzuführen.
5. Nachdem der Flash-Vorgang zu 100 % abgeschlossen ist, startet das System automatisch neu.

BIOS-Aktualisierung mit Live Update 6
Vor der Aktualisierung:
Stellen Sie sicher, dass der LAN-Treiber bereits installiert und die Internetverbindung ordnungsgemäß eingerichtet ist.
BIOS aktualisieren:

1. Installieren und starten Sie MSI LIVE UPDATE 6.
2. Wählen Sie BIOS Update.
3. Klicken Sie auf die Schaltfläche Scan (Scannen).
4. Klicken Sie auf das Download (Herunterladen)-Symbol, um die neueste BIOS-Datei herunterzuladen und zu installieren.
5. Klicken Sie auf Next (Weiter) und wählen Sie In Windows mode (Im Windows-Modus). Klicken Sie dann auf Next (Weiter) und Start (Starten), um die Aktualisierung des BIOS zu starten.
6. Nachdem der Flash-Vorgang zu 100 % abgeschlossen ist, startet das System automatisch neu.

Softwarebeschreibung

Installation von Windows^® 10

1. Schalten Sie den Computer ein.
2. Legen Sie die Windows^® 10 Disc in Ihr optisches Laufwerk ein.
3. Drücken Sie die Neustart-Taste am Computergehäuse.
4. Drücken Sie die Taste F11 während des Computer-POST (Power-On Self Test), um in das Boot-Menü zu gelangen.
5. Wählen Sie Ihr optisches Laufwerk aus dem Boot-Menü aus.
6. Drücken Sie eine beliebige Taste, wenn der Bildschirm die Meldung "Press any key to boot from CD or DVD..." (Drücken Sie eine beliebige Taste, um von CD oder DVD zu starten...) anzeigt.
7. Befolgen Sie die Anweisungen auf dem Bildschirm, um Windows^® 10 zu installieren.

Installation von Treibern

1. Starten Sie Ihren Computer in Windows^®.
2. Legen Sie die MSI^® Treiber-Disc in Ihr optisches Laufwerk ein.
3. Das Installationsprogramm wird automatisch erscheinen und alle notwendigen Treiber finden und auflisten.
4. Klicken Sie auf die Schaltfläche Install (Installieren).
5. Die Softwareinstallation wird dann ausgeführt, und nach Abschluss werden Sie aufgefordert, neu zu starten.
6. Klicken Sie auf die Schaltfläche OK (Bestätigen), um den Vorgang abzuschließen.
7. Starten Sie Ihren Computer neu.

Installation von Dienstprogrammen

Bevor Sie Dienstprogramme installieren, müssen Sie die Treiberinstallation abgeschlossen haben.

1. Legen Sie die MSI^® Treiber-Disc in Ihr optisches Laufwerk ein.
2. Das Installationsprogramm wird automatisch erscheinen.
3. Klicken Sie auf die Registerkarte Utilities (Dienstprogramme).
4. Wählen Sie die Dienstprogramme aus, die Sie installieren möchten.
5. Klicken Sie auf die Schaltfläche Install (Installieren).
6. Die Installation der Dienstprogramme wird dann ausgeführt, und nach Abschluss werden Sie aufgefordert, neu zu starten.
7. Klicken Sie auf die Schaltfläche OK (Bestätigen), um den Vorgang abzuschließen.
8. Starten Sie Ihren Computer neu.

Sicherheitshinweise

• Die in diesem Paket enthaltenen Komponenten sind anfällig für Schäden durch elektrostatische Entladung (ESD). Bitte befolgen Sie die folgenden Anweisungen, um eine erfolgreiche Computermontage zu gewährleisten.
• Stellen Sie sicher, dass alle Komponenten sicher verbunden sind. Lose Verbindungen können dazu führen, dass der Computer eine Komponente nicht erkennt oder nicht startet.
• Halten Sie das Mainboard an den Rändern, um empfindliche Komponenten nicht zu berühren.
• Es wird empfohlen, beim Umgang mit dem Mainboard ein Erdungsarmband (ESD-Armband) zu tragen, um elektrostatische Schäden zu vermeiden. Wenn kein ESD-Armband verfügbar ist, entladen Sie sich statischer Elektrizität, indem Sie ein anderes Metallobjekt berühren, bevor Sie das Mainboard anfassen.
• Lagern Sie das Mainboard in einem elektrostatisch abgeschirmten Behälter oder auf einer antistatischen Unterlage, wenn es nicht installiert ist.
• Bevor Sie den Computer einschalten, stellen Sie sicher, dass sich keine losen Schrauben oder Metallkomponenten auf dem Mainboard oder irgendwo im Computergehäuse befinden.
• Starten Sie den Computer nicht, bevor die Installation abgeschlossen ist. Dies könnte zu dauerhaften Schäden an den Komponenten sowie zu Verletzungen des Benutzers führen.
• Wenn Sie bei einem Installationsschritt Hilfe benötigen, wenden Sie sich bitte an einen zertifizierten Computertechniker.
• Schalten Sie immer das Netzteil aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie eine Computerkomponente installieren oder entfernen.
• Bewahren Sie dieses Benutzerhandbuch zur späteren Bezugnahme auf.
• Halten Sie dieses Mainboard von Feuchtigkeit fern.
• Stellen Sie sicher, dass Ihre Steckdose die gleiche Spannung liefert, wie auf dem Netzteil (PSU) angegeben, bevor Sie das Netzteil an die Steckdose anschließen.
• Verlegen Sie das Netzkabel so, dass niemand darauf treten kann. Legen Sie nichts auf das Netzkabel.
• Alle Vorsichtsmaßnahmen und Warnhinweise auf dem Mainboard sollten beachtet werden.
• Wenn eine der folgenden Situationen eintritt, lassen Sie das Mainboard von Servicepersonal überprüfen:
  • Flüssigkeit ist in den Computer eingedrungen.
  • Das Mainboard wurde Feuchtigkeit ausgesetzt.
  • Das Mainboard funktioniert nicht richtig oder Sie können es gemäß dem Benutzerhandbuch nicht zum Laufen bringen.
  • Das Mainboard wurde fallen gelassen und beschädigt.
  • Das Mainboard weist offensichtliche Bruchspuren auf.
• Lassen Sie dieses Mainboard nicht in einer Umgebung über 60 °C (140 °F) liegen, da dies das Mainboard beschädigen kann.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

MSI B360M GAMING PLUS Handbuch herunterladen

Verfügbare Sprachen
