Montageanleitung

Montage gekuppelte Anlagen

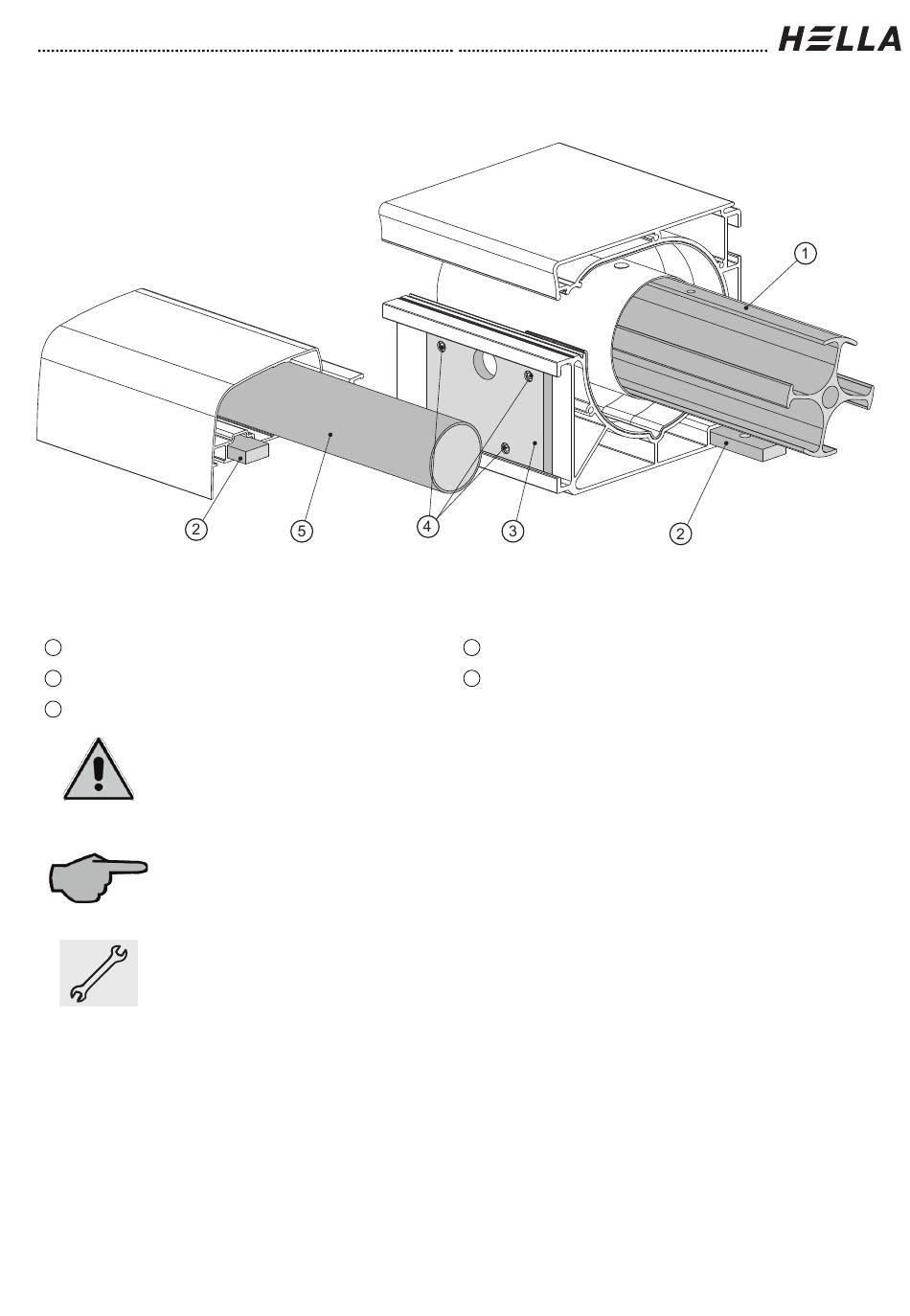

Legende
Sternprofil
1
Nutenstein
2
Klemmstück
3
Achtung:
Die Markisenelemente stehen unter hoher mechanischer Spannung.
Beim Einhängen der Elemente sowie beim Öffnen größte Vorsicht
walten lassen!!
Die gekuppelte Markise C2 wird mit durchgehendem Tuch ausgeliefert.
Tuch mit Clipkeder, Tuchkeder, Volant und Volantkeder sind der Markise
lose beigelegt.
Konsolen für das angetriebene sowie das gekuppelte Element montieren.
Beide Markisen in die bereits vormontierten Montagekonsolen einhängen.
Markisen noch nicht aneinander schieben.
Die angetriebene und die gekuppelte Markise ca. 50 cm ausfahren.
36 Technische Änderungen vorbehalten – Ausgabe
September/2023
Gewindestift M8
4
Rundrohr
5
