Montageanleitung

Montage auf Mauerwerk

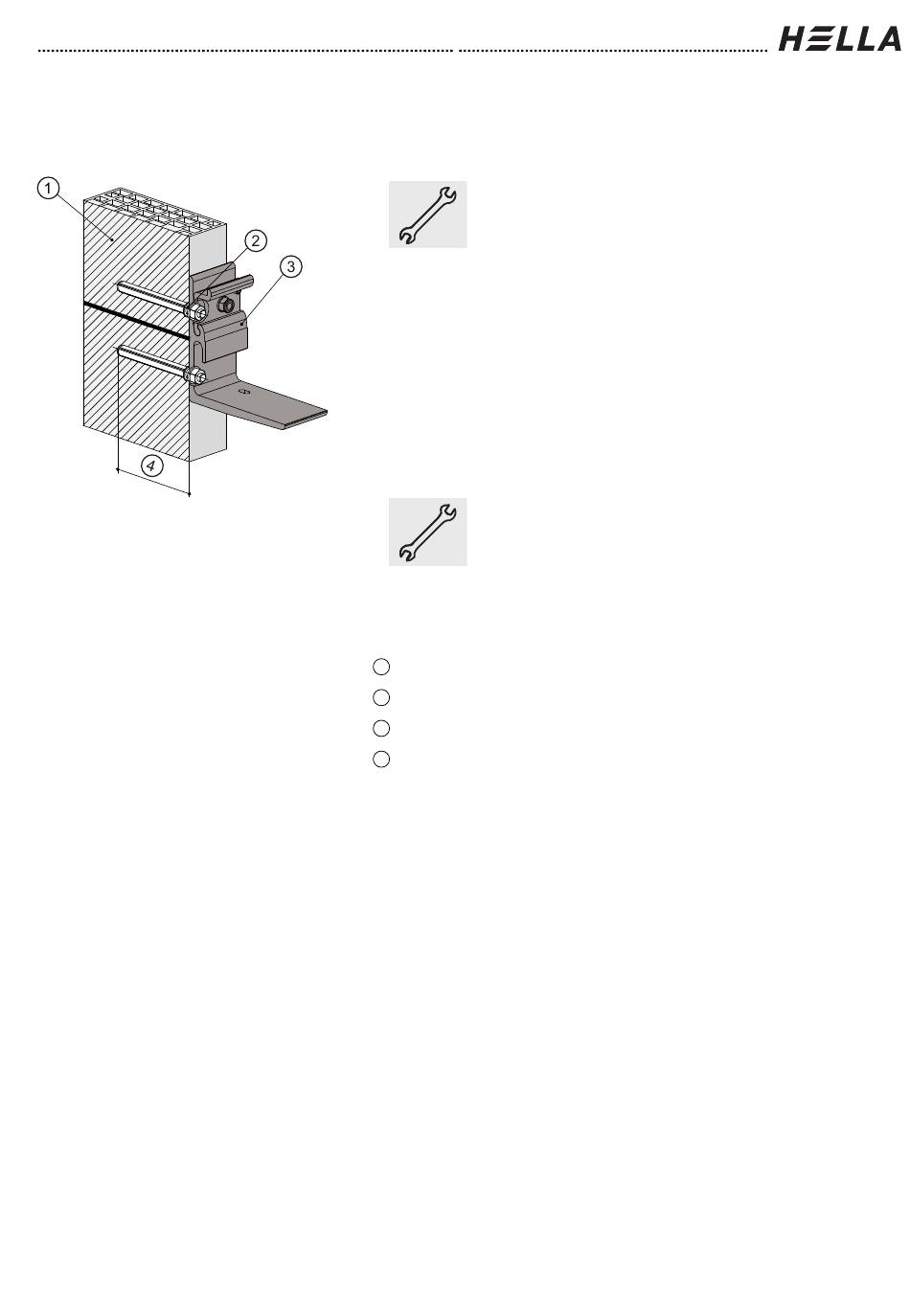

Legende
1
2
3
4
Technische Änderungen vorbehalten – Ausgabe
September/2023
Montage der Ankerstangen nach
Zulassung ETA-10/0383:
Je nach Steinart ist die Injektions-
Ankerhülse zu verwenden!
- Bohrlocherstellung
ø12 mm ohne Hülse
ø16 mm mit Hülse (16x130)
- Bohrlochreinigung
- Bohrloch (Ankerhülse) mit Mörtel
füllen
- Verankerungselement in Bohrloch
schieben
- Aushärtezeit abwarten
Montage des Anbauteils:
- Anzugsmoment nach ETA-10/0383
Mauerwerk
Montageset 2; Ankerstange M10
Konsole
Verankerungstiefe 130 mm
Bohrlochtiefe
17
