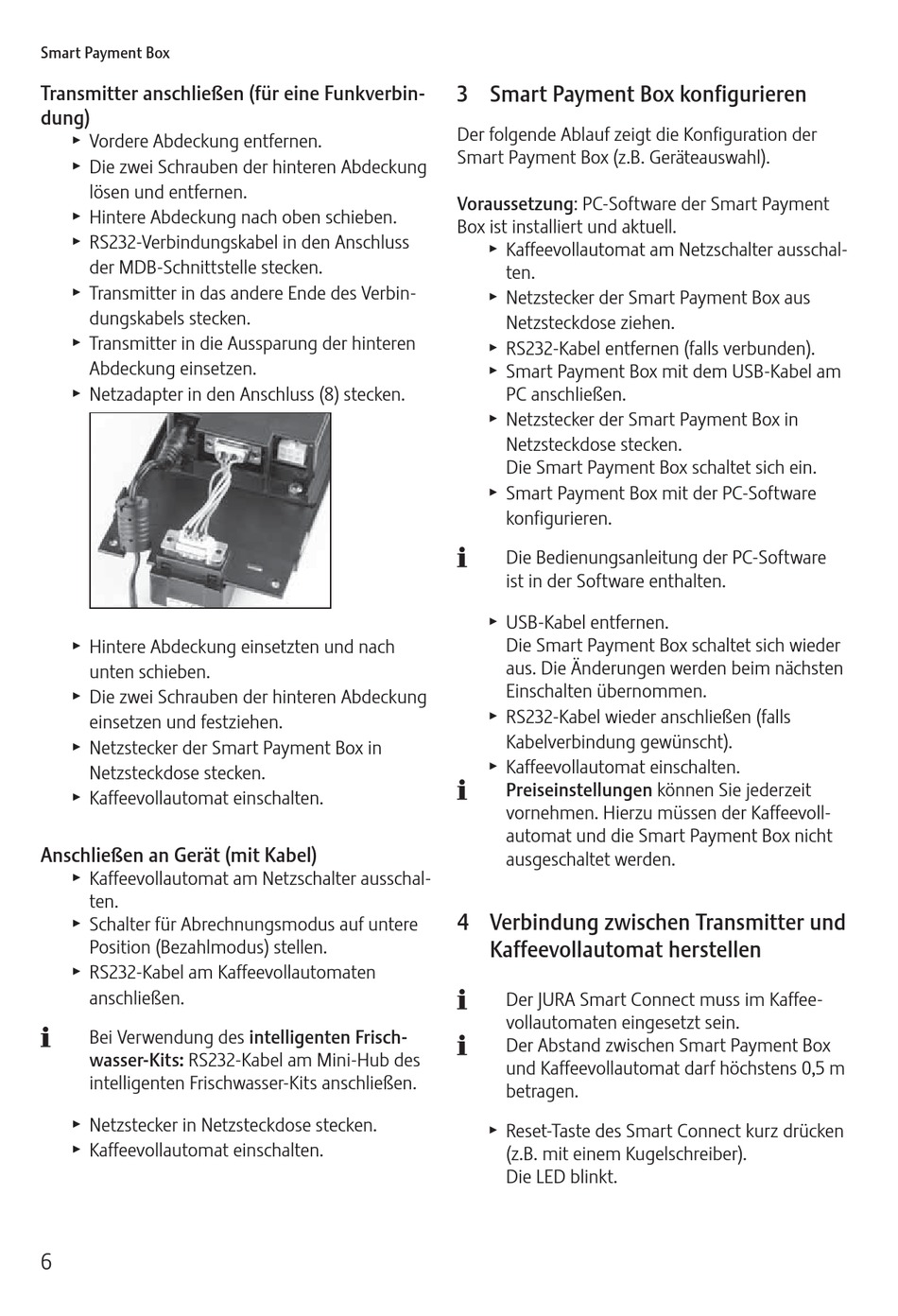

Smart Payment Box
Transmitter anschließen (für eine Funkverbin-
dung)
T
Vordere Abdeckung entfernen.
T
Die zwei Schrauben der hinteren Abdeckung
lösen und entfernen.
T
Hintere Abdeckung nach oben schieben.
T
RS232-Verbindungskabel in den Anschluss
der MDB-Schnittstelle stecken.
T
Transmitter in das andere Ende des Verbin-
dungskabels stecken.
T
Transmitter in die Aussparung der hinteren
Abdeckung einsetzen.
T
Netzadapter in den Anschluss (8) stecken.
T
Hintere Abdeckung einsetzten und nach
unten schieben.
T
Die zwei Schrauben der hinteren Abdeckung
einsetzen und festziehen.
T
Netzstecker der Smart Payment Box in
Netzsteckdose stecken.
T
Kaffeevollautomat einschalten.
Anschließen an Gerät (mit Kabel)
T
Kaffeevollautomat am Netzschalter ausschal-
ten.
T
Schalter für Abrechnungsmodus auf untere
Position (Bezahlmodus) stellen.
T
RS232-Kabel am Kaffeevollautomaten
anschließen.
E
Bei Verwendung des intelligenten Frisch-
wasser-Kits: RS232-Kabel am Mini-Hub des
intelligenten Frischwasser-Kits anschließen.
T
Netzstecker in Netzsteckdose stecken.
T
Kaffeevollautomat einschalten.
6
3 Smart Payment Box konfigurieren
Der folgende Ablauf zeigt die Konfiguration der
Smart Payment Box (z.B. Geräteauswahl).
Voraussetzung: PC-Software der Smart Payment
Box ist installiert und aktuell.
T
Kaffeevollautomat am Netzschalter ausschal-
ten.
T
Netzstecker der Smart Payment Box aus
Netzsteckdose ziehen.
T
RS232-Kabel entfernen (falls verbunden).
T
Smart Payment Box mit dem USB-Kabel am
PC anschließen.
T
Netzstecker der Smart Payment Box in
Netzsteckdose stecken.
Die Smart Payment Box schaltet sich ein.
T
Smart Payment Box mit der PC-Software
konfigurieren.
E
Die Bedienungsanleitung der PC-Software
ist in der Software enthalten.
T
USB-Kabel entfernen.
Die Smart Payment Box schaltet sich wieder
aus. Die Änderungen werden beim nächsten
Einschalten übernommen.
T
RS232-Kabel wieder anschließen (falls
Kabelverbindung gewünscht).
T
Kaffeevollautomat einschalten.
E
Preiseinstellungen können Sie jederzeit
vornehmen. Hierzu müssen der Kaffeevoll-
automat und die Smart Payment Box nicht
ausgeschaltet werden.
4 Verbindung zwischen Transmitter und
Kaffeevollautomat herstellen
E
Der JURA Smart Connect muss im Kaffee-
vollautomaten eingesetzt sein.
E
Der Abstand zwischen Smart Payment Box
und Kaffeevollautomat darf höchstens 0,5 m
betragen.
T
Reset-Taste des Smart Connect kurz drücken
(z.B. mit einem Kugelschreiber).
Die LED blinkt.
