4 Bedienung des X2 Wave-Flamers

Der X2 Wave-Flamer kann mittels Explo-Sender der X2-Serie, oder optional über das DMX-Protokoll
angesteuert werden.

4.1 Allgemeines

4.1.1 Definition Zuschauerseite

Der Bedienelemente-Seite gegenüberliegend befindet sich die Zuschauerseite (Frontseite) des
Projektors. Diese Seite sollte der Zuschauer während der Show von vorne sehen können.
Es wurden alle Sequenzen und Positionen aus der angedachten Blickrichtung erstellt. Die für die
Ansteuerung des Projektors wichtigen Positionsbezeichnungen 1 bis 15 (siehe 4.1.2), sowie die
Schwenkrichtungsbezeichnungen Links, Mitte und Rechts, stimmen demnach nur, wenn der

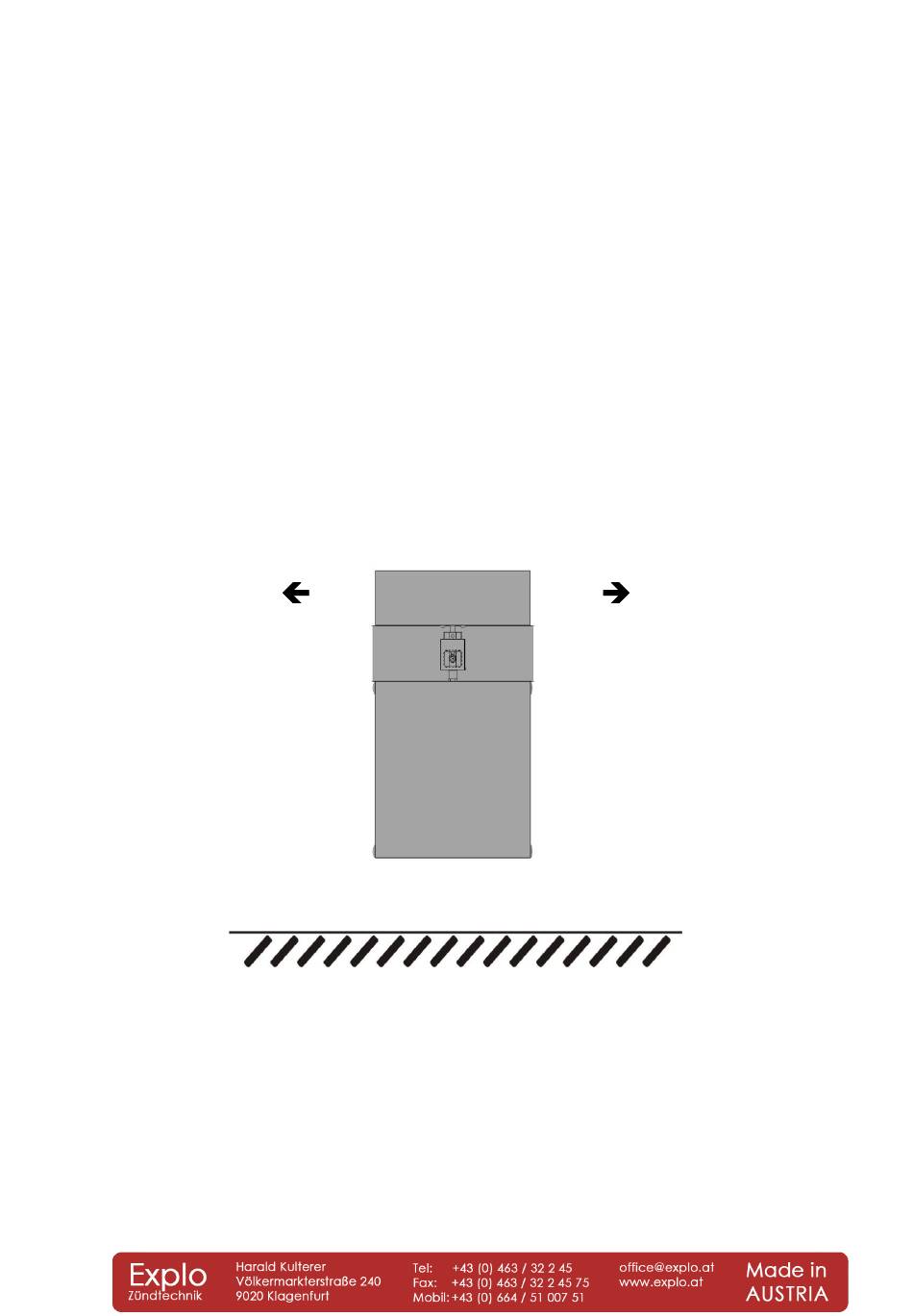

Projektor korrekt aufgestellt und betrachtet wird. Die folgende Grafik zeigt den X2 Wave Flamer von
oben und soll einen Überblick über die Bezeichnung der Positions- und
Schwenkrichtungsbezeichnungen geben.
Des Weiteren hat die korrekte Positionierung den Vorteil, dass sich die Kontrollleuchten auf der dem
Publikum abgewandten Seite befinden und bei Aktivierung den Betrachter nicht stören.
1 - ⑧ - 15
18
Links Mitte Rechts
ZUSCHAUER

4.1.2 Definition Positionen

Im Gegensatz zur Ansteuerung über das DMX-Protokoll können bei der Ansteuerung über Funk, mit
Ausnahme der Flammenwellen, nur bestimmte Winkel angesteuert werden. Insgesamt kann ein
Spektrum von 210° (±105°) angesteuert werden. Dieses Spektrum wurde für die Ansteuerung per
Funk in 15 separate Positionen im Abstand von je 15° unterteilt. Diese 15 Positionen wurden von 1-
15 nummeriert und die mittlere, senkrechte Position (Positionsnummer 8) als 0° definiert. Die
folgende Grafik zeigt die einzelnen Positionen von der Zuschauerseite aus betrachtet.
