Digitale Eingänge
Die digitalen Eingangskanäle (2) und (3) dienen der Auswertung von Spannungs-Impulsen
(z.B. eines Strom-Zählers). Die Auswertung der Sensordaten erfolgt mittels Software „Fro-
nius Solar.access".
HINWEIS! Jeder Mess-Signal Eingang muss zuvor mittels PCSoftware „Fronius
Solar.access" freigeschaltet und konfiguriert werden. Freigeschaltete Eingänge
immer mit einem entsprechenden Sensor verbinden. Freie Eingänge werden
sonst ebenfalls vom Datalogger erfasst. Die Folge ist ein irreführender Wert für
den Parameter, dem kein Mess-Signal zugrunde liegt.
(1)
(2)
(3)
(4)

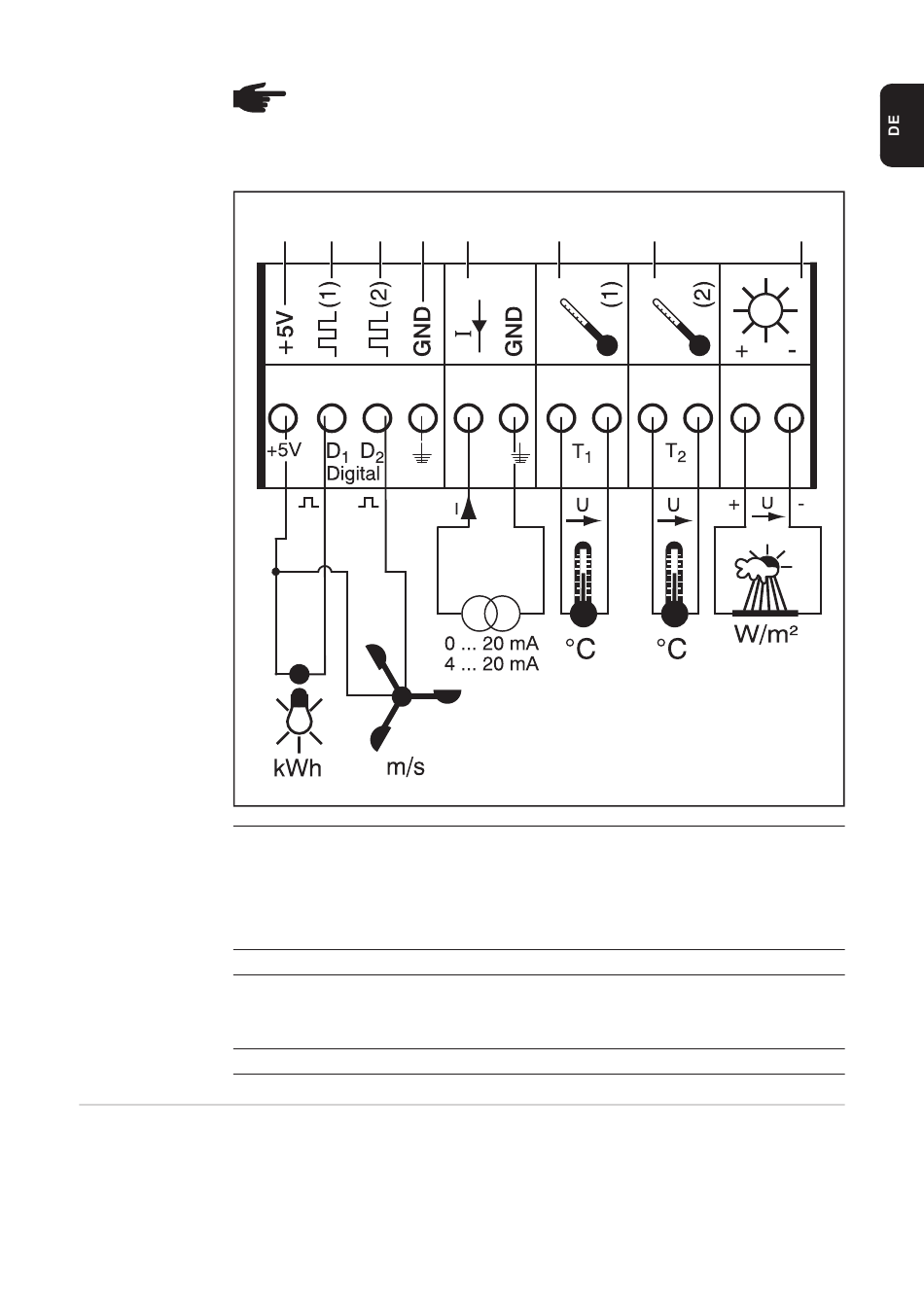

Digitale Eingänge
Spannungsversorgung +5 V für Digitalkanal
digitaler Eingangskanal D1
digitaler Eingangskanal D2
GND für Digitalkanal
analoger Eingang für Stromsignal
Temperatur-Kanäle
Temperaturmessung T1
Temperaturmessung T2
analoger Eingang für Spannungssignal
(5)
(6)
(7)
(8)
