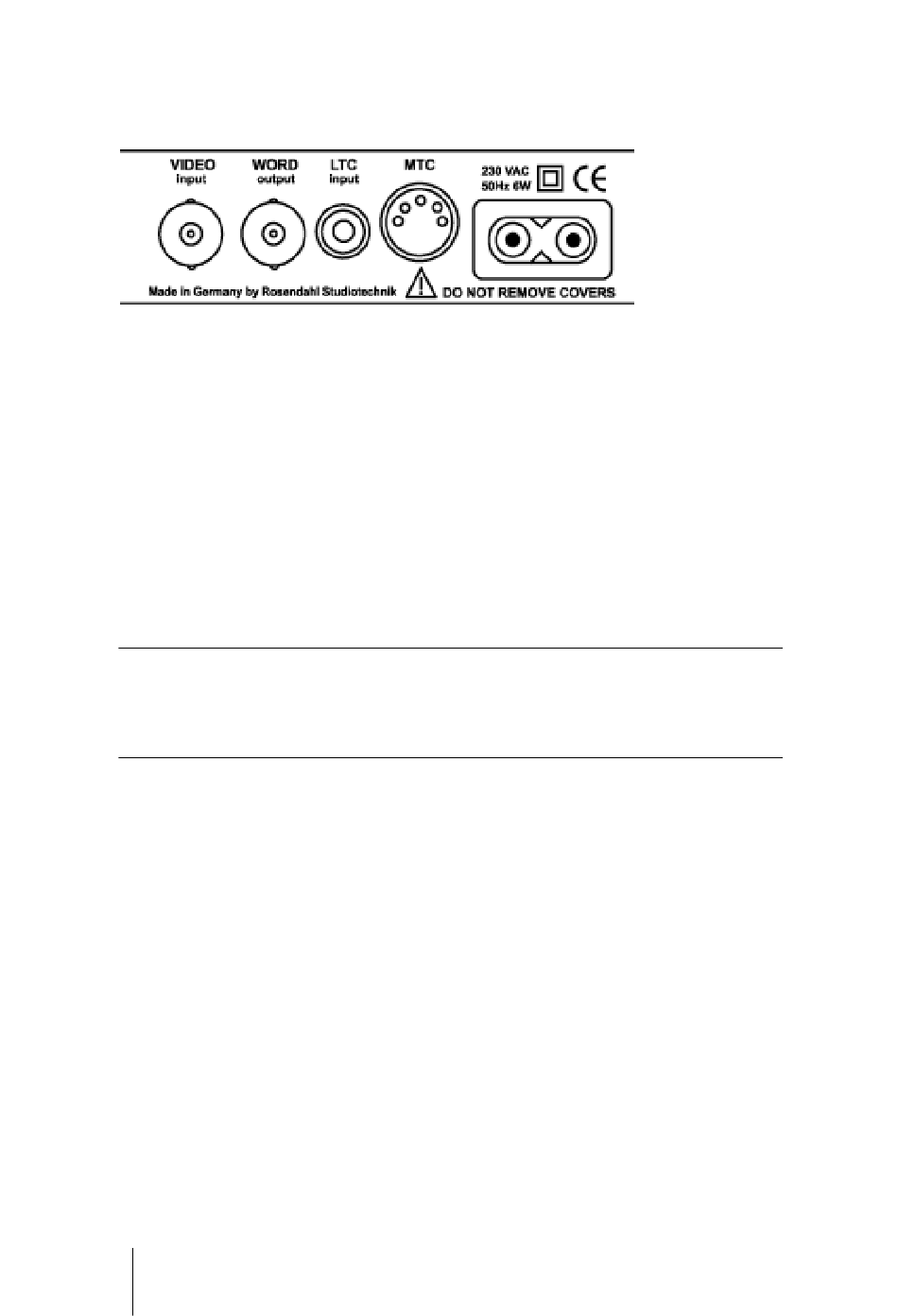

Geräterückseite
Video Input-Buchse
Über diese BNC-Buchse können Sie dem TimeLock Pro jedwedes
VITC- oder Videosignal zuführen.
Mögliche Quellen wären hier ein VITC-, ein Black Burst oder irgend-
ein Composite Videosignal.
Selbst instabile Video-Quellen, wie z.B. Consumer-Video-Recorder
lassen sich als Quelle verwenden.
¶ Der Eingang ist mit einem 75 Ohm-Widerstand terminiert.
¶ Verbinden Sie das Signal keinesfalls über T-Stück mit weiteren terminierten
Video-Eingängen. So vermeiden Sie eine doppelte Terminierung.
• Wenn eine VITC- oder Videosignal anliegt, klinkt sich das TimeLock Pro dar-
auf ein und erzeugt ein schwankungsarmes Clock-Signal.
• Liegt ein VITC-Signal an, dann übersetzt das TimeLock Pro zusätzlich VITC-
Time Code in MTC (MIDI Time Code).
• Wenn sich das VITC-Format ändert, schaltet die Time Code-Anzeige kurzfri-
stig in den Status-Modus um und informiert Sie über das neue VITC-Format.
TimeLock Pro
Deutsch – 8
