Rowi DNG 8/1 Pro Set Originalbetriebsanleitung
Verwandte Anleitungen für Rowi DNG 8/1 Pro Set
Inhaltszusammenfassung für Rowi DNG 8/1 Pro Set

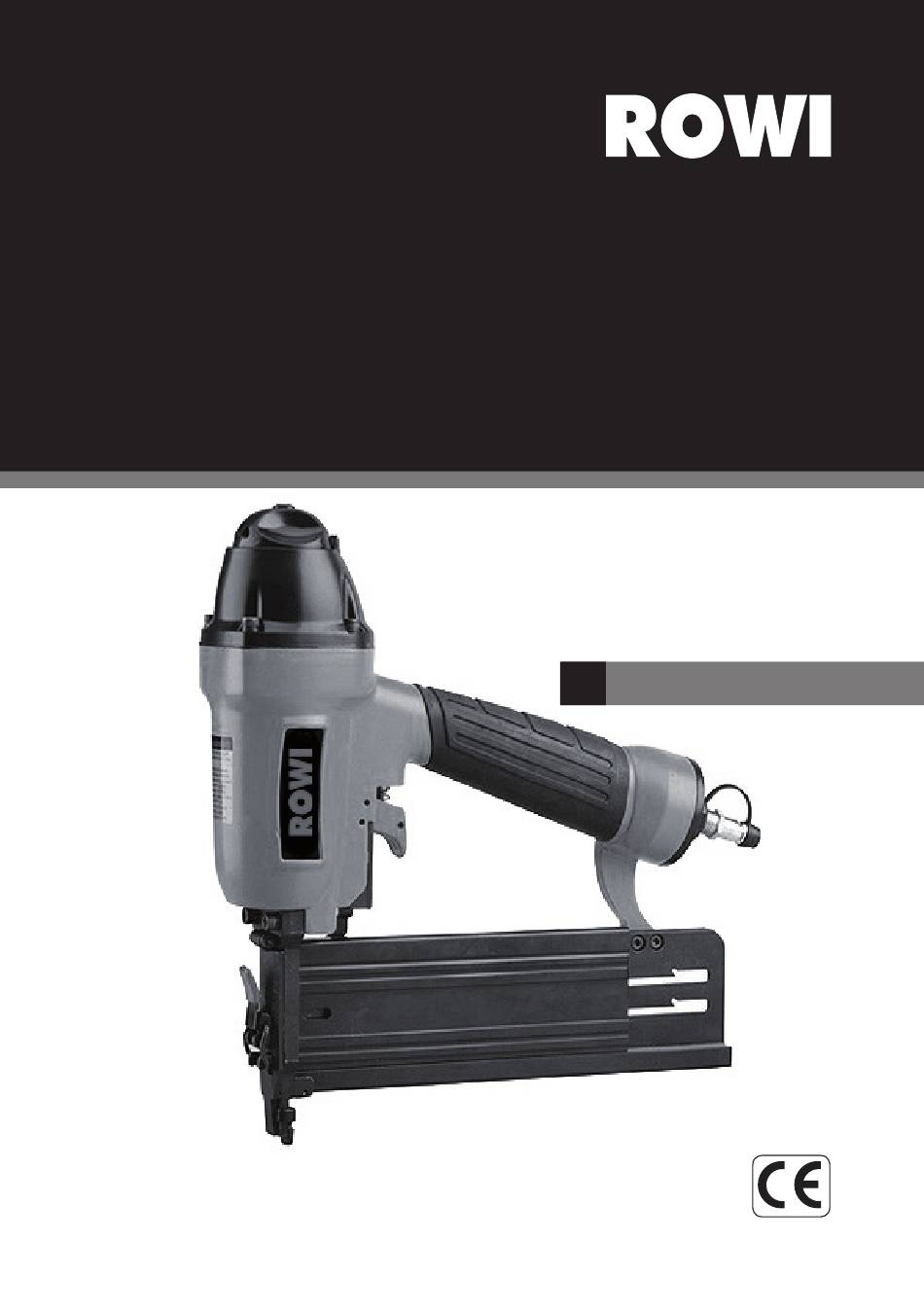

- Seite 1 DNG 8/1 Pro Set Druckluft - Nagler 8/1 Pro Set Art.-Nr. 1 02 04 0056 DE Originalbetriebsanleitung Stand: 10/ 2012...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrau- en. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Druckluft-Naglers 8/1 Pro erlaubt. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Allgemeines Anwendungsbereich und bestimmungsgemäße Verwendung Technische Daten Produktsicherheit Sicherheitsinformationen 1.5.1 Allgemeine Sicherheitshinweise 1.5.2 Spezifische Sicherheitshinweise 1.5.3 Restrisiken Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Betriebsanleitung Geräteübersicht Bedienung 3.2.1 Magazin laden 3.2.2 Inbetriebnahme Abschalten des Gerätes Reinigung und Instandhaltung Sicherheitsmaßnahmen... -
Seite 4: Konformitätserklärung
Gerät aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher heits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bezeichnung des Gerätes: DNG 8/1 Pro Set Druckluft-Naglers 8/1 Pro Set Artikel-Nummer: 1 02 04 0056 Einschlägige EG-Richtlinien:... -
Seite 5: Produktbeschreibung
Produktbeschreibung Allgemeines Dieses professionelle Druckluft-Nagler-Set 8/1 bestehend aus einem Druckluft-Nagler inklusive Nägel, Innensechskantschlüssel, Druckluft-Spezialöl und Schutzbrille eignet sich besonderes zum Befestigen von Wand- und Deckenverkleidungen oder zum Anbringen von Leisten beim Innenausbau. Ein großes Ladevolumen sowie die Auslösesicherung gewährlei- sten ein besonders komfortables und sicheres Arbeiten. Anwendungsbereich und bestimmungsgemäße Verwendung Der Druckluft-Nagler 8/1 Pro ist nach dem Stand der Technik und den anerkannten sicher- heitstechnischen Regeln gebaut. -
Seite 6: Produktsicherheit
Vibration 5,68 m/s (Unsicherheit K 0,029 m/s²) (gewichteter Effektivwert der Beschleunigung nach EN 12096, EN ISO 8662-11) Gewicht (ohne Verbindungsteile) 1,81 kg Größe 300 x 304 x 72 mm Größe Druckeinlassöffnung 1/4" Empfohlener Arbeitsdruck 4 - 7 bar Tab. 1: Technische Daten Produktsicherheit Der Druckluft-Nagler ist mit einer Kontaktauslösung ausgestattet und bietet somit ein Höchst- maß... -
Seite 7: Spezifische Sicherheitshinweise
Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun. Führen Sie keine Arbeiten an diesem Produkt durch, wenn Sie unaufmerksam sind bzw. unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bereits ein Moment der Unachtsamkeit beim Gebrauch dieses Gerätes kann zu ernsthaften Unfällen und Verletzungen führen. Kontakt mit heißen Teilen vermeiden. - Seite 8 ► Nehmen Sie das Gerät nicht in Betrieb wenn die Auslösesicherung defekt oder entfernt worden ist. ► Halten Sie beim Lösen der Schlauchkupplung den Schlauch fest in der Hand, um Verlet- zungen, hervorgerufen durch einen zurückschnellenden Schlauch, zu vermeiden. ► Verwenden Sie für den Druckluftanschluss unbedingt einen Gewindestecknippel ¼'' und eine Schnellkupplung.
-
Seite 9: Restrisiken
a) Steht der Eintreibgegenstand vor, erhöhen Sie den Luftdruck in Schritten von 0,5 bar und prüfen jeweils erneut das Ergebnis. b) Ist der Eintreibgegenstand zu tief eingesenkt, verringern Sie den Luftdruck in Schritten von 0,5 bar bis das Ergebnis befriedigt. Auf jeden Fall sollten Sie bemüht sein, mit dem jeweils geringsten Luftdruck zu arbeiten. -
Seite 10: Vorbereitung Des Produktes Für Den Betrieb
1. Gefährdung durch Lärm Für das Gerät wurden gemäß EN 12549:1999 die Geräuschkennwerte ermittelt (siehe Technische Daten). Diese Werte sind gerätebezogene Kennwerte und nicht die Geräuschentwicklung am Verwendungsort wieder. Die Geräuschentwicklung hängt z.B. ab von der Arbeitsumgebung, dem Werkstück, der Werkstückauflage, der Zahl der Eintreibvorgänge. -
Seite 11: Aufbewahren Der Originalverpackung
Aufbewahren der Originalverpackung Bewahren Sie die Originalverpackung über die gesamte Lebensdauer des Produktes sorg- fältig auf. Verwenden Sie die Verpackung zum Einlagern und Transportieren des Gerätes. Entsorgen Sie die Verpackung erst nach Ablauf der Produktlebensdauer. Hinweise für eine ordnungsgemäße Entsorgung finden Sie in Kapitel 8. Betriebsanleitung Geräteübersicht Abb. - Seite 12 Zur Regulierung des Arbeitsdruckes muss der Kompressor mit einem Druckminderer ausgestattet sein. Wir empfehlen die Verwendung eines ROWI-Filterdruckminderers (nicht im Lieferumfang enthalten, Art.-Nr.: 3 02 00 0006), der die Vorteile eines Druckminderers mit den Vorteilen eines Filterelements vereint. Desweiteren ist zur Vermeidung von Reibungs- und Korrosionsschäden eine regelmäßige Wartung und Pflege unerlässlich.
-
Seite 13: Magazin Laden
Sollten Sie keinen Nebelöler verwenden, muss das Gerät manuell geschmiert wer- den. Geben Sie hierfür vor jeder Inbetriebnahme 3 – 5 Tropfen ROWI-Spezialöl (im Lieferumfang enthalten) in den Druckluftanschluss (siehe Abb. 2, Nr. 5). Nach einer Betriebspause von mehr als 5 Tagen geben Sie 5 – 10 Tropfen hinein. -
Seite 14: Wiederverpacken Für Private Transportzwecke
frei funktioniert. 1. Laden Sie, wie in Kapitel 3.2.1 beschrieben, das Magazin des Druckluft-Naglers mit einem, für Ihren Arbeitsgang erforderlichen Eintreibmaterial. 2. Stellen Sie mit Hilfe des Druckminderers den korrekten Arbeitsdruck ein. Betreiben Sie das Gerät mit einem Arbeitsdruck von 4 - 7 bar (konstant am Gerät). Ein über- höhter Arbeitsdruck bringt keinen Leistungsgewinn sondern erhöht lediglich den Druckluft- Verbrauch und beschleunigt den Geräteverschleiß. -
Seite 15: Inbetriebnahme
► Schließen Sie dann das Druckluft-Gerät an der dafür vorgesehenen Schnellkupplung an. Manuelle Schmierung Sollten Sie nicht über einen Nebelöler verfügen, nehmen Sie vor jeder Inbetriebnahme bzw. nach längeren Betriebspausen eine Schmierung vor, indem Sie 3 – 5 Tropfen ROWI Druckluft-Spezialöl (im Lieferumfang enthalten) in den Gewindestecknippel des Druckluft- 15/24... -
Seite 16: Fehlersuche Und Reparatur
Kontaktsicherung gelöst wird. angesetzt. Wartungsarbeiten, die nicht in Kapitel 4.2 - 4.4 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 5) durchgeführt werden. Bei Wartungsarbeiten innerhalb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unternehmen... -
Seite 17: Gewährleistung
Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz- Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges. Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. -
Seite 18: Online-Registrierung
Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden. P Service-Formular anbringen Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport- verpackung. P Gerät einsenden Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende Adresse: ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Service-Center Augartenstraße 3... -
Seite 19: Ersatz- Und Ausstattungsteile
Email. Und schon haben Sie Zugriff auf das umfangreiche Ange- bot von ROWI Inside. Wir wünschen Ihnen viel Spaß damit. Bitte beachten Sie, dass ROWI Inside ein reiner Online-Service ist. Eine postalische Regis- trierung ist daher nicht möglich. - Seite 20 Abb. 3: Explosionszeichnung Pos. Bezeichnung Artikel-Nummer Schraube 4 02 00 1536 Feder 4 02 00 1537 Schraube 4 02 00 1538 Feder 4 02 00 1539 Luftableitung 4 02 00 1540 Sechskant-Schraube 4 02 00 1541 Federring 4 02 00 1542 Flansch 4 02 00 1543 Dichtring...
- Seite 21 Bohrloch 4 02 00 1551 O-Ring 4 02 00 1552 O-Ring 4 02 00 1553 O-Ring 4 02 00 1554 Zylinder 4 02 00 1555 O-Ring 4 02 00 1556 Stoßschiene 4 02 00 1557 Stoßschienenführung 4 02 00 1558 Dichtring 4 02 00 1559 Gehäuse...
-
Seite 22: Entsorgung
Innensechskantschlüssel, 4 mm 2 02 04 0029 Tab. 4: Ersatzteilliste Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen, zu 100 % recyclingfähigen Materialien. -
Seite 23: Garantieerklärung
Korrekte Entsorgung dieses Produktes Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materi- alien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. - Seite 24 Kontaktdaten ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de...
