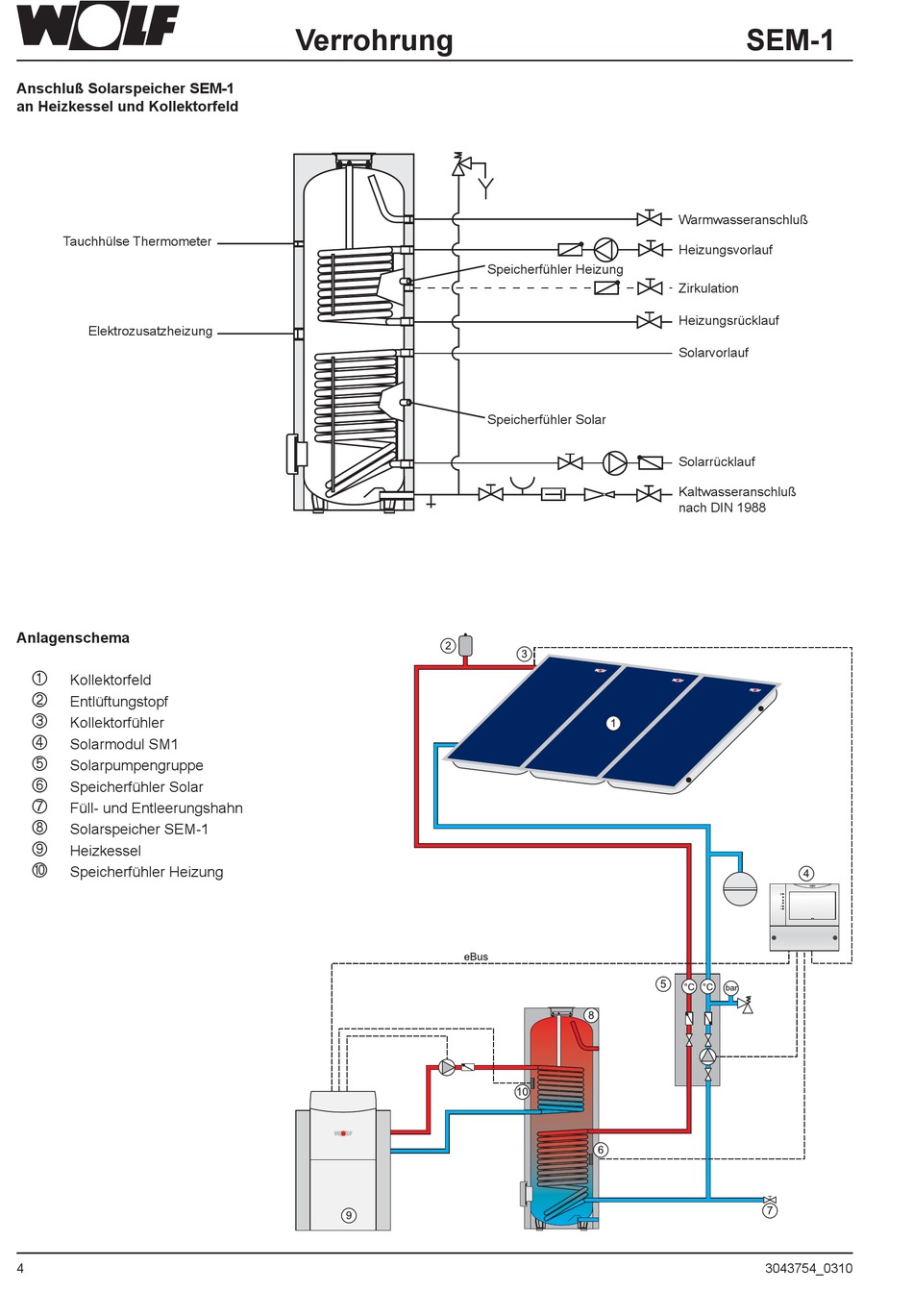

Verrohrung - Wolf SEM-1 Montageanleitung

Anschluß Solarspeicher SEM-1
an Heizkessel und Kollektorfeld
Tauchhülse Thermometer
Elektrozusatzheizung
Anlagenschema
À
Kollektorfeld
Á
Entlüftungstopf
Â
Kollektorfühler
Ã
Solarmodul SM1
Ä
Solarpumpengruppe
Å
Speicherfühler Solar
Æ
Füll- und Entleerungshahn
Ç
Solarspeicher SEM-1
È
Heizkessel
É
Speicherfühler Heizung
4

Verrohrung

Speicherfühler Heizung
Speicherfühler Solar
SEM-1
Warmwasseranschluß
Heizungsvorlauf
Zirkulation
Heizungsrücklauf
Solarvorlauf
Solarrücklauf
Kaltwasseranschluß
nach DIN 1988
3043754_0310
