Mikroskope MA 111 / 112 / 112-2 / 117 / 117 SZ / 118-20 ( ~ E )
Das Mikroskop ist ein Präzisionsinstrument und muss mit äusserster Sorgfalt behandelt werden
A) Mikroskop und Zubehör sorgfältig auspacken und von eventueller Verschmutzung befreien.
B) Aufbau:
– Mikroskop in Halterung aufnehmen und wenn eine Lichtquelle vorhanden ist, diese einschalten.
– Durch drehen am Dioptriering (1), Strichplatte nach Ihrem Auge scharf stellen.
– Bildschärfe mit Referenzstück oder Zentrierbohrung einstellen (verschieben des Mikroskopes, des
Referenzstückes oder der Zentrierbohrung nach oben oder unten).
C) Eventuelle Zentrierung des Mikroskopes:
Das Mikroskop wurde vor dem Versand genau zentriert und geprüft. Es ist jedoch vorteilhaft, die Zentrierung vor
Inbetriebnahme noch einmal zu überprüfen, da sich die Optik durch eventuelle Schläge beim Transport verstellt
haben könnte.
Sollte eine Nachzentrierung notwendig sein, ergeben sich 2 Möglichkeiten, je nach Verwendung.
1. Wenn das Mikroskop und die Halterung fixiert sind, siehe Nachzentrierung des Mikroskopes.
2. Wenn sich das Mikroskop in einer drehbaren Halterung befindet, siehe Nachzentrierung auf Umschlag.

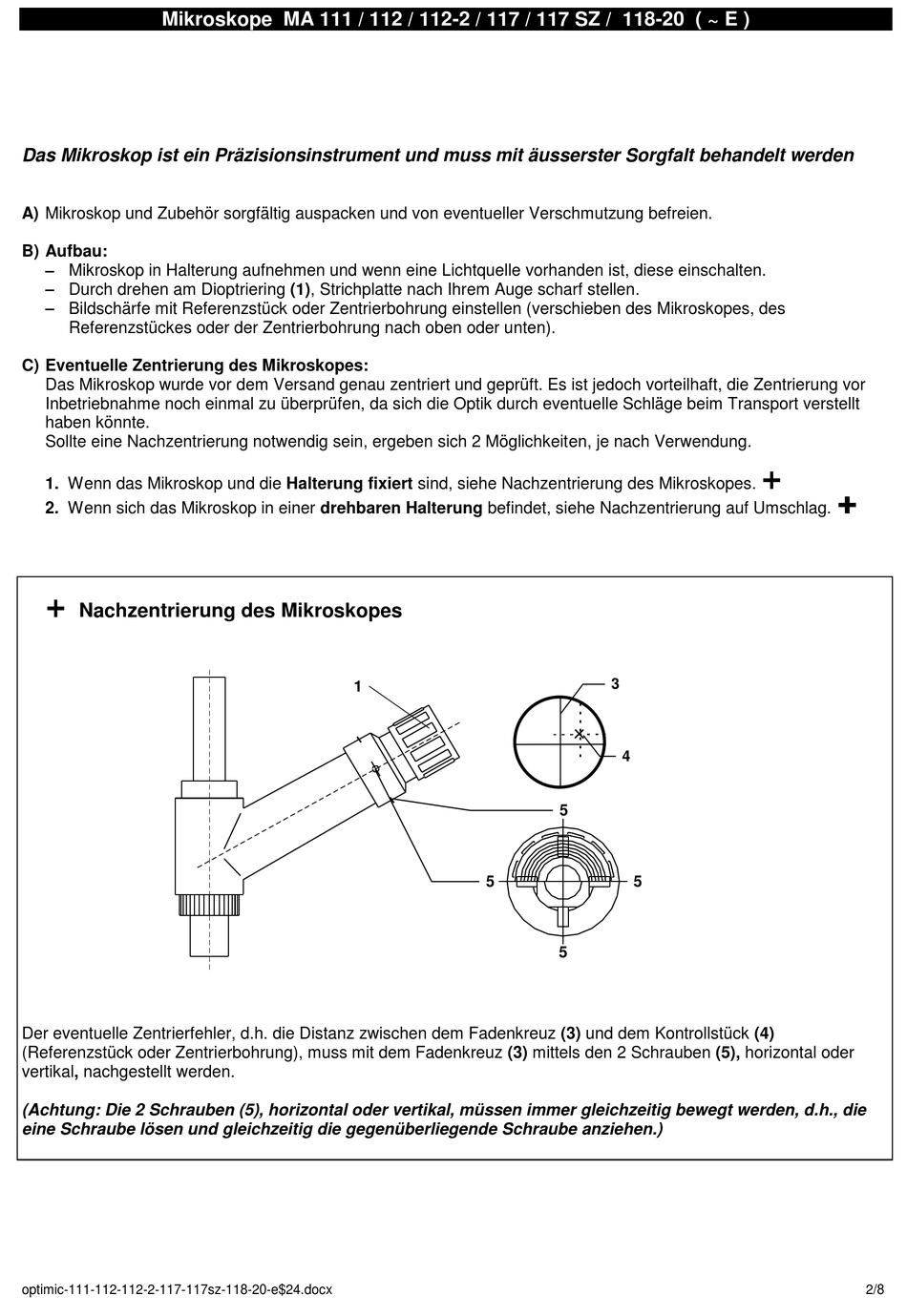

Nachzentrierung des Mikroskopes
Der eventuelle Zentrierfehler, d.h. die Distanz zwischen dem Fadenkreuz (3) und dem Kontrollstück (4)
(Referenzstück oder Zentrierbohrung), muss mit dem Fadenkreuz (3) mittels den 2 Schrauben (5), horizontal oder
vertikal, nachgestellt werden.
(Achtung: Die 2 Schrauben (5), horizontal oder vertikal, müssen immer gleichzeitig bewegt werden, d.h., die
eine Schraube lösen und gleichzeitig die gegenüberliegende Schraube anziehen.)
optimic-111-112-112-2-117-117sz-118-20-e$24.docx
1
5
3
4
5
5
5
