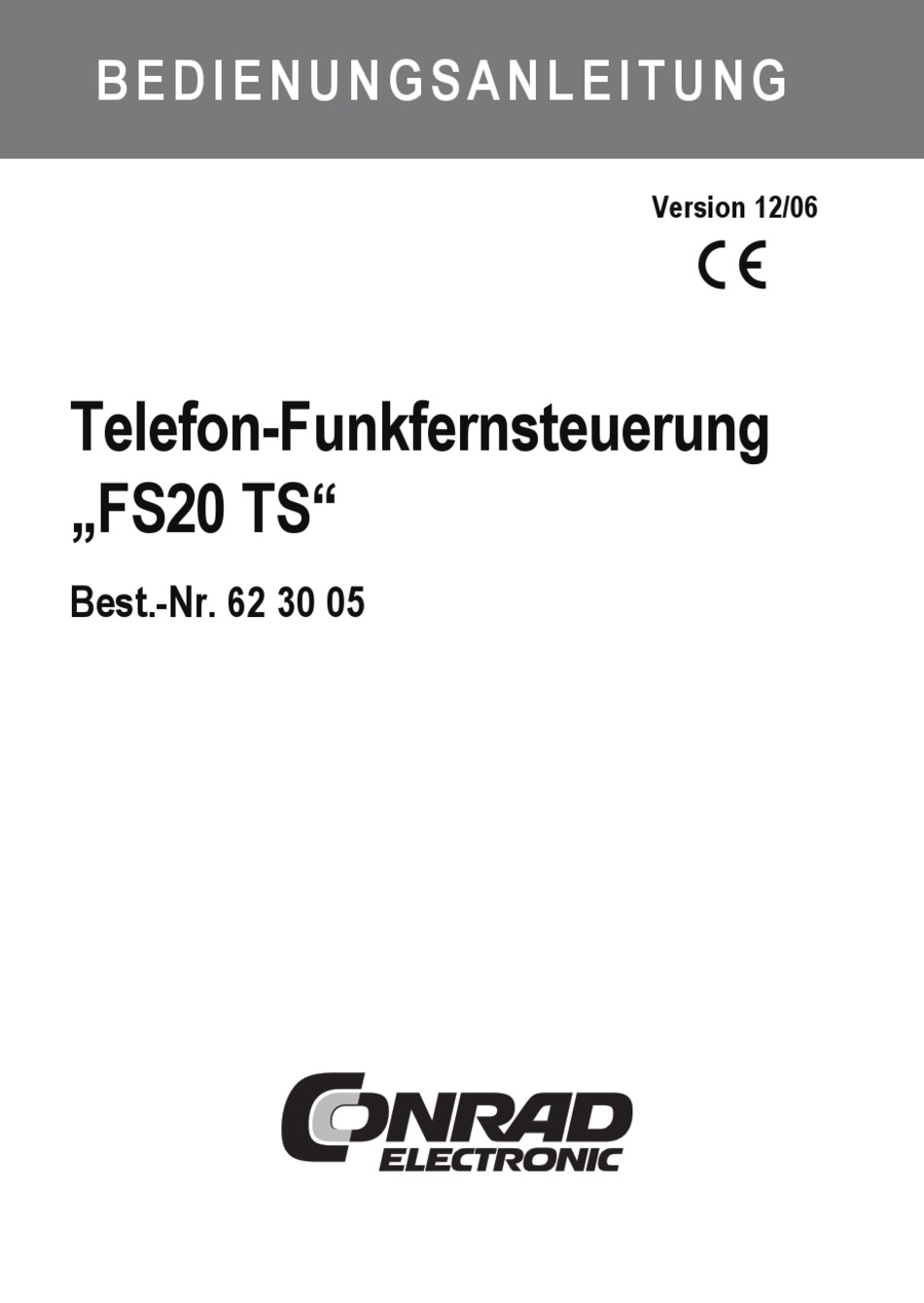

- Seite 1 B E D I E N U N G S A N L E I T U N G Version 12/06 Telefon-Funkfernsteuerung „FS20 TS“ Best.-Nr. 62 30 05...
- Seite 2 Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise! Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der...
- Seite 3 Inhaltsverzeichnis Seite 1. Bestimmungsgemäße Verwendung ................4 2. Lieferumfang ........................4 3. Merkmale und technische Daten .................. 4 4. Symbol-Erklärungen ...................... 5 5. Sicherheitshinweise ....................... 5 5. Batterie einlegen, Batteriewechsel ................5 6. Batterie- und Akkuhinweise ..................6 7. Batterie einlegen, Batteriewechsel ................6 8.
- Seite 4 1. Bestimmungsgemäße Verwendung Die Telefon-Funkfernsteuerung „FS20 TS“ dient ausschließlich für die Fernsteuerung ver- schiedener Komponenten des Funkschaltsystems „FS20“. Durch den Anschluss ans analoge Telefonnetz (Anschluss an ISDN z.B. über Telefonanlage) kann von jedem beliebigen Telefon aus ein Schaltvorgang ausgelöst werden. Mehrere verschiedene Codes (Geheimzahl, Annahmeverzögerung, Hauscode) verhindern einen unbefugten Schaltvorgang.
- Seite 5 4. Symbol-Erklärungen Dieses Symbol mit dem Ausrufezeichen im Dreieck weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin. Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise. 5. Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver- ursacht werden, erlischt der Garantieanspruch! Für Folgeschäden über- nehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handha- bung oder Nichtbeachten der Sicherheitshinweise verursacht werden,...
- Seite 6 6. Batterie- und Akkuhinweise • Batterien/Akkus gehören nicht in Kinderhände. • Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf! • Batterien/Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen wer- den.
- Seite 7 8. Anschluss Nach dem Einlegen der Batterien (siehe 5. Batterie einlegen, Batteriewechsel) verbinden Sie die Westernbuchse auf der Telefon-Funkfernsteuerung über das mitgelieferte Telefon- Anschlusskabel mit einer F-Buchse einer Telefondose. Voraussetzung für den Betrieb der Telefon-Funkfernsteuerung ist ein freier analoger Telefonanschluss (bzw. eine ISDN-Telefonanlage mit Anschlussmöglichkeit für ein analoges Telefon) oder einen automatischen Telefon-Wechselschalter (AWADO).
- Seite 8 Dadurch wird einerseits verhindert, dass die Steuerung sofort bei jedem Anruf die Leitung blockiert und kein Telefonieren mehr möglich ist und andererseits kann eine bestimmte Anrufton-Anzahl die Sicherheit vor Manipulationen durch Dritte erhöhen. Man kann z. B. einstellen, dass das Gerät erst nach 15 Anruftönen abheben soll.
- Seite 9 Falls Sie jedoch eine spätere Erweiterung planen, so kann es trotzdem von Vorteil sein, bereits bei wenigen vorhandenen Komponenten eine Program- mierung von Hauscode und Adressen vorzunehmen. Das modulare Funkschaltsystem „FS20“ ist durch die mögliche Programmie- rung zwar nicht ganz so einfach bedienbar/nutzbar wie „einfache Billig- lösungen“, es bietet dadurch aber nicht nur eine erhöhte Sicherheit gegen Störungen (vielleicht hat ja der Nachbar die gleiche Anlage - bei dem Funk- schaltsystem „FS20“...
- Seite 10 • Stellen Sie die Annahmeverzögerung ein. Geben Sie dazu eine Zahl zwischen 0 und 15 über die Telefontastatur ein. Dies ist die Anzahl der Ruftöne, nach denen die Telefon- Funkfernsteuerung den Anruf annehmen soll. Wenn keine Annahmeverzögerung erfolgen soll, geben Sie nur die Null (0) ein (oder überhaupt keine Zahlentaste drücken).
- Seite 11 • Soll einzelnen Kanälen eine andere Adressgruppe oder eine bestimmte Unteradresse zugewiesen werden, so setzen Sie die Programmierung wie folgt fort: Geben Sie die Ziffer für den gewünschten Kanal, gefolgt von der 2-stelligen Adressgruppe, der 2-stelligen Unteradresse und der Stern-Taste ein. Beispiel: 2 12 13 * (=Kanal 2, Adressgruppe 12, Unteradresse 13) Diese Eingabe kann jetzt entsprechend der Schaltkanal-Anzahl (0 bis 9) beliebig oft wiederholt werden, um allen Schaltkanälen die gewünschte Adressbelegung zuzuordnen.
- Seite 12 e) Beispiele für die Programmierung 1. Es soll um zwei Anruftöne verzögert, also beim dritten Klingeln, abgenommen werden, die Geheimzahl soll 9876543 lauten, zur Codierung werden der zufällige Hauscode und die Werks-Adressbelegung genutzt. Eingabe nach erstem Anruf und Annahme: * 2 * 9876543 * # 2.
- Seite 13 10. Bedienung Bitte beachten Sie: Voraussetzung ist die komplett abgeschlossene korrekte Programmierung der Telefon-Funkfernsteuerung. Gehen Sie wie folgt vor: • Rufen Sie die Telefon-Funkfernsteuerung an. • Die Telefon-Funkfernsteuerung nimmt nach der programmierten Anzahl der Ruftöne ab und meldet sich mit einem kurzen, hohen Ton. •...
- Seite 14 Fehleingaben und Verbindungstrennung • Fehleingaben quittiert die Telefon-Fernsteuerung mit zwei langen, tieferen Tönen. • Bei Fehleingaben während der Schaltbefehleingabe kann man sofort nach dem Warnton einen neuen Schaltbefehl absenden. • Bei Fehleingaben vor und während der Geheimzahl-Eingabe wird die Telefonverbindung aus Sicherheitsgründen sofort getrennt.
- Seite 15 11. Grundlagen des FS20-Adress-Systems Das FS20-Funkschaltsystem arbeitet mit einem „Hauscode“. So kann auch Ihr Nachbar das gleiche Funkschaltsystem einsetzen, ohne dass sich die beiden Systeme gegenseitig beein- flussen (vorausgesetzt, der Hauscode ist unterschiedlich programmiert). Innerhalb eines Hauscodes lassen sich 256 verschiedene Adressen einstellen. Diese Adres- sen gliedern sich dabei in 4 Adresstypen (verfügbare Anzahl in Klammern): •...
- Seite 16 • Globale Masteradresse Mehrere Empfänger werden der globalen Masteradresse zugeordnet und gemeinsam über diese Adresse angesteuert. Beim Verlassen des Hauses lassen sich so beispielswei- se leicht alle Verbraucher mit nur einem einzigen Tastendruck ausschalten. Durch dieses Adress-System eröffnen sich vielfältige Möglichkeiten. Es lassen sich somit sogar Zugangsberechtigungen realisieren, indem z.
- Seite 17 12. Einordnung der Telefon-Funkfernsteuerung in das Adress-System Für die Codierung des Senders und seiner Schaltkanäle werden der Hauscode, eine Adressgruppe und eine Unteradresse verwendet. Mit speziellen Adressgruppenzuweisungen ist auch eine Programmierung der Telefon-Funkfernsteuerung als lokaler oder globaler Master möglich. Für die Eingabe des 8-stelligen Hauscodes, der 2-stelligen Adressgruppen und den 2- stelligen Unteradressen werden neben Stern- und Raute-Taste nur die Ziffern bzw.
- Seite 18 b) Funktionsgruppen und Masteradressen • Funktionsgruppen (44xx) Wird als Adressgruppe die 44 eingegeben, wird die Unteradresse (sofern sie nicht auch 44 ist, siehe folgende Abschnitte) als Funktionsgruppe definiert. So lassen sich je Kanal 15 Funktionsgruppen zwischen 4411 und 4443 definieren. •...
- Seite 19 c) Beispiel für die Adressen-Zuordnung Bei einem umfangreicheren Systemausbau ist es sinnvoll, bei der Adressenauswahl systema- tisch vorzugehen, um den Überblick über die bereits vergebenen Adressen zu behalten und um die programmierten Empfänger einfach und sinnvoll in Gruppen gemeinsam steuern zu können.
- Seite 20 Folgende 15 Adressgruppen sind möglich: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 Um jeden Empfänger separat steuern zu können, ist jeder Empfänger auf eine Einzeladresse zu programmieren. Dazu wird zusätzlich zur bereits ausgewählten Adressgruppe noch eine Unteradresse benötigt.
- Seite 21 14. Wartung und Reinigung Das Produkt ist für Sie bis auf einen evtl. erforderlichen Batteriewechsel wartungsfrei. Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmen Wasser angefeuchtet werden.
- Seite 22 • Einstrahlung von mangelhaft abgeschirmten elektronischen Geräten, z.B. offen betriebe- ne Computer o.ä. 17. Konformitätserklärung (DOC) Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, 92240 Hirschau, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
- Seite 24 CONRAD IM INTERNET http://www.conrad.com CONRAD IM INTERNET http://www.conrad.com Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus- Conrad-Straße 1, D-92240 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in EDV- Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
