Visierschiene Befestigen - KEENCUT STEELTRAK Bedienungsanleitung

5.3
HINWEIS: Die Visierschiene ist am SteelTrak befestigt, kann aber mit fortschreitendem Gebrauch
Verschleißerscheinungen aufzeigen. Im Lieferumfang ist eine Ersatzschiene enthalten. Weitere
Ersatzschienen erhalten Sie bei Ihrem Händler.
Die Visierschiene wird an der Klemmvorrichtung angebracht und anschließend mit der Schneidklinge
abgeschnitten, um eine präzise Führung beim Schneiden von geraden Schnitten oder Ecken von Bildern
zu liefern.
HINWEIS: Setzen Sie nicht das Doppelschneidrad ein, solange Sie nicht die Anweisungen in Kapitel 6
gelesen haben. Der Einsatz des Doppelschneidrads kann die Visierschiene beschädigen. Die Visierschiene
weist auf einer komfortablen Höhe eine Aussparung für das Doppelschneidrad auf.

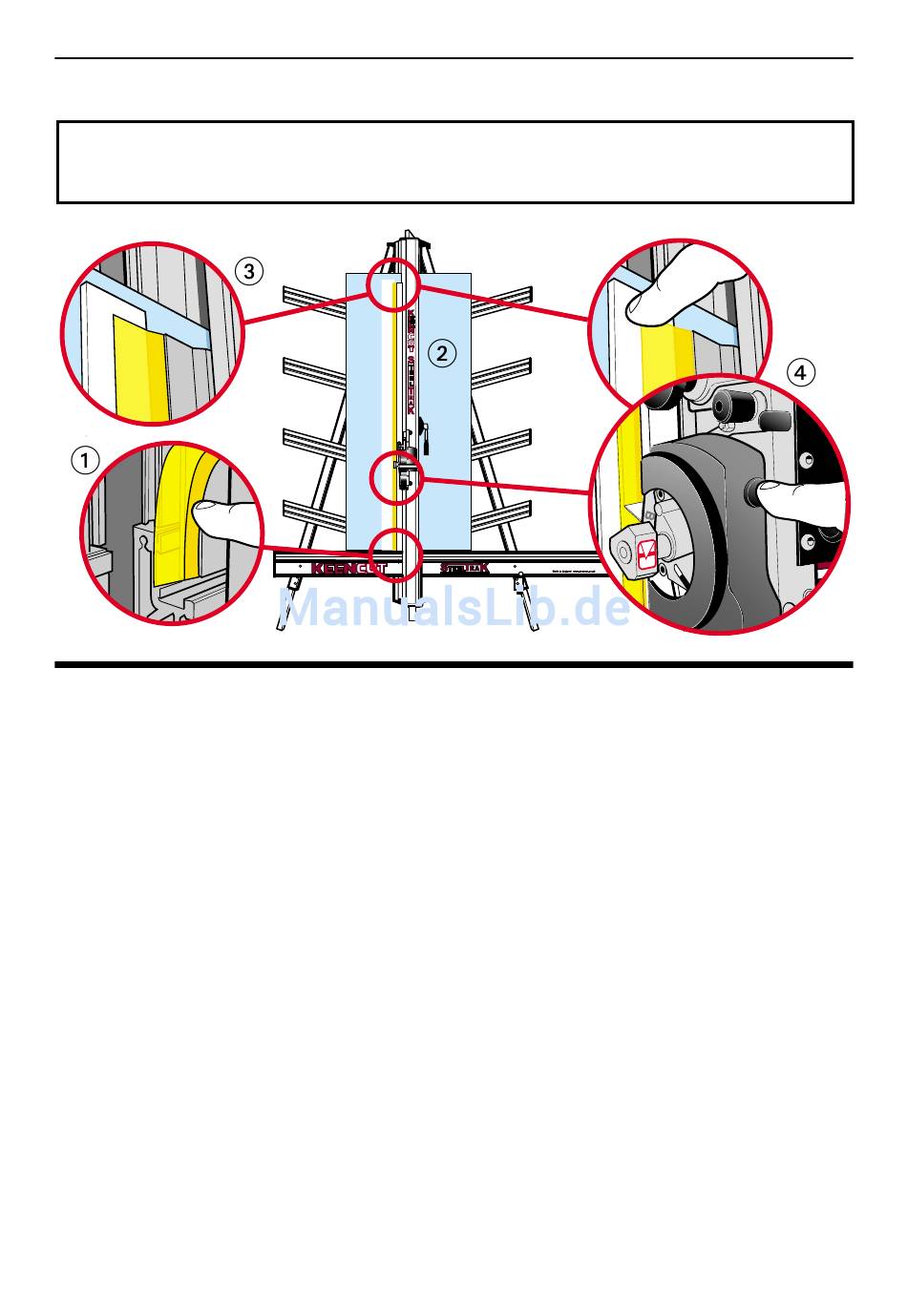

1. Entfernen Sie die abgenutzte Visierschiene, indem Sie diese abziehen und eventuelle Klebereste mit
einem mit Lösungsmittel getränkten Tuch beseitigen. Entfernen Sie das Trägerpapier und drücken Sie
die Leiste, von unten beginnend, fest in die entsprechende Nut. Bringen Sie die Schiene von unten
nach oben an und schneiden Sie die Schiene auf einer komfortablen Höhe ab. Lassen Sie eine
Aussparung von 18 cm Länge aus und befestigen Sie anschließend den Rest der Schiene. Für die
210cm-Version benötigen Sie eine Schiene für die gesamte Länge und eine halbe Schiene.
2. Legen Sie eine stabile Platte bis zu 6 mm Dicke in das Gerät ein, um die Aussparung, die zur
Rückseite der Grundplatte verläuft, zu schließen. Die Platte muss so lang wie die Klemmvorrichtung sein.
3. Legen Sie ein Stück Karton oder Schaumplatte von 3-6 mm Dicke unter das gesamte flexible Stück der
Visierschiene, jedoch nicht unter die Aluminiumklemme selbst.
Drücken Sie die Klemmvorrichtung nach unten, so dass die Visierschiene fest auf die Oberfläche der
Platte aufgepresst wird.
4. Verwenden Sie zum Schutz Ihrer Finger einen Klotz oder ein Werkzeug, um die obere linke Ecke der
Schiene festzuhalten und mit dem Schnitt zu beginnen. Drücken Sie mit gelöster Revolverkopf-
Sperrklinke (Anritzen, Seite 6) die Klinke leicht auf die Oberfläche der Visierschiene und ritzen Sie diese
über Ihre gesamte Länge an. Wiederholen Sie dies und schneiden Sie die Visierschiene in 2 oder 3
Schneidvorgängen durch.
HINWEIS: Sollten Sie keine Platte mit derselben Länge der Klemmvorrichtung zur Hand haben, dann
verwenden Sie zwei oder mehr kleinere Platten oder schneiden Sie die Schiene in mehreren Schritten durch.
Kalibrierung

Visierschiene befestigen

5.3
