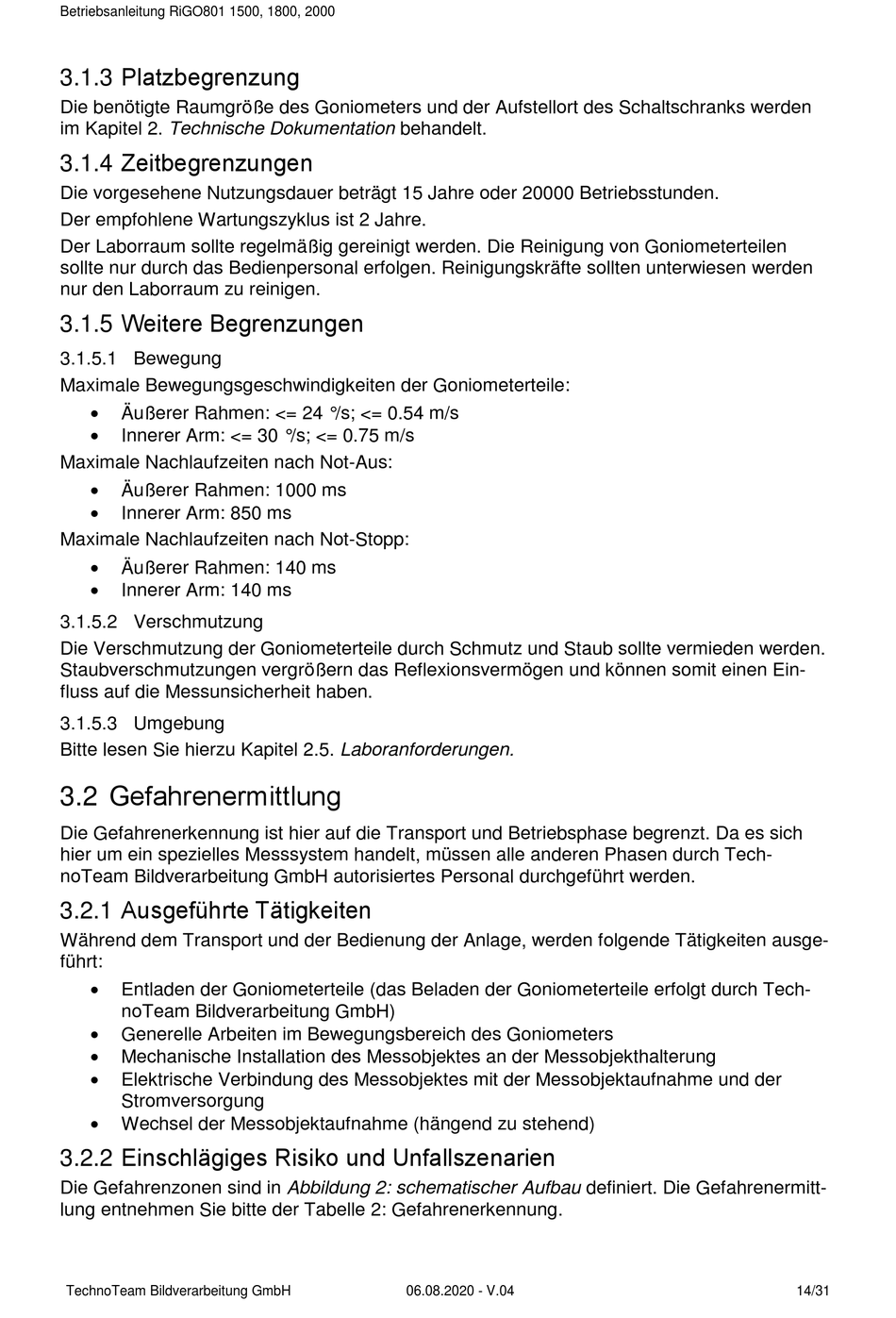

Betriebsanleitung RiGO801 1500, 1800, 2000
3.1.3 Platzbegrenzung
Die benötigte Raumgröße des Goniometers und der Aufstellort des Schaltschranks werden
im Kapitel 2. Technische Dokumentation behandelt.
3.1.4 Zeitbegrenzungen
Die vorgesehene Nutzungsdauer beträgt 15 Jahre oder 20000 Betriebsstunden.
Der empfohlene Wartungszyklus ist 2 Jahre.
Der Laborraum sollte regelmäßig gereinigt werden. Die Reinigung von Goniometerteilen
sollte nur durch das Bedienpersonal erfolgen. Reinigungskräfte sollten unterwiesen werden
nur den Laborraum zu reinigen.

3.1.5 Weitere Begrenzungen

3.1.5.1 Bewegung
Maximale Bewegungsgeschwindigkeiten der Goniometerteile:

Äußerer Rahmen: <= 24 °/s; <= 0.54 m/s

Innerer Arm: <= 30 °/s; <= 0.75 m/s
Maximale Nachlaufzeiten nach Not-Aus:

Äußerer Rahmen: 1000 ms

Innerer Arm: 850 ms
Maximale Nachlaufzeiten nach Not-Stopp:

Äußerer Rahmen: 140 ms

Innerer Arm: 140 ms
3.1.5.2 Verschmutzung
Die Verschmutzung der Goniometerteile durch Schmutz und Staub sollte vermieden werden.
Staubverschmutzungen vergrößern das Reflexionsvermögen und können somit einen Ein-
fluss auf die Messunsicherheit haben.
3.1.5.3 Umgebung
Bitte lesen Sie hierzu Kapitel 2.5. Laboranforderungen.

3.2 Gefahrenermittlung

Die Gefahrenerkennung ist hier auf die Transport und Betriebsphase begrenzt. Da es sich
hier um ein spezielles Messsystem handelt, müssen alle anderen Phasen durch Tech-
noTeam Bildverarbeitung GmbH autorisiertes Personal durchgeführt werden.
3.2.1 Ausgeführte Tätigkeiten
Während dem Transport und der Bedienung der Anlage, werden folgende Tätigkeiten ausge-
führt:

Entladen der Goniometerteile (das Beladen der Goniometerteile erfolgt durch Tech-
noTeam Bildverarbeitung GmbH)

Generelle Arbeiten im Bewegungsbereich des Goniometers

Mechanische Installation des Messobjektes an der Messobjekthalterung

Elektrische Verbindung des Messobjektes mit der Messobjektaufnahme und der
Stromversorgung

Wechsel der Messobjektaufnahme (hängend zu stehend)
3.2.2 Einschlägiges Risiko und Unfallszenarien
Die Gefahrenzonen sind in Abbildung 2: schematischer Aufbau definiert. Die Gefahrenermitt-
lung entnehmen Sie bitte der Tabelle 2: Gefahrenerkennung.
