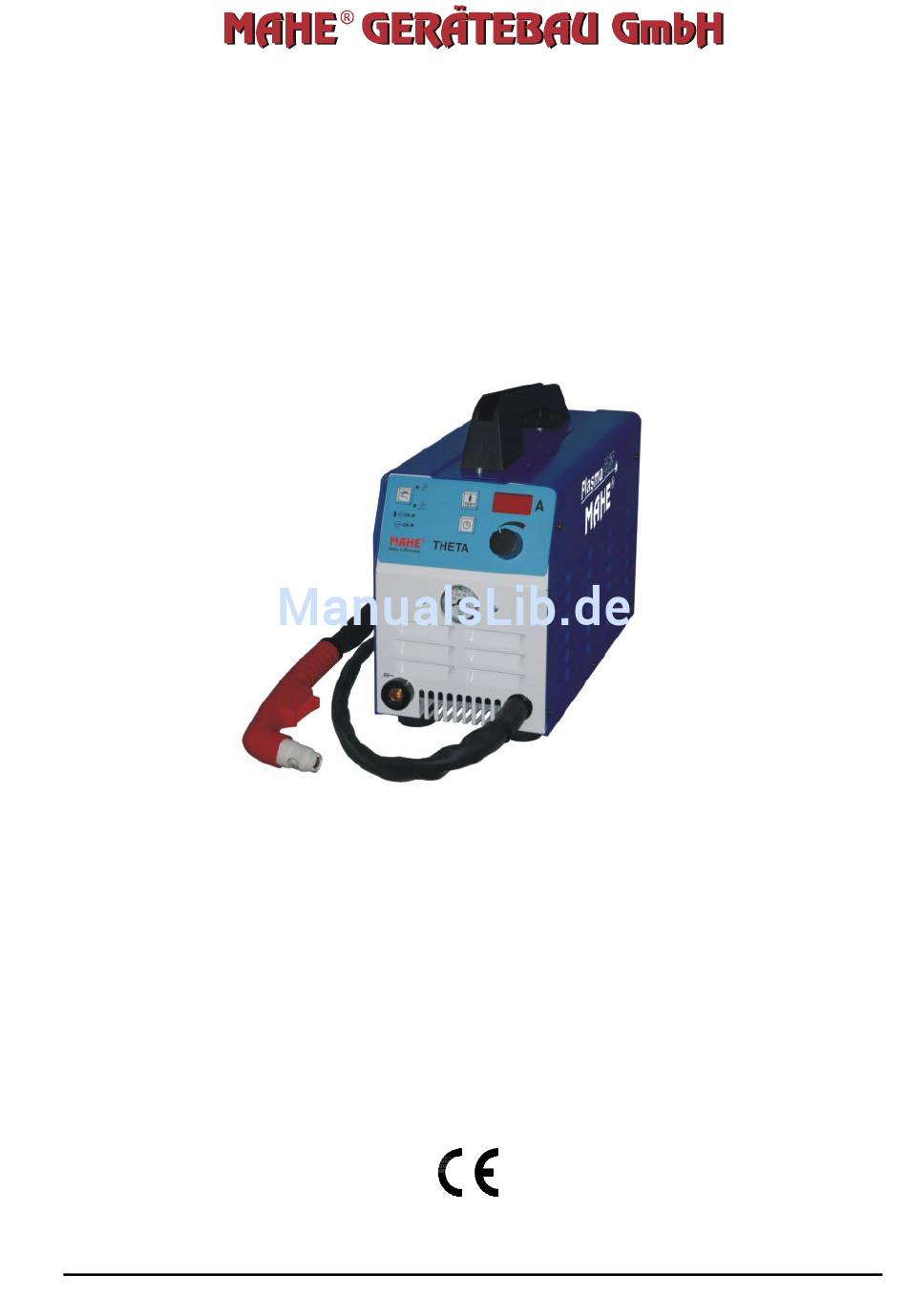

- Seite 1 ® Mahe in Germany Member of MAHE Bedienungsanleitung Theta 30 Bedienungsanleitung Theta 30 REV 1.00 März 2010 Date 10.08.2010 Seite 1...
- Seite 2 Theta 30 Bedienungsanleitung ® Mahe in Germany Member of MAHE EG-Konformitätserklärung nach EMV-Richtlinie 89/336/EWG nach Niederspannungsrichtlinie 73/23/EWG MAHE Gerätebau GmbH Auwiese 12 D-57223 Kreuztal-Kredenbach erklärt hiermit, dass folgendes Produkt: Produktbezeichnung: Schweißmaschine-Inverter Fabrikat: MAHE Serien- / Typenbezeichnung Theta 30 den Bestimmungen der (den) oben gekennzeichneten Richtlinie(n) - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht.
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Theta 30 1. VORWORT Sehr geehrter Käufer! Wir gratulieren Ihnen zum Kauf dieses hochwertigen Elektroschweißgerätes. Zur Gewährleistung Ihrer Sicherheit und der Gerätesicherheit bitten wir Sie, diese Bedienungsanleitung in Ihrer Gesamtheit vor der Inbetriebnahme gewissenhaft zu lesen und in allen Punkten zu befolgen. - Seite 4 Theta 30 Bedienungsanleitung BEDIENUNGSANLEITUNG ...................16 6.1. Einschalten des Gerätes ..................16 6.2. Theta Bedientafel ......................16 BESEITIGUNG VON STÖRUNGEN ................19 ERSATZTEIL LISTE ......................19 Seite 4 Date 10.08.2010...
-
Seite 5: Wichtig
UNBEDINGT LESEN VOR DER INBETRIEBNAHME DES GERÄTES Nachfolgende Bedienungsanleitung sollte von allen Beteiligten vor Inbetriebnahme des Gerätes gelesen werden. Wenden Sie sich an Ihren Fachhändler oder direkt an Mahe Gerätebau GmbH, falls Sie noch Fragen haben sollten oder irgendwelche Unklarheiten bestehen, damit Sie die gewünschten Informationen erhalten. -
Seite 6: Emissionsreduzierung
Theta 30 Bedienungsanleitung 2.3. EMISSIONSREDUZIERUNG 2.3.1 Hauptstromversorgung Schweißgerät muss gemäß Angaben Herstellers Hauptstromversorgung angeschlossen werden. Wenn Störungen auftreten, kann es notwendig sein, zusätzliche Vorkehrungen einzurichten, z. B. das Anbringen eines Filters an der Hauptstromversorgung. Die Stromzuleitungen der fest installierten Schweißgeräte müssen mit einem Isolationsrohr über die ganze Kabellänge geschützt werden. -
Seite 7: Giftige Rauchgase
Bedienungsanleitung Theta 30 Schweißen Sie niemals leere Behälter, welche giftige oder möglicherweise explosive Materialien enthielten. Solche Behälter müssen vor dem Schweißen äußerst gründlich gereinigt werden. Schweißen Sie niemals, wenn sich in der Atmosphäre/Luft hohe Konzentrationen von Staub, leicht entzündlichen Gasen und feuergefährlichen Flüssigkeitsdämpfen (wie z.B. Benzin) befinden. -
Seite 8: Herzschrittmacher
Theta 30 Bedienungsanleitung behoben wurde, darf die Arbeit nicht wieder aufgenommen werden. Häufiges Kontrollieren der Hauptstromkabel auf Beschädigungen oder Risse der Ummantelung und sofortiger Wechsel der beschädigten Kabel sind äußerst wichtig. Vor dem Wechseln der Kabel und Entfernung der Geräteabdeckung ist die Verbindung zwischen Stromversorgungskabel und Hauptleitung zu unterbrechen. -
Seite 9: Produktbeschreibung, Technische Daten

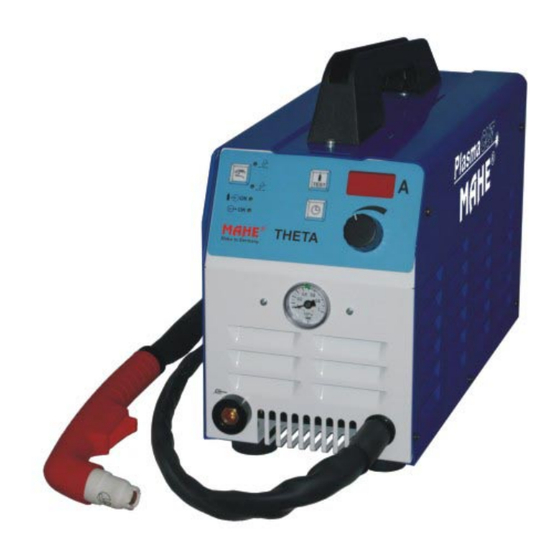

Bedienungsanleitung Theta 30 4.3. PRODUKTBESCHREIBUNG, TECHNISCHE DATEN 4.4. TECHNISCHE ZEICHENERKLÄRUNG • IEC 974 Spannungsversorgung hergestellt gemäß diesen internationalen Normen • EN 60974 • S/N/..Serien-Nr., ist bei allen Rückfragen anzugeben • SMAW Statistischer Einphasenfrequenzumrichter Tropfeigenschaft geeignet für das Schweißen mit ummantelter Elektrode •... -
Seite 10: Schutzeinrichtungen
Theta 30 Bedienungsanleitung 4.5. SCHUTZEINRICHTUNGEN 4.5.1 Schutz bei Überhitzung und Hauptversorgungsstörungen Die Stromversorgung ist durch eine Einrichtung geschützt, welche sich im Falle von Überhitzung und/oder Stromversorgungsstörungen einschaltet. Wenn sich diese Einrichtung einschaltet, stoppt das Gerät die Stromversorgung, der Ventilator läuft jedoch weiter. Durch das Aufleuchten einer LED wird angezeigt, dass die Schutzeinrichtung sich eingeschaltet hat. -
Seite 11: Anschluss Der Schweißkabel
Bedienungsanleitung Theta 30 Flaschenventil in vom Körper abgewandter Richtung kurzzeitig öffnen. Druckminderer an den Gewindestutzen der Schutzgasflasche anschrauben. Schlauchverbindung zwischen Druckminderer Gaszuführungsanschluss MIG-MAG Gerätes herstellen. Empfohlene Gasdurchflussmenge in zugluftfreien Räumen: 5 - 10 Liter/Minute. Bei Verwendung von einstellbaren Druckminderern ist die Gasdurchflussmenge nach der... -
Seite 12: Pflege Und Wartung
Theta 30 Bedienungsanleitung 5.5. PFLEGE UND WARTUNG Vor jeder Wartung und Störungsbeseitigung Netzstecker ziehen. Das Gerät ist weitestgehend wartungsfrei. In angemessenen Zeitabständen sollte das komplette Brennerschlauchpaket gereinigt werden, weil sich Abrieb und Staub im Inneren absetzen. Die Kontaktdüse des Brenners ist ein Verschleißteil. Wenn ihre Bohrung zu groß geworden ist, muss sie ausgetauscht werden. -
Seite 13: Beseitigung Von Brandgefahren
Bedienungsanleitung Theta 30 - Bei Schweißarbeiten in Räumen und Gebäuden muss für ausreichende Be- und Entlüftung gesorgt werden. Giftige Dampfe entstehen insbesondere beim Verdampfen von Metallüberzügen und Rostschutzmitteln in Folge der Lichtbogenwärme. 5.6.2 Beseitigung von Brandgefahren Vor Beginn der Schweißarbeiten beachten Sie folgende Hinweise: - Brennbare Stoffe und Gegenstände sind im Umkreis von 5 m der Schweißstelle zu... -
Seite 14: Schweißen Im Bereich Erhöhter Elektrischer Gefährdung
Theta 30 Bedienungsanleitung entsprechende Sicherungen bzw. Automaten verwendet werden. Eine Übersicherung kann Leitungsbrand bzw. Gebäudebrandschäden zur Folge haben. - Beschädigte Isolation am Schweißbrenner und beschädigte Schweißleitungen sind sofort auszutauschen. - Der Wechsel einer beschädigten Netzleitung und Reparaturen am Schutzgas- Schweißgerät dürfen nur von einem autorisierten Elektrofachmann ausgeführt werden. -
Seite 15: Besondere Gefährdung Durch Schweißarbeiten
Bedienungsanleitung Theta 30 Beengte Verhältnisse liegen auch vor, wenn durch zwangsläufig bedingte Arbeitshaltung (z.B. kniend, sitzend, liegend, angelehnt) ein Kontakt des Körperrumpfes mit elektrisch leitfähigen Teilen der Umgebung unvermeidbar ist. - In engen Räumen aus elektrisch leitfähigen Wänden (Kessel, Rohre usw. in nassen Räumen (Durchfeuchten der Arbeitskleidung), in heißen Räumen (Durchschwitzen der... - Seite 16 Theta 30 Bedienungsanleitung 6. Bedienungsanleitung 6.1. Einschalten des Gerätes Das Gerät wird mit dem Netzschalter eingeschaltet. Die weiteren Funktionen werden an der Bedientafel vorgenommen. 6.2. Theta Bedientafel Wenn die Netzspannung eingeschaltet wird leuchten alle Leuchtanzeigen, nach einer kurzen Zeit wird im Display die Maschinentype angezeigt Danach zeigt das Display die Softwareversion rX.X...
- Seite 17 Bedienungsanleitung Theta 30 Timer Taste Gas OK Indikator – Die Leuchtdiode leuchtet wenn der Gasdruck das minimum Niveau zum Schneiden erreicht hat. Ausganspannung Indikator – Die Leuchtdiode leuchtet wenn die benötigte Ausgangspannung vorhanden ist. Drehimpulsgeber – Mit diesem Knopf wird der Schweisstrom und die Wahl der Timer vorgenommen.
- Seite 18 Theta 30 Bedienungsanleitung Fehlermeldungen: Wenn eine Fehlermeldung auf dem Display erscheint wird der Schneidvorgang unterbrochen. ER1 – Eingangspannung außerhalb der Toleranz ER2 – Gerätetemperatur zu hoch ER4 – Gasdruck außerhalb vom Minimum oder Maximum ER5 – ER7 Kombination der Fehlermeldungen Seite 18 Date 10.08.2010...
-
Seite 19: Beseitigung Von Störungen
Bedienungsanleitung Theta 30 7. BESEITIGUNG VON STÖRUNGEN Mechanische Fehler zeigen sich meist im Zusammenhang mit einem unregelmäßigen Drahtvorschub oder durch Blockieren des Drahtvorschubes. Elektrische Fehler bewirken den teilweisen oder totalen Ausfall des Gerätes. Die Fehlersuche im elektrischen Teil des Gerätes darf nur von einem autorisierten Elektrofachmann vorgenommen werden.
