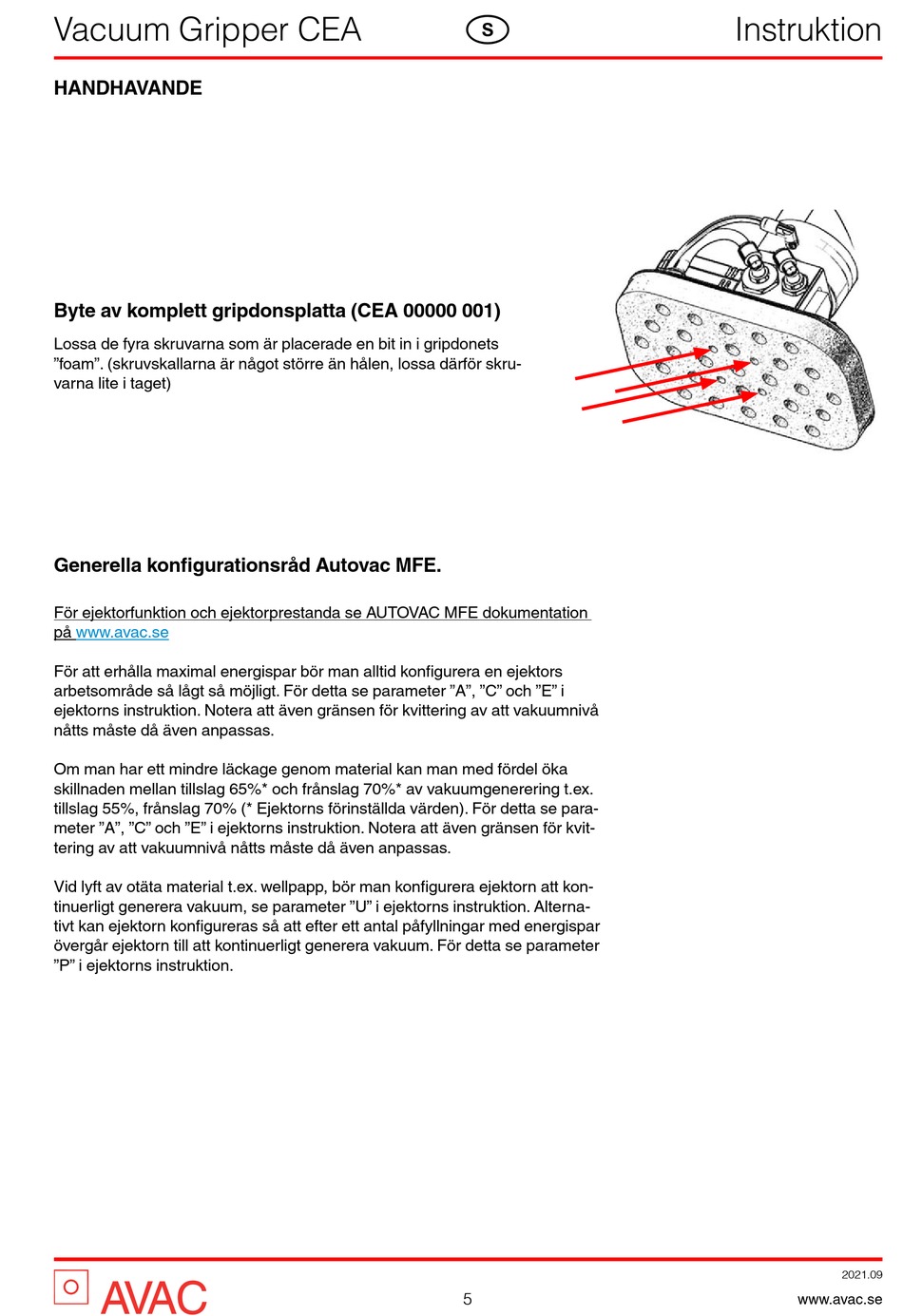

Handhavande - Avac Cea Bedienungsanleitung

Vacuum Gripper CEA Instruktion
U

HANDHAVANDE

Byte av komplett gripdonsplatta (CEA 00000 001)
Lossa de fyra skruvarna som är placerade en bit in i gripdonets
"foam". (skruvskallarna är något större än hålen, lossa därför skru-
varna lite i taget)
Generella konfigurationsråd Autovac MFE.
För ejektorfunktion och ejektorprestanda se AUTOVAC MFE dokumentation
på www.avac.se
För att erhålla maximal energispar bör man alltid konfigurera en ejektors
arbetsområde så lågt så möjligt. För detta se parameter "A", "C" och "E" i
ejektorns instruktion. Notera att även gränsen för kvittering av att vakuumnivå
nåtts måste då även anpassas.
Om man har ett mindre läckage genom material kan man med fördel öka
skillnaden mellan tillslag 65%* och frånslag 70%* av vakuumgenerering t.ex.
tillslag 55%, frånslag 70% (* Ejektorns förinställda värden). För detta se para-
meter "A", "C" och "E" i ejektorns instruktion. Notera att även gränsen för kvit-
tering av att vakuumnivå nåtts måste då även anpassas.
Vid lyft av otäta material t.ex. wellpapp, bör man konfigurera ejektorn att kon-
tinuerligt generera vakuum, se parameter "U" i ejektorns instruktion. Alterna-
tivt kan ejektorn konfigureras så att efter ett antal påfyllningar med energispar
övergår ejektorn till att kontinuerligt generera vakuum. För detta se parameter
"P" i ejektorns instruktion.
2021.09
5
www.avac.se
