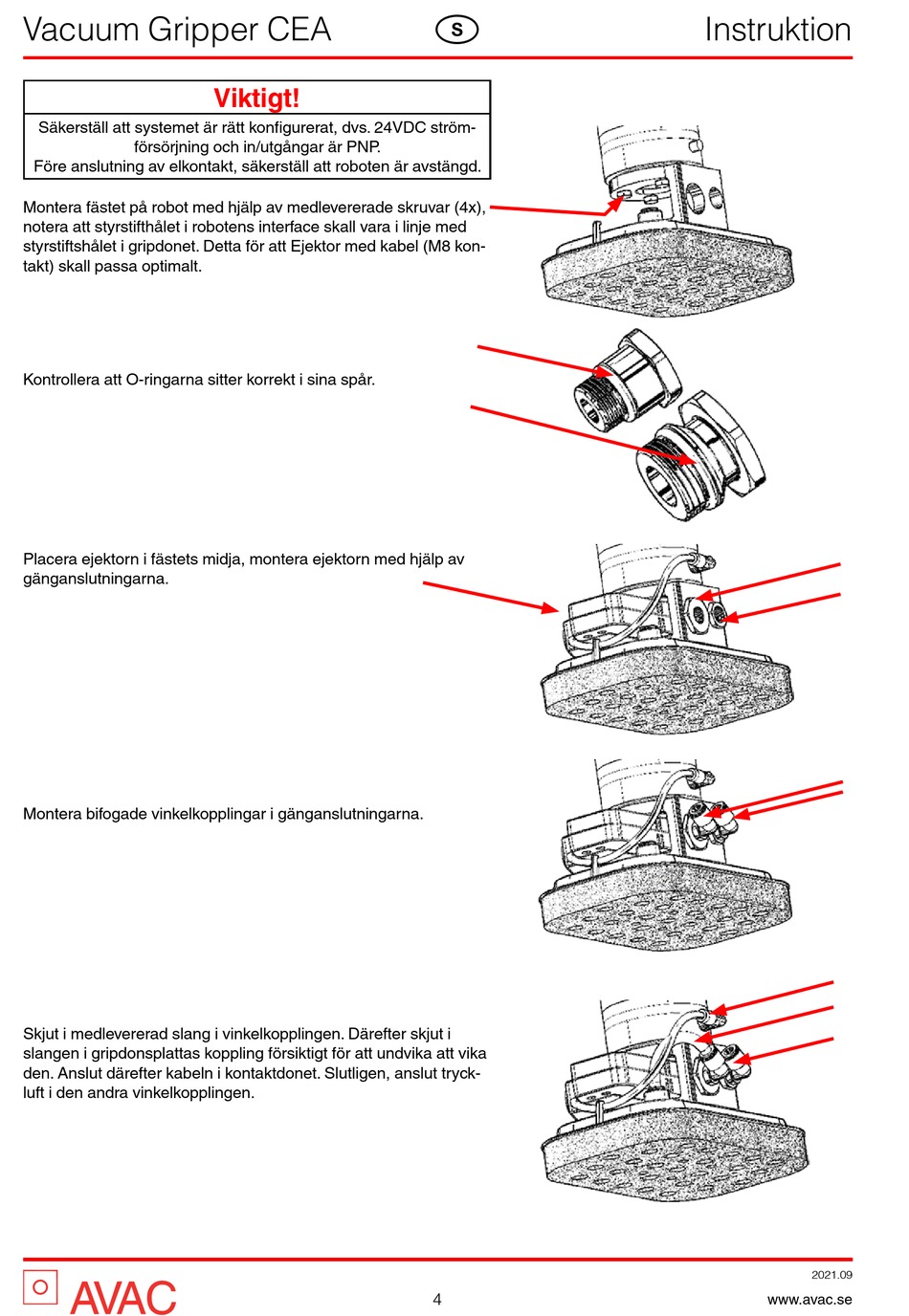

Vacuum Gripper CEA Instruktion
U
Viktigt!
Säkerställ att systemet är rätt konfigurerat, dvs. 24VDC ström-
försörjning och in/utgångar är PNP.
Före anslutning av elkontakt, säkerställ att roboten är avstängd.
Montera fästet på robot med hjälp av medlevererade skruvar (4x),
notera att styrstifthålet i robotens interface skall vara i linje med
styrstiftshålet i gripdonet. Detta för att Ejektor med kabel (M8 kon-
takt) skall passa optimalt.
Kontrollera att O-ringarna sitter korrekt i sina spår.
Placera ejektorn i fästets midja, montera ejektorn med hjälp av
gänganslutningarna.
Montera bifogade vinkelkopplingar i gänganslutningarna.
Skjut i medlevererad slang i vinkelkopplingen. Därefter skjut i
slangen i gripdonsplattas koppling försiktigt för att undvika att vika
den. Anslut därefter kabeln i kontaktdonet. Slutligen, anslut tryck-
luft i den andra vinkelkopplingen.
