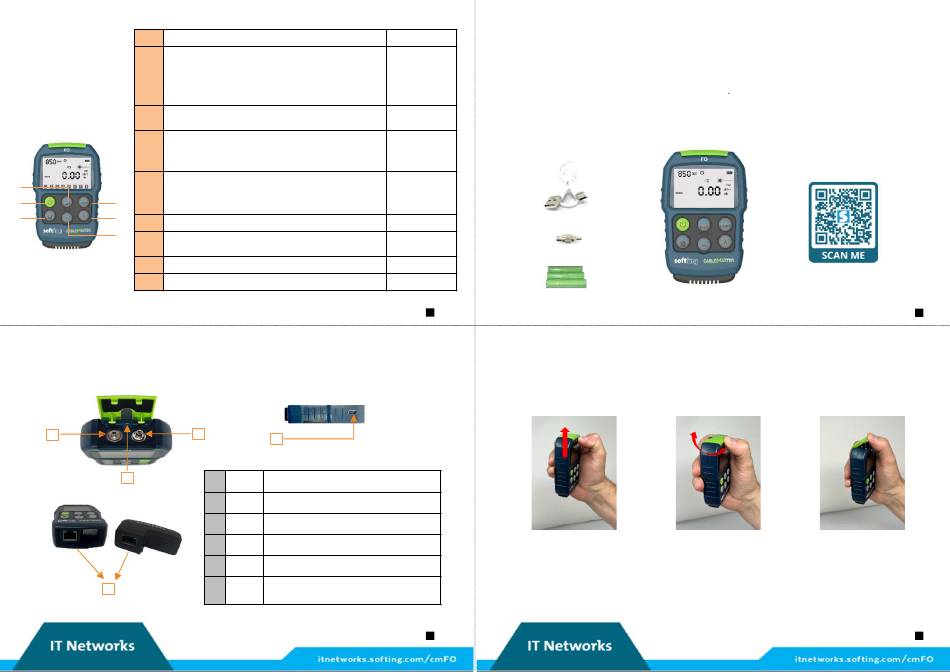

Softing CABLEMASTER FO Bedienungsanleitung Seite 2

Bedienfeld
Taste Kurzes Drücken
Einschalten des Gerätes
(beim Einschalten kurz drücken >
die Auto-OFF-Funktion wird deaktiviert)
K1
Speichern des aktuellen Referenzwertes im Kalibrierungs-
Modus (CAL)
Abruf der gespeicherten Daten (bis zu 50 Ergebnisse)
K2
Umschaltung der Einheiten (db, dBm, mW)
Wert-Erhöhung um 0.05 dB im Kalibrierungs-Modus (CAL)
K3
Abruf/Scrollen der gespeicherten Daten
VFL Button, Umschaltung CW/1Hz/2Hz Rotlicht
K3
Wert-Verringerung um 0.05 dB im Kalibrierungs-Modus (CAL)
K4
K5
K1 Abruf/Scrollen der gespeicherten Daten
K2 K6
EIN-/AUS Hintergrundbeleuchtung
K5
K4
Umschaltung der Wellenlänge
K6
850/1300/1310/1490/1550/1625/1650
Enter/Quit Kalibrierungs-Modus (CAL)
K2+K5
Wiederherstellung der Werkskalibrierungswerte
K3+K5
Schnittstellen
1
2
5
3
4
Nr. Funktion Beschreibung
VFL Anschluss – Universal 2.5mm
1 VFL
LED Taschenlampe
2
Optischer Powermeter Anschluss – 2.5mm
3 OPM
Type-C USB Ladeanschluss
4
RJ-45 Hauptgeräte Anschluss und RJ-45
5
Remote (Patchcord Test)
Wartungsarbeiten
Langes Drücken
Bei Verwendung von AAA Batterien darf das Gerät nicht geladen werden
•
Ausschalten
• Es wird empfohlen, den Universal Anschluss des Geräts und das Messkabel regelmäßig zu reinigen,
spätestens wenn diese durch den Gebrauch verschmutzt sind. Es werden optische
Aktuellen Wert Reinigungsmaterialien empfohlen. Achten Sie bitte darauf, dass das Reinigungsmittel nicht in das
speichern Innere des Geräts gelangt.
Aktuellen Wert
Packungsinhalt
als Referenzwert
setzen
1 x USB Ladekabel
Taschenlampe
1 x Adapter 2.5 zu 1.25 mm
3 x AAA NiMH 1.2 V Akkus
4
So öffnen Sie die obere Abdeckung des CableMaster FO
FALSCH
Wenden Sie keine Gewalt an, um
es zu öffnen!
5
1 x Hauptgerät mit integrierter
Remote
RICHTIG
Eindrücken
Drücken Sie leicht hinein, um die Die obere Abdeckung lässt sich leicht
Verriegelung zu lösen!
6
RICHTIG
öffnen!
