4

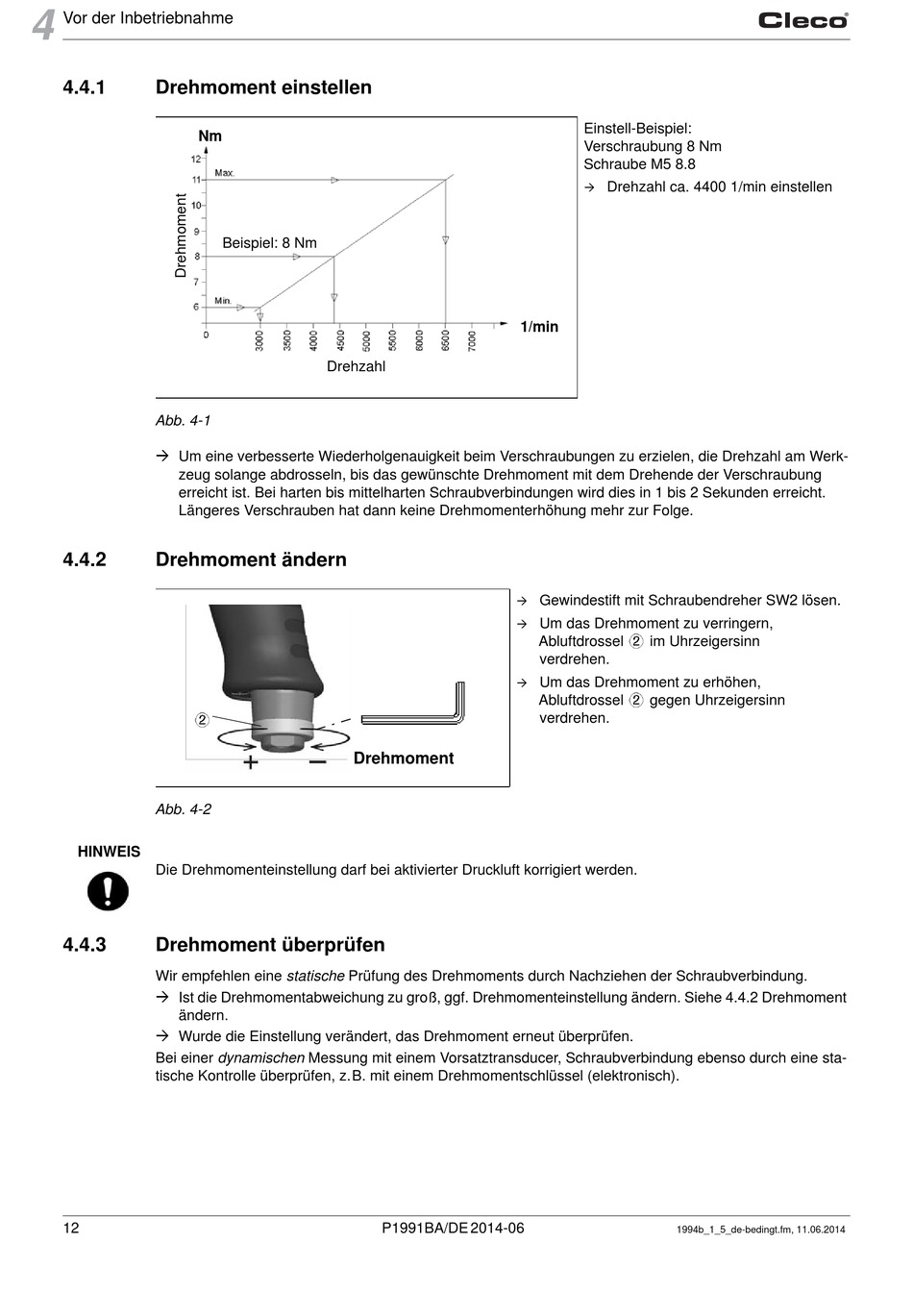

Vor der Inbetriebnahme
4.4.1
Drehmoment einstellen
Nm
Abb. 4-1
Um eine verbesserte Wiederholgenauigkeit beim Verschraubungen zu erzielen, die Drehzahl am Werk-
zeug solange abdrosseln, bis das gewünschte Drehmoment mit dem Drehende der Verschraubung
erreicht ist. Bei harten bis mittelharten Schraubverbindungen wird dies in 1 bis 2 Sekunden erreicht.
Längeres Verschrauben hat dann keine Drehmomenterhöhung mehr zur Folge.
4.4.2
Drehmoment ändern
Abb. 4-2
HINWEIS
Die Drehmomenteinstellung darf bei aktivierter Druckluft korrigiert werden.
4.4.3
Drehmoment überprüfen
Wir empfehlen eine statische Prüfung des Drehmoments durch Nachziehen der Schraubverbindung.
Ist die Drehmomentabweichung zu groß, ggf. Drehmomenteinstellung ändern. Siehe 4.4.2 Drehmoment
ändern.
Wurde die Einstellung verändert, das Drehmoment erneut überprüfen.
Bei einer dynamischen Messung mit einem Vorsatztransducer, Schraubverbindung ebenso durch eine sta-
tische Kontrolle überprüfen, z. B. mit einem Drehmomentschlüssel (elektronisch).
12
Beispiel: 8 Nm
Drehzahl
Drehmoment
P1991BA/DE 2014-06
Einstell-Beispiel:
Verschraubung 8 Nm
Schraube M5 8.8
Drehzahl ca. 4400 1/min einstellen
1/min
Gewindestift mit Schraubendreher SW2 lösen.
Um das Drehmoment zu verringern,
Abluftdrossel
im Uhrzeigersinn
verdrehen.
Um das Drehmoment zu erhöhen,
Abluftdrossel
gegen Uhrzeigersinn
verdrehen.
1994b_1_5_de-bedingt.fm, 11.06.2014
