Busch-Jaeger Busch-Welcome 83200-UP Serie Bedienungsanleitung Seite 9

Pos: 25 /DinA4 - Anleitungen Online/Ueberschriften/3./Abschlusswiderstand @ 19\mod_1321958079906_1.doc @ 110081 @ 3 @ 1
5.2.3 Abschlusswiderstand
Pos: 26 /DinA4 - Anleitungen Online/Inhalt/xx_KNX/DoorEntry/Bedienung/Abschlusswiderstand setzen 83200-U-xxx @ 19\mod_1310565620136_1.doc @ 107752 @ @ 1

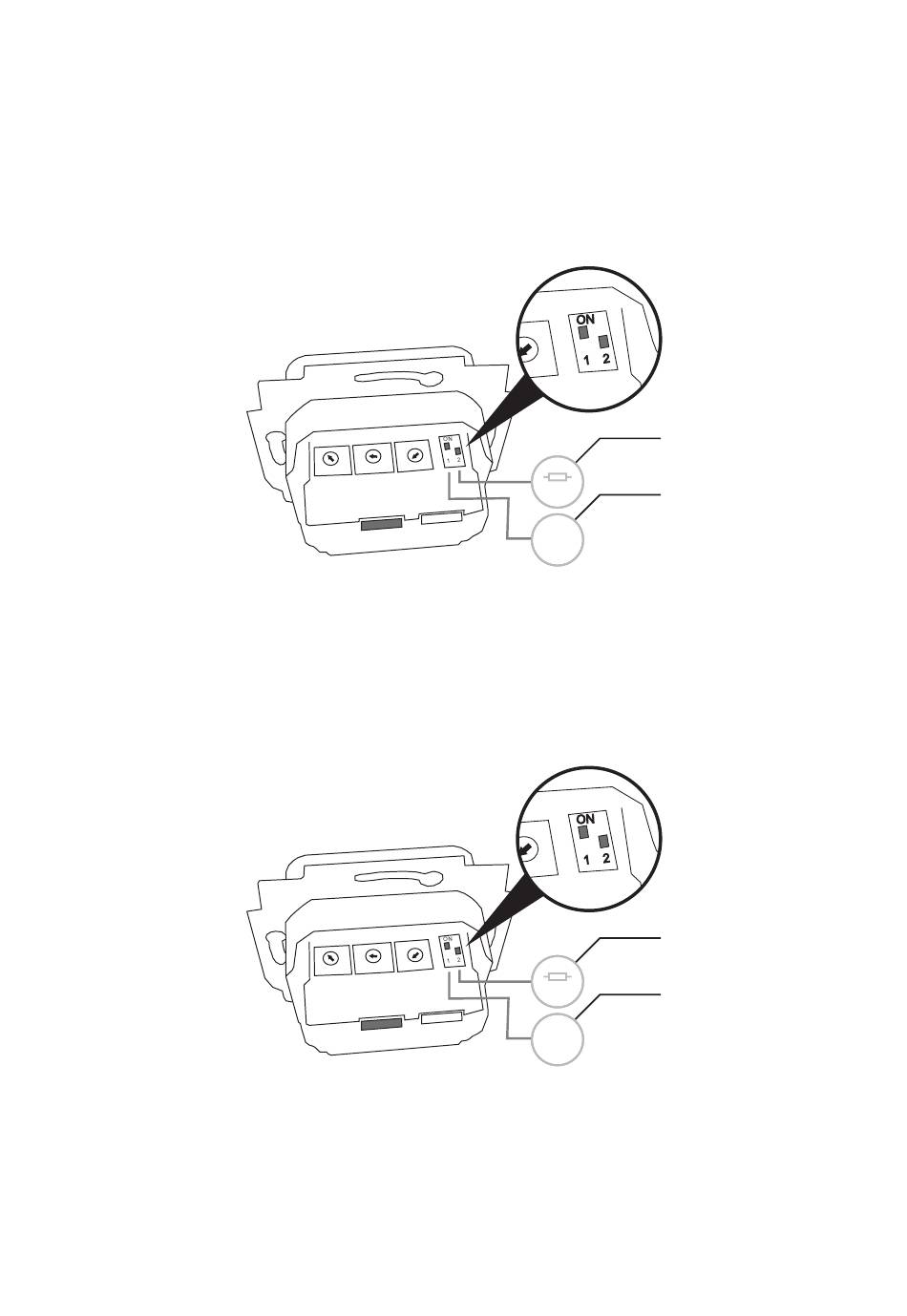

Abb. 5: Abschlusswiderstand am Gerät setzen
• Setzen Sie in reinen Audioinstallationen den Abschlusswiderstand (2) immer auf „OFF".
• Setzen Sie in Videoinstallationen oder gemischten Audio- und Videoinstallationen den Abschlusswiderstand bei den
letzten Geräten eines Zweiges auf „ON".
Pos: 27 /DinA4 - Anleitungen Online/Inhalt/xx_KNX/DoorEntry/Bedienung/Master/Slave Schalter setzen 83200-U-xxx @ 19\mod_1310565763381_1.doc @ 107760 @ 3 @ 1
5.2.4 Master/Slave Schalter setzen
Abb. 6:
In jeder Wohnung muss eine Station „Master" sein. Alle weiteren Innenstationen in derselben Wohnung müssen „Slave" sein.
Innenstation, die als „Master" eingerichtet wird
Setzen Sie den Schalter „M"(1-1) auf „ON".
Alle anderen Innenstationen
Setzen Sie den Schalter „S"(1-2) auf „OFF".
Pos: 28 /Spezial/Neues Layout 2010/Steuermodule_Neues_Layout_2010/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.doc @ 52148 @ @ 1
1
0
3
1
0
3
2
RC
1
M/S
2
RC
1
M/S
| 0073-1-7475 | 9
