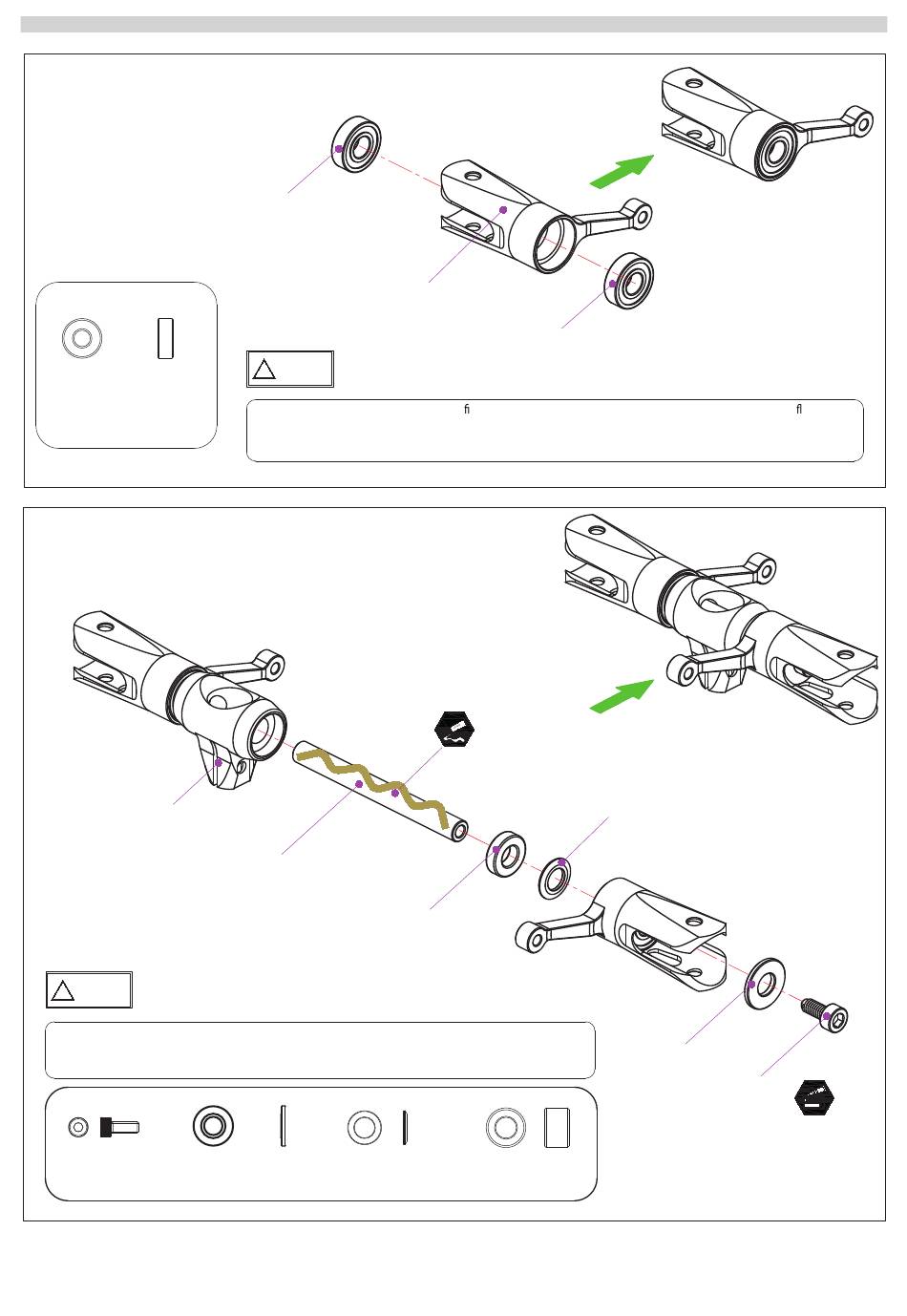

Step 1 / Krok 1 / Schritt 1
Bearing-682ZZ
Kul. ložisko 682ZZ
Kugellager 682ZZ
(Ø2.5xØ6x2.6mm) 4x
Metal main rotor housing
Náboj rotorové hlavy
Metall Hauptrotorgehäuse
CAUTION
POZOR
!
VORSICHT
After the feathering shaft screw is locked, please note that the rotor holder can rotate smoothly!
Po dotažení upevňovacích šroubů unašečů se ujistěte, že se hřídel nosného rotoru může volně otáčet!
Nach Befestigung der Rotorwelle stellen Sie sicher, dass die Blatthalter frei drehen können!
Socket screw
Washer
Imbusový šroub
Podložka
Inbusschraube
Unterlagscheibe
(M1.6x3mm) 2x
(Ø2.6xØ4.8x0.4mm) 2x
Bearing-682ZZ
Kul. ložisko 682ZZ
Kugellager 682ZZ
Ø2.5xØ6x2.6mm
Main Rotor Blade Holder
Unašeč listů nosného rotoru
Hauptrotorblattträger
CAUTION
!
POZOR
VORSICHT
For the original assembled product, please con rm whether the screws have been glued and will not loosen before each ight.
U továrně sestaveného modelu se před každým vzletem ujistěte, že všechny šrouby jsou dotažené a zajištěné, a nemohou se uvolnit.
Stellen Sie bei einem werkseitig montierten Modell sicher, dass alle Schrauben vor jedem Start festgezogen und gesichert sind
und sich nicht lösen können.
Feathering shaft
Hřídel nosného rotoru
Hauptrotorwelle
Damper rubber
Ø2.5x25.6mm
Tlumící gumový kroužek
Dämpfungsgummi
Ø2.45xØ4.95x1.4mm
Washer
Podložka
Unterlagscheibe
(Ø2.6xØ5.9x0.8mm) 2x
Bearing-682ZZ
Kul. ložisko 682ZZ
Kugellager 682ZZ
Ø2.5xØ6x2.6mm
Washer
Podložka
Unterlagscheibe
Ø2.6xØ4.8x0.4mm
Damper rubber
Tlumící gumový kroužek
Dämpfungsgummi
Ø2.45xØ4.95x1.4mm
6
Washer
Podložka
Unterlagscheibe
Ø2.6xØ5.9x0.8mm-2
Socket screw
Imbusový šroub
Inbusschraube
M1.6x3mm
