- Seite 1 TC005 Handheld Thermal Imaging Camera | User Manual...
- Seite 3 English EN I 4...
- Seite 15 Deutsch DE I 16...

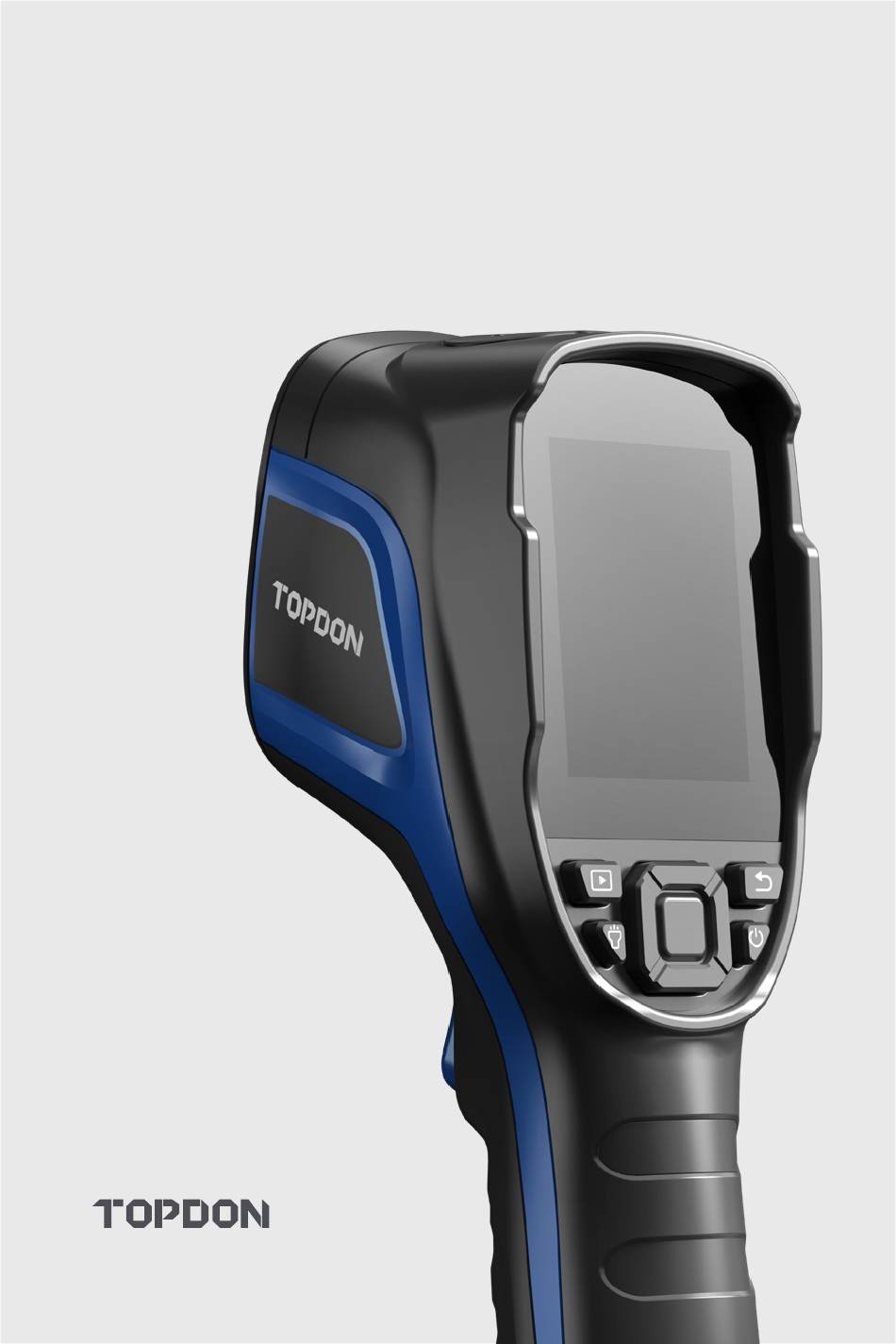

- Seite 16 Sie das Objektiv nicht. Zerlegen Sie das Gerät nicht. Über TC005 TOPDON's TC005 ist eine 256*192 große, tragbare Wärmebildkamera, die für die Inspektion und Wartung von Anlagen verwendet wird. Dieses Gerät kann in der Hausheizung, bei der Erkennung des Wasserlecks und zum Landwirtschaft-Schutz verwendet werden.
- Seite 17 Abschnitt 1 Was ist in der Box? USB-Kabel Netzadapter (Typ-A auf Typ-C) USER MANUAL TC005 Bedienungsa- Tragetasche Wärmebildkamera nleitung DE I 18...
-
Seite 18: Produktübersicht
Abschnitt 2 Produktübersicht Abbildung 2.1.1 DE I 19... - Seite 19 1. Tastatur Langes Drücken zum Ein- und Stromtaste Ausschalten Kurzes Drücken zum Zurück-Taste Zurückkehren zur vorherigen Seite Kurzes Drücken zum Ansehen Alben-Taste gespeicherter Fotos und Videos Langes Drücken zum Ein-und Blitzlicht-Taste Ausschalten des Blitzlichtes Aufwärts / Abwärts Kurzes Drücken zum Gehenin in / Links / Rechts- die gewünschte Richtung Tasten...
- Seite 20 Video zu speichern. Notiz: Sie können auch wählen, dass alle mit Ihrem TC005- Gerät aufgenommenen Fotos automatisch gespeichert werden. Zum Aktivieren der Funktion gehen Sie zu Einstellungen > Fotoeinstellungen, und aktivieren Sie Foto automatisch speichern. 5. Kamera mit sichtbarem Licht 6.
-
Seite 21: Verwendung Von Tc005 Im Standalone-Modus
Modus Ihr TC005 kann außer der eigenständigen Nutzung auch mit einem Windows-basierten Computer zusammenarbeiten. Dieser Abschnitt zeigt, wie Sie Ihr TC005 für die Arbeit mit einem Windows-basierten Computer zur Bildschirmprojektion und Bildanalyse konfigurieren. Erste Schritte Downloaden und installieren Sie die TDView Software Gehen Sie auf www.topdon.com/products/tc005 und klicken Sie... -
Seite 22: Projizieren Sie Ihren Tc005-Bildschirm Auf Den Pc
Computer (siehe Abbildung 4.1.1). Abbildung 4.1.1 Projizieren Sie Ihren TC005-Bildschirm auf den PC Zum Projizieren des Bildschirms Ihres TC005 auf den PC müssen Sie zunächst den TC005 in den USB-Modus schalten (Gehen Sie zu Einstellung > Systemeinstellung, und tippen Sie auf Benutzungsmodus, um in den USB-Modus zu wechseln). -
Seite 23: Spezifikation
Abschnitt 5 Spezifikation Auflösung der Infrarotkamera 256*192 Spektralbereich 8 to 14 μm Pixelgröße 12 μm NETD < 40 mK 52.5°x 39.5° IFOV 3,85 mrad Messbereich -4 bis 1022ºF (-20 bis 550ºC) ±2 ºC oder ±2 % des Messwerts, Messgenauigkeit der größere Wert hat Vorrang Auflösung der Messung 0,1°C 2 GB RAM + 16 GB interner... - Seite 24 Abschnitt 6 Kann der TC005 Objekte unter Wasser, durch Glas oder eine Wand erkennen? Nein. Infrarotdetektoren erfassen hauptsächlich den langwelligen Infrarotbereich von 8~14 μm und können nur zur Messung der Oberflächentemperatur benutzt werden. Warum zeigt das Gerät eine niedrigere Temperatur, wenn es weit vom Objekt entfernt ist, und eine höhere Temperatur,...
- Seite 25 Teil oder Gerät gemäß seiner Analyse und Bestätigung des technischen Supports entweder reparieren oder ersetzen. TOPDON haftet nicht für Neben- oder Folgeschäden, die durch den Gebrauch, den Missbrauch oder die Montage des Geräts entstehen. Bei Widersprüchen zwischen der TOPDON-Gewährleistungsrichtlinie und den örtlichen Regelungen haben die örtlichen Regelungen...
