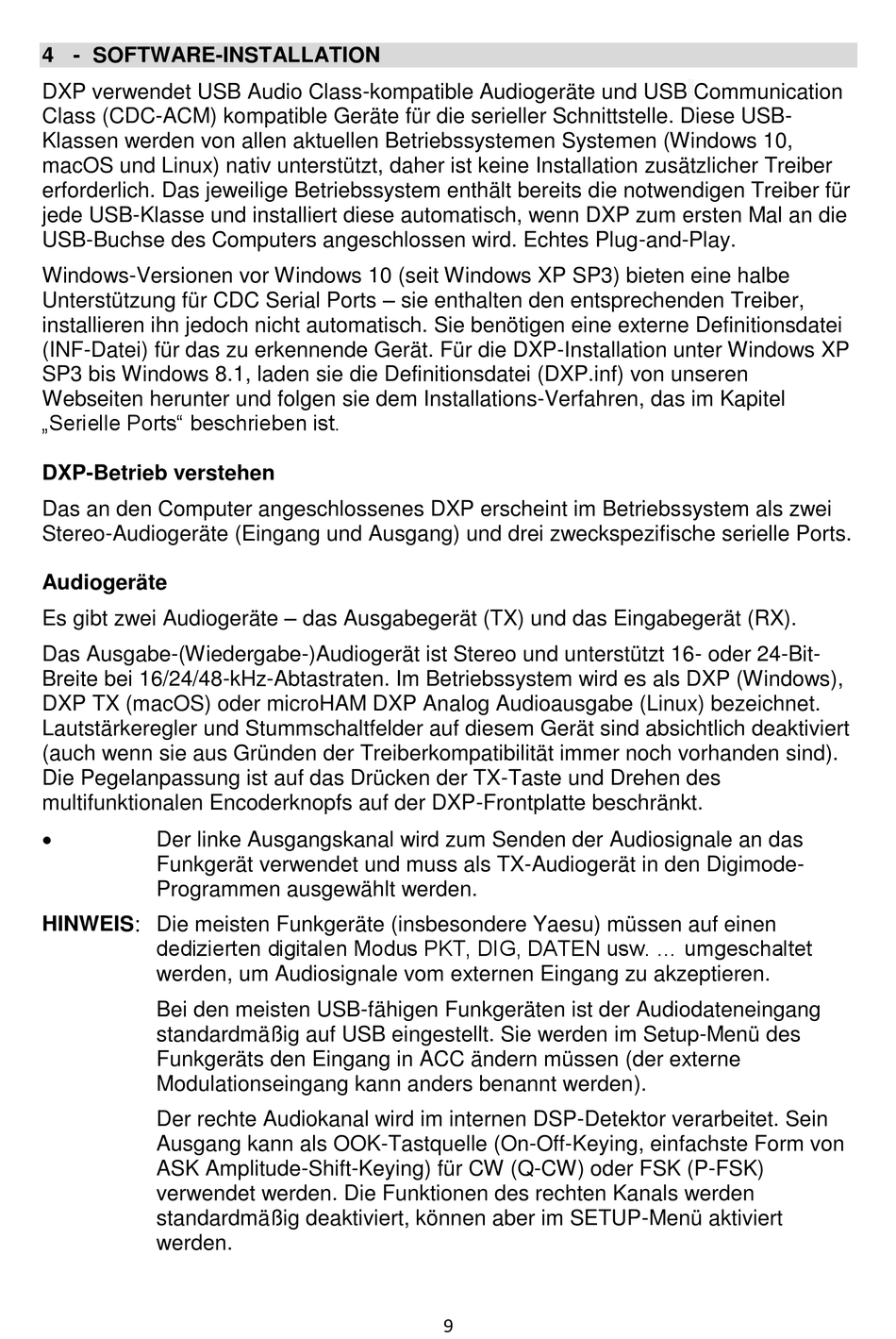

4 - SOFTWARE-INSTALLATION
DXP verwendet USB Audio Class-kompatible Audiogeräte und USB Communication
Class (CDC-ACM) kompatible Geräte für die serieller Schnittstelle. Diese USB-
Klassen werden von allen aktuellen Betriebssystemen Systemen (Windows 10,
macOS und Linux) nativ unterstützt, daher ist keine Installation zusätzlicher Treiber
erforderlich. Das jeweilige Betriebssystem enthält bereits die notwendigen Treiber für
jede USB-Klasse und installiert diese automatisch, wenn DXP zum ersten Mal an die
USB-Buchse des Computers angeschlossen wird. Echtes Plug-and-Play.
Windows-Versionen vor Windows 10 (seit Windows XP SP3) bieten eine halbe
Unterstützung für CDC Serial Ports – sie enthalten den entsprechenden Treiber,
installieren ihn jedoch nicht automatisch. Sie benötigen eine externe Definitionsdatei
(INF-Datei) für das zu erkennende Gerät. Für die DXP-Installation unter Windows XP
SP3 bis Windows 8.1, laden sie die Definitionsdatei (DXP.inf) von unseren
Webseiten herunter und folgen sie dem Installations-Verfahren, das im Kapitel
„Serielle Ports" beschrieben ist.
DXP-Betrieb verstehen
Das an den Computer angeschlossenes DXP erscheint im Betriebssystem als zwei
Stereo-Audiogeräte (Eingang und Ausgang) und drei zweckspezifische serielle Ports.
Audiogeräte
Es gibt zwei Audiogeräte – das Ausgabegerät (TX) und das Eingabegerät (RX).
Das Ausgabe-(Wiedergabe-)Audiogerät ist Stereo und unterstützt 16- oder 24-Bit-
Breite bei 16/24/48-kHz-Abtastraten. Im Betriebssystem wird es als DXP (Windows),
DXP TX (macOS) oder microHAM DXP Analog Audioausgabe (Linux) bezeichnet.
Lautstärkeregler und Stummschaltfelder auf diesem Gerät sind absichtlich deaktiviert
(auch wenn sie aus Gründen der Treiberkompatibilität immer noch vorhanden sind).
Die Pegelanpassung ist auf das Drücken der TX-Taste und Drehen des
multifunktionalen Encoderknopfs auf der DXP-Frontplatte beschränkt.
Der linke Ausgangskanal wird zum Senden der Audiosignale an das
Funkgerät verwendet und muss als TX-Audiogerät in den Digimode-
Programmen ausgewählt werden.
HINWEIS: Die meisten Funkgeräte (insbesondere Yaesu) müssen auf einen
dedizierten digitalen Modus PKT, DIG, DATEN usw. ... umgeschaltet
werden, um Audiosignale vom externen Eingang zu akzeptieren.
Bei den meisten USB-fähigen Funkgeräten ist der Audiodateneingang
standardmäßig auf USB eingestellt. Sie werden im Setup-Menü des
Funkgeräts den Eingang in ACC ändern müssen (der externe
Modulationseingang kann anders benannt werden).
Der rechte Audiokanal wird im internen DSP-Detektor verarbeitet. Sein
Ausgang kann als OOK-Tastquelle (On-Off-Keying, einfachste Form von
ASK Amplitude-Shift-Keying) für CW (Q-CW) oder FSK (P-FSK)
verwendet werden. Die Funktionen des rechten Kanals werden
standardmäßig deaktiviert, können aber im SETUP-Menü aktiviert
werden.
9
