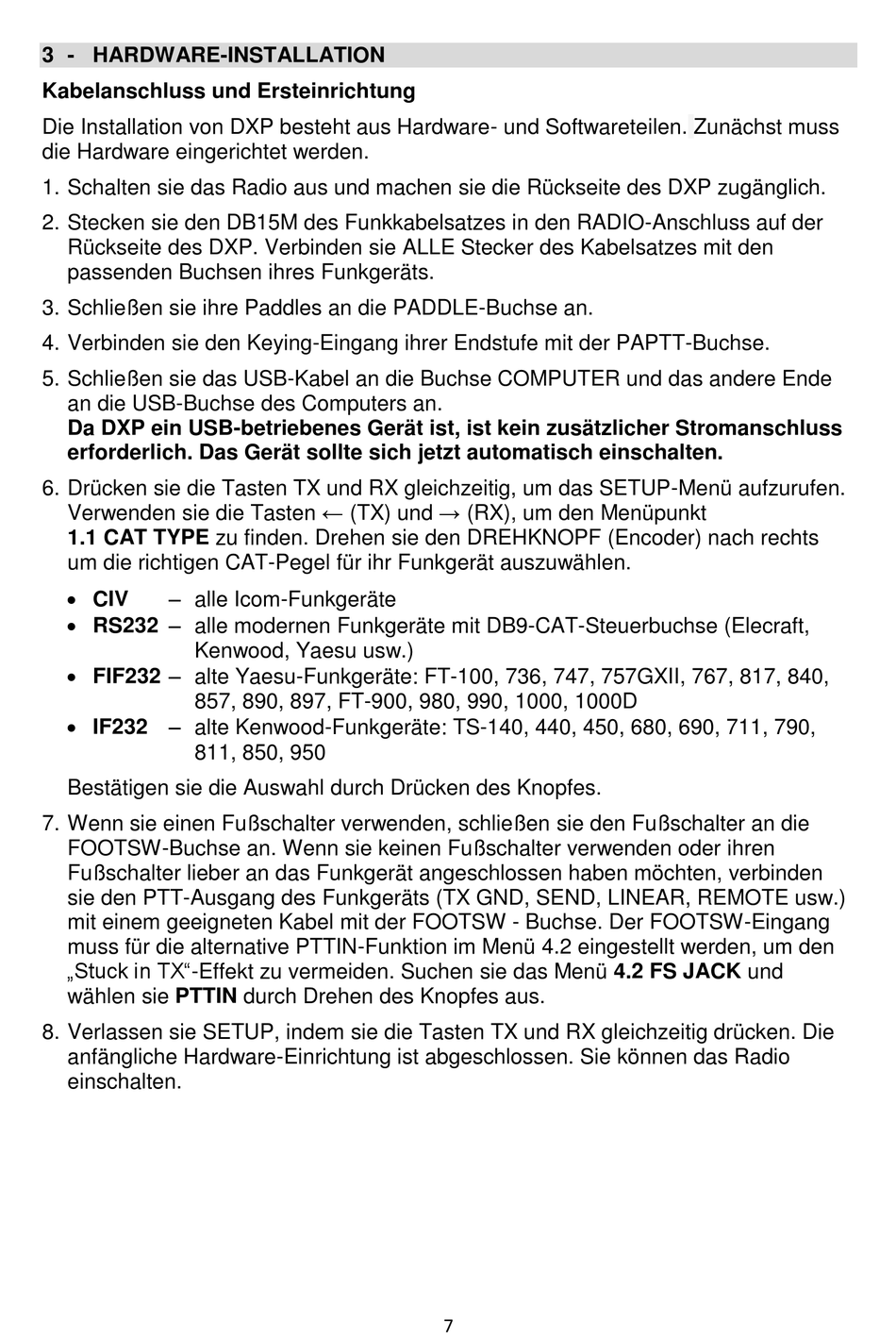

3 - HARDWARE-INSTALLATION

Kabelanschluss und Ersteinrichtung

Die Installation von DXP besteht aus Hardware- und Softwareteilen. Zunächst muss
die Hardware eingerichtet werden.
1. Schalten sie das Radio aus und machen sie die Rückseite des DXP zugänglich.
2. Stecken sie den DB15M des Funkkabelsatzes in den RADIO-Anschluss auf der
Rückseite des DXP. Verbinden sie ALLE Stecker des Kabelsatzes mit den
passenden Buchsen ihres Funkgeräts.
3. Schließen sie ihre Paddles an die PADDLE-Buchse an.
4. Verbinden sie den Keying-Eingang ihrer Endstufe mit der PAPTT-Buchse.
5. Schließen sie das USB-Kabel an die Buchse COMPUTER und das andere Ende
an die USB-Buchse des Computers an.
Da DXP ein USB-betriebenes Gerät ist, ist kein zusätzlicher Stromanschluss
erforderlich. Das Gerät sollte sich jetzt automatisch einschalten.
6. Drücken sie die Tasten TX und RX gleichzeitig, um das SETUP-Menü aufzurufen.
Verwenden sie die Tasten ← (TX) und → (RX), um den Menüpunkt
1.1 CAT TYPE zu finden. Drehen sie den DREHKNOPF (Encoder) nach rechts
um die richtigen CAT-Pegel für ihr Funkgerät auszuwählen.
 CIV
– alle Icom-Funkgeräte
 RS232 – alle modernen Funkgeräte mit DB9-CAT-Steuerbuchse (Elecraft,
Kenwood, Yaesu usw.)
 FIF232 – alte Yaesu-Funkgeräte: FT-100, 736, 747, 757GXII, 767, 817, 840,
857, 890, 897, FT-900, 980, 990, 1000, 1000D
 IF232 – alte Kenwood-Funkgeräte: TS-140, 440, 450, 680, 690, 711, 790,
811, 850, 950
Bestätigen sie die Auswahl durch Drücken des Knopfes.
7. Wenn sie einen Fußschalter verwenden, schließen sie den Fußschalter an die
FOOTSW-Buchse an. Wenn sie keinen Fußschalter verwenden oder ihren
Fußschalter lieber an das Funkgerät angeschlossen haben möchten, verbinden
sie den PTT-Ausgang des Funkgeräts (TX GND, SEND, LINEAR, REMOTE usw.)
mit einem geeigneten Kabel mit der FOOTSW - Buchse. Der FOOTSW-Eingang
muss für die alternative PTTIN-Funktion im Menü 4.2 eingestellt werden, um den
„Stuck in TX"-Effekt zu vermeiden. Suchen sie das Menü 4.2 FS JACK und
wählen sie PTTIN durch Drehen des Knopfes aus.
8. Verlassen sie SETUP, indem sie die Tasten TX und RX gleichzeitig drücken. Die
anfängliche Hardware-Einrichtung ist abgeschlossen. Sie können das Radio
einschalten.
7
