Setup Menü - microHAM DXP Bedienungsanleitung

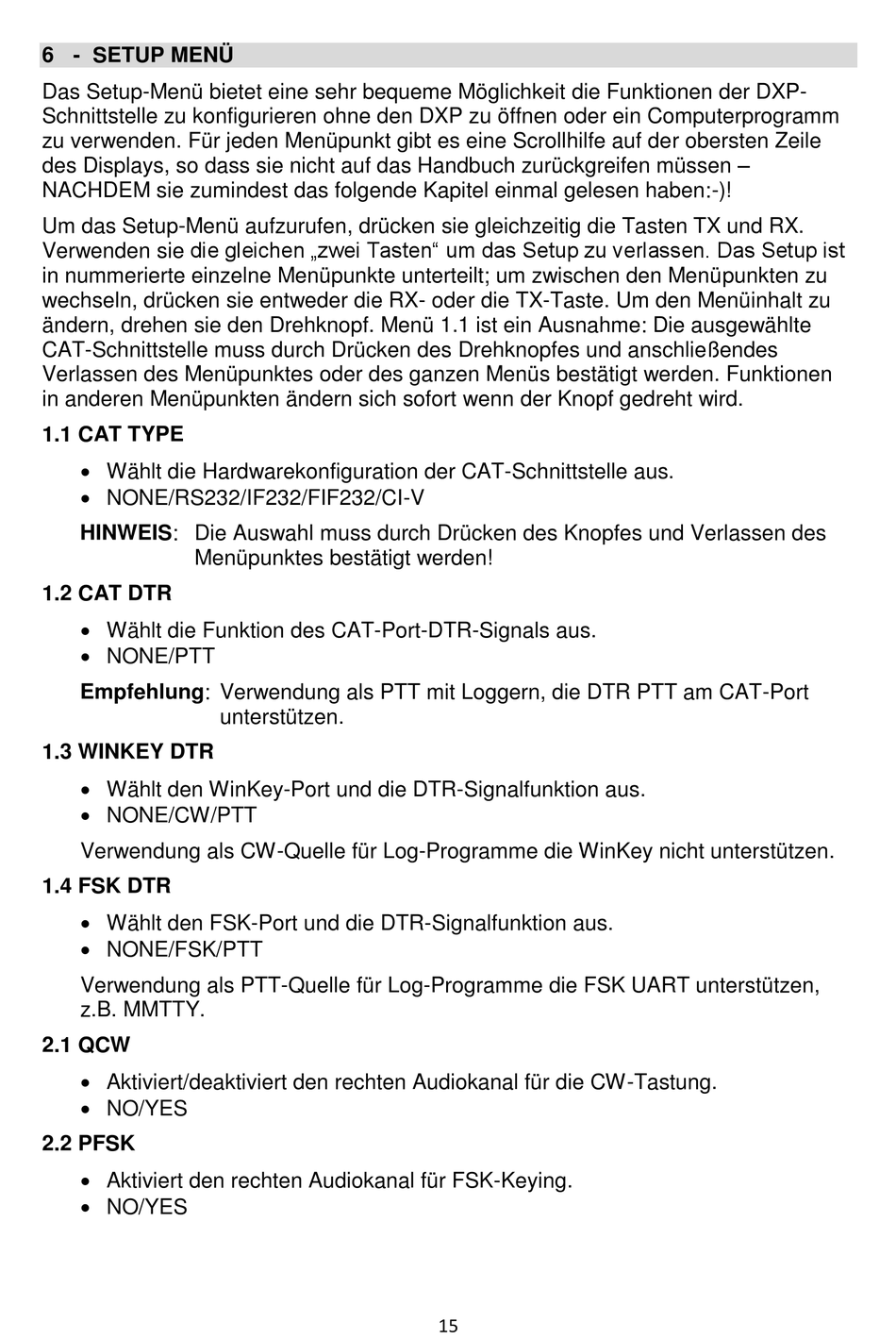

6 - SETUP MENÜ
Das Setup-Menü bietet eine sehr bequeme Möglichkeit die Funktionen der DXP-
Schnittstelle zu konfigurieren ohne den DXP zu öffnen oder ein Computerprogramm
zu verwenden. Für jeden Menüpunkt gibt es eine Scrollhilfe auf der obersten Zeile
des Displays, so dass sie nicht auf das Handbuch zurückgreifen müssen –
NACHDEM sie zumindest das folgende Kapitel einmal gelesen haben:-)!
Um das Setup-Menü aufzurufen, drücken sie gleichzeitig die Tasten TX und RX.
Verwenden sie die gleichen „zwei Tasten" um das Setup zu verlassen. Das Setup ist
in nummerierte einzelne Menüpunkte unterteilt; um zwischen den Menüpunkten zu
wechseln, drücken sie entweder die RX- oder die TX-Taste. Um den Menüinhalt zu
ändern, drehen sie den Drehknopf. Menü 1.1 ist ein Ausnahme: Die ausgewählte
CAT-Schnittstelle muss durch Drücken des Drehknopfes und anschließendes
Verlassen des Menüpunktes oder des ganzen Menüs bestätigt werden. Funktionen
in anderen Menüpunkten ändern sich sofort wenn der Knopf gedreht wird.
1.1 CAT TYPE
 Wählt die Hardwarekonfiguration der CAT-Schnittstelle aus.
 NONE/RS232/IF232/FIF232/CI-V
HINWEIS: Die Auswahl muss durch Drücken des Knopfes und Verlassen des
Menüpunktes bestätigt werden!
1.2 CAT DTR
 Wählt die Funktion des CAT-Port-DTR-Signals aus.
 NONE/PTT
Empfehlung: Verwendung als PTT mit Loggern, die DTR PTT am CAT-Port
1.3 WINKEY DTR
 Wählt den WinKey-Port und die DTR-Signalfunktion aus.
 NONE/CW/PTT
Verwendung als CW-Quelle für Log-Programme die WinKey nicht unterstützen.
1.4 FSK DTR
 Wählt den FSK-Port und die DTR-Signalfunktion aus.
 NONE/FSK/PTT
Verwendung als PTT-Quelle für Log-Programme die FSK UART unterstützen,
z.B. MMTTY.
2.1 QCW
 Aktiviert/deaktiviert den rechten Audiokanal für die CW-Tastung.
 NO/YES
2.2 PFSK
 Aktiviert den rechten Audiokanal für FSK-Keying.
 NO/YES
unterstützen.
15
