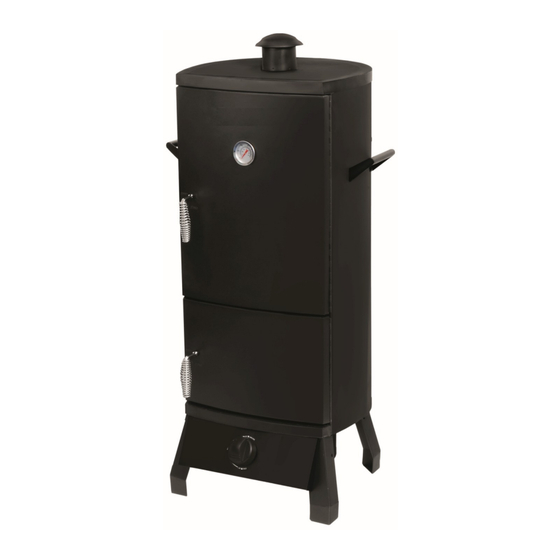

- Seite 1 ® El Fuego® Gasgrill Nutzerhandbuch Modell: Portland Artikelnummer: AY0317 Gerätekennung: DJ55130a Importeur: ARTE Living GmbH - Boschring 13 - 91161 Hilpoltstein, Deutschland...
-
Seite 2: Allgemeine Sicherheitshinweise Für Die Nutzung Eines Gasgrills
Allgemeine Sicherheitshinweise für die Nutzung eines Gasgrills >> Bei Gasgeruch: Schließen Sie umgehend die Gaszufuhr zum Gerät. Löschen Sie alle offenen Flammen. Öffnen Sie den Deckel. Sollte sich der Gasgeruch nicht rasch ver üchtigen, treten Sie vom Gerät fern und halten Sie auch andere Personen vom Gerät fern. -
Seite 3: Explosionszeichnung & Teileliste
Explosionszeichnung & Teileliste Räucherkammer Kamin Grillrost Wasserschale Aromenschale Handgriff Führungsschiene Brennerabdeckung Drehregler Bedienfeld Standbein Brennerventil und -regler Aufhänger Verschlussbügel Türgriff 17x Schraube M6 x 12 mm 8x Schraube M5 x 10 mm 8x Mutter M5... - Seite 4 Montage Während der Montage Schrauben nur handfest anziehen, da die Einzelkomponenten etwas Spiel zueinander haben müssen. Neu eingesetzte Teile sorgfältig aufeinander anpassen, um ein optimales Ergebnis zu erzielen. Schritt 1: Stellen Sie die Räucherkammer kopfüber auf den Boden. Die 4 Standbeine wie gezeigt mit je 3 Schrauben M6 x 12 an den entsprechenden Bohrungen fixieren.
- Seite 5 Schritt 3: Vom Brennerventil dessen vormontierte M4 Schrauben und Unterlegscheiben abnehmen. Das Ventilstück wie gezeigt durch das Loch im Bedienfeld führen und mit den vorher abge- nommenen Schrauben und Unterlegscheiben befestigen. Anschließend den Drehregler auf den dafür vorgesehenen Stift des Ventils aufstecken. Schritt 4: Das Bedienfeld wie gezeigt mit 2 Schrauben M6 x 12 an den...
- Seite 6 Schritt 5: Stellen Sie den Grill nun auf die Füße. Auf der linken und rechten Seite des Grills die Handgriffe mit je 4 Schrauben M5 x 10 und M5 Muttern anbringen und den sicheren Sitz prüfen. Schritt 6: Den Kamin vorsichtig in das Loch auf der Oberseite der Räucherkammer einpassen.
- Seite 7 Feder Schraube Türgriff Unterlegscheibe Verschlussklemme Schritt 7: Den Türgriff nach unten zeigend durch das Loch in der Tür führen. Von innen nacheinander eine Unterlegscheibe, eine Verschlussklemme (um 90° nach links gedreht), eine Feder, eine weitere Unterlegscheibe und eine Tür Schraube M6 x 12 auf den Türgriff aufstecken.
- Seite 8 Schritt 9: Den Haken wie gezeigt um das Schlauchende am Regler befestigen und anschließend am Handgriff aufhängen. Wenn der Grill nicht in Gebrauch ist, hängen Sie bitte den Schlauch und Regler immer auf diese Weise am Handgriff auf; dies schützt den Schlauch und Regler vor Verunreinigungen.
-
Seite 9: Anschließen Der Gas Asche
Anschließen der Gas asche Verwenden Sie nur Gas aschen, die über ein solches Ventil verfügen: >> Verbindung des Reglers mit der Gas asche: Ÿ Der Regler muss an einer Stelle montiert werden, an der die Temperatur 60°C nicht übersteigt. Ÿ Stellen Sie sicher, dass das Gas aschenventil geschlossen ist (ggf. -
Seite 10: Übersicht Über Die Wichtigsten Punkte Zum Einsatz Des Grills
>> Vorbereitung für die Prüfung: Ÿ Rauchen Sie nicht während der Prüfung. Ÿ Die Prüfung muss im Freien erfolgen, sowie fern von Zündquellen wie z.B. Elektrogeräten oder offenen Flammen und Funken ug. Ÿ Alle Flammen müssen erloschen und die Brenner abgeschaltet sein. Ÿ... -
Seite 11: Reinigung Des Grills
Sollte keine Zündung erfolgen, schalten Sie den/die Brenner wieder ab und führen Sie nach etwa 5 Minuten einen weiteren Zündversuch durch. Sollte die Zündung dauerhaft fehlschlagen, konsultieren Sie den Abschnitt „Fehlerbehebung“. Betriebsanweisungen Ÿ Halten Sie während des Betriebes Kinder oder Haustiere vom Grill fern. Ÿ... -
Seite 12: P Ege & Wartung
P ege & Wartung Ÿ Halten Sie den Einsatzort des Grills sauber. Eine saubere Umgebung reduziert den Reinigungsaufwand für den Grill selbst und ein sauberer Grill funktioniert zuverlässiger und benötigt seltener Reparaturen. Ÿ Sorgen Sie für einen sauberen Zustand der Brenner, sodass eine optimale Versorgung des Brenners mit Gas und Frischluft möglich ist, was für eine sichere und saubere Verbrennung erforderlich ist. -
Seite 13: Nahrungsmittelsicherheit
Tipps Ÿ Der Garzustand von Fleisch (z.B. blau, medium) wird auch durch die Fleischstärke beein usst. Ein sehr dünnes Stück Fleisch wird somit sehr viel schneller eine bestimmte Temperatur erreichen, als es den Anschein haben mag - bei einem sehr dicken Fleisch gilt das Gegenteilige. Dies ist analog auf alle Arten von Speisen anwendbar. -
Seite 14: Mögliche Ursache
Problembehebung PROBLEM MÖGLICHE URSACHE LÖSUNG(EN) Zünder gestört/defekt Zünder ersetzen, reparieren Korrekte Verkabelung und Kontakt Kabel des Zünders locker/gelöst mit Zünder wiederherstellen Einzüge freilegen, Brenner zündet/n nicht Brenner(lufteinzug) blockiert Brenner reinigen Kabel zum Zünder auf Schäden Kurzschluss am Zünder prüfen, ggf. instandsetzen oder austauschen Einzüge freilegen, Brenner(lufteinzug) blockiert...
