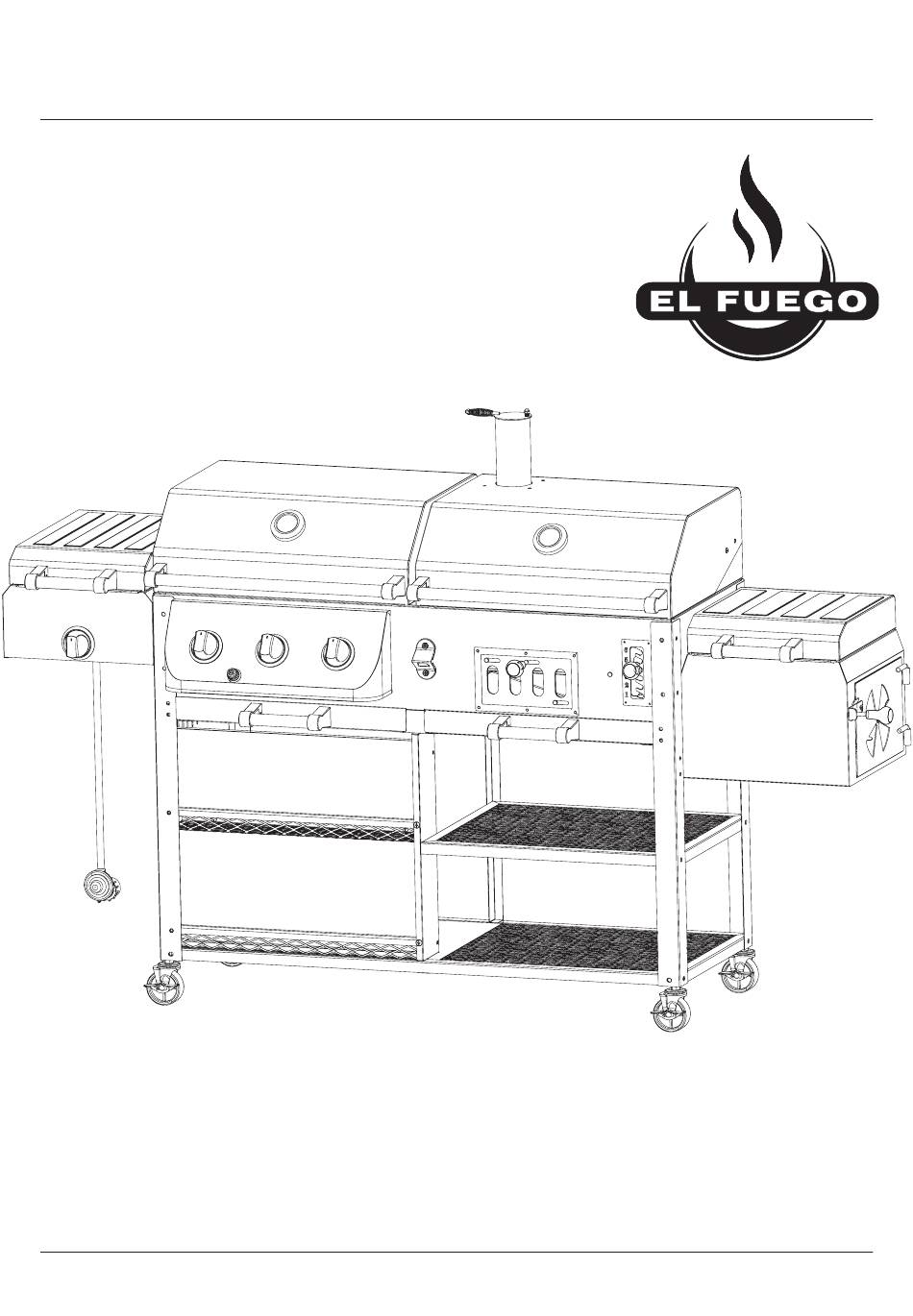

- Seite 1 El Fuego® Kombigrill Nutzerhandbuch ® Modell: Arizona Artikelnummer: AY0534 Typkennung: KS159500 Importeur: ARTE Living GmbH - Boschring 13 - 91161 Hilpoltstein, Deutschland...
-
Seite 2: Allgemeine Sicherheitshinweise Für Die Nutzung Eines Gasgrills
ALLGEMEINE SICHERHEITSHINWEISE FÜR DIE NUTZUNG EINES GASGRILLS >> Bei Gasgeruch: Schließen Sie umgehend die Gaszufuhr zum Gerät. Löschen Sie alle offenen Flammen. Öffnen Sie den Deckel. Sollte sich der Gasgeruch nicht rasch verþüchtigen, treten Sie vom Gerät fern und halten Sie auch andere Personen vom Gerät fern. -
Seite 3: Explosionszeichnung & Teileliste
EXPLOSIONSZEICHNUNG & TEILELISTE Grillkorpus (+ Deckel) Kamin Hauptbrenner Grillrost f. Holzkohle, Gas, Infrarot Abdeckungen Flaschenöffner Bedienfeld Führung (seitlich) f. Fettauffang Korpus Seitenbrenner Führung (Mitte) f. Fettauffang Korpus Smoker Aufnahme f. Seitenbrenner Verschlussbügel f. Lüftung Smoker Sockel f. div. Handgriffe Handgriff f. seitliche Deckel Handgriff f. - Seite 4 Griff f. Höhenverstellung Kohlenwanne Frontabdeckung Windschutz f. Infrarotbrenner Ablagegitter unten Frontblende f. Ablage unten Kohlenwanne Grillrost f. Smoker Thermometer Infrarotbrenner Frontblende f. Ablage Mitte Seitenabdeckung Flammschutzblende Hitzeschutzblech Standbein rechts vorne Standbein links hinten Standbein links vorne Fettauffang f. Holzkohlegrill Schraube M6x15 (weiß) Ablagegitter Mitte Schraube M6x15 (schwarz) 108x...
- Seite 5 MONTAGE Während der Montage Schrauben nur handfest anziehen, da die Einzelkomponenten etwas Spiel zueinander haben müssen. Neu eingesetzte Teile sorgfältig aufeinander anpassen, um ein optimales Ergebnis zu erzielen. Montage zu zweit empfohlen.
- Seite 22 ANSCHLIEßEN DER GASFLASCHE Verwenden Sie nur Gasþaschen, die über ein solches Ventil verfügen: >> Verbindung des Reglers mit der Gasþasche: Ÿ Der Regler muss an einer Stelle montiert werden, an der die Temperatur 60°C nicht übersteigt. Ÿ Stellen Sie sicher, dass das Gasþaschenventil geschlossen ist (ggf. im UZS drehen, um zu schließen). Ÿ...
-
Seite 23: Vorbereitung Für Die Prüfung
>> Vorbereitung für die Prüfung: Ÿ Rauchen Sie nicht während der Prüfung. Ÿ Die Prüfung muss im Freien erfolgen, sowie fern von Zündquellen wie z.B. Elektrogeräten oder offenen Flammen und Funkenþug. Ÿ Alle Flammen müssen erloschen und die Brenner abgeschaltet sein. Ÿ... -
Seite 24: Reinigung Des Grills
Sollte keine Zündung erfolgen, schalten Sie den/die Brenner wieder ab und führen Sie nach etwa 5 Minuten einen weiteren Zündversuch durch. Sollte die Zündung dauerhaft fehlschlagen, konsultieren Sie den Abschnitt „Fehlerbehebung“. BETRIEBSANWEISUNGEN Ÿ Halten Sie während des Betriebes Kinder oder Haustiere vom Grill fern. Ÿ... -
Seite 25: Pflege & Wartung
PFLEGE & WARTUNG Ÿ Halten Sie den Einsatzort des Grills sauber. Eine saubere Umgebung reduziert den Reinigungsaufwand für den Grill selbst und ein sauberer Grill funktioniert zuverlässiger und benötigt seltener Reparaturen. Ÿ Sorgen Sie für einen sauberen Zustand der Brenner, sodass eine optimale Versorgung des Brenners mit Gas und Frischluft möglich ist, was für eine sichere und saubere Verbrennung erforderlich ist. -
Seite 26: Zünden Von Grillkohlen (Falls Funktion Vorhanden)
TIPPS Ÿ Der Garzustand von Fleisch (z.B. blau, medium) wird auch durch die Fleischstärke beeinþusst. Ein sehr dünnes Stück Fleisch wird somit sehr viel schneller eine bestimmte Temperatur erreichen, als es den Anschein haben mag - bei einem sehr dicken Fleisch gilt das Gegenteilige. Dies ist analog auf alle Arten von Speisen anwendbar. -
Seite 27: Mögliche Ursache
PROBLEMBEHEBUNG PROBLEM MÖGLICHE URSACHE LÖSUNG(EN) Zünder gestört/defekt Zünder ersetzen, reparieren Korrekte Verkabelung und Kontakt Kabel des Zünders locker/gelöst mit Zünder wiederherstellen Einzüge freilegen, Brenner zündet/n nicht Brenner(lufteinzug) blockiert Brenner reinigen Kabel zum Zünder auf Schäden Kurzschluss am Zünder prüfen, ggf. instandsetzen oder austauschen Einzüge freilegen, Brenner(lufteinzug) blockiert... -
Seite 28: Konformitätserklärung
Gerät aufgrund dessen Konzipierung und Bauart und in der von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Eine Modifikation jeglicher Art am Gerät führt zum Verlust der Gültigkeit dieser Erklärung. Modell: Arizona Artikelnummer: AY0534 Typkennung: KS159500 Einschlägige EG-Richtlinien:...
