Verwandte Anleitungen für EL FUEGO Deluxe
Inhaltszusammenfassung für EL FUEGO Deluxe

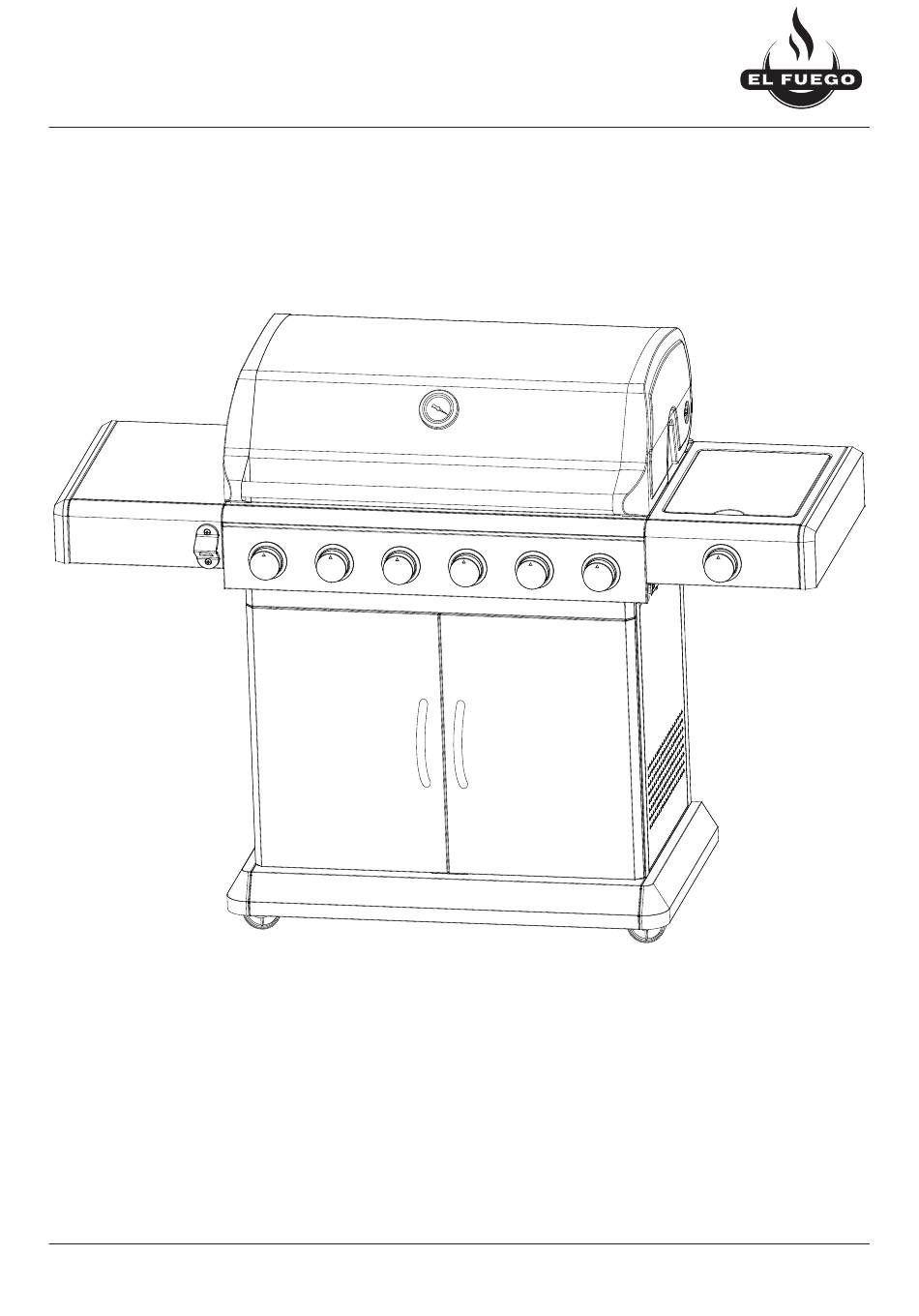

- Seite 1 ® El Fuego® Gasgrill Nutzerhandbuch Modell: Deluxe Artikelnummer: AY0525 Typkennung: KS15009 Importeur: ARTE Living GmbH, Boschring 13, 91161 Hilpoltstein, Deutschland...
-
Seite 2: Allgemeine Sicherheitshinweise Für Die Nutzung Eines Gasgrills
ALLGEMEINE SICHERHEITSHINWEISE FÜR DIE NUTZUNG EINES GASGRILLS >> Bei Gasgeruch: Schließen Sie umgehend die Gaszufuhr zum Gerät. Löschen Sie alle offenen Flammen. Öffnen Sie den Deckel. Sollte sich der Gasgeruch nicht rasch ver üchtigen, treten Sie vom Gerät fern und halten Sie auch andere Personen vom Gerät fern. -
Seite 3: Explosionszeichnung & Teileliste
EXPLOSIONSZEICHNUNG & TEILELISTE SchraubeM4x10 SchraubeM5x10 SchraubeM6x45 MutterM6 MutterM4 SchraubeM6x15 SchraubeM6x20... - Seite 4 Grillkorpus Schraube M6x15 Schraube M6x45 Grillrost Flammschutzblende Schraube M6x20 Warmhalterost Schraube M5x10 Schraube M4x10 Flaschenöffner Mutter M6 Linkes Gehäuseteil Seitenablage Mutter M4 Frontblende Seitenablage Stütze Seitenablage Platte Seitenablage Abtropfschale Führung Abtropfschale Stütze Grillkorpus Fettauffang Türgriff Fronttürhäfte rechts Fronttürhäfte links Hintere Wagenblende Türstrebe Vordere Schürze Wagensockel Türmagnet...
- Seite 5 MONTAGE Während der Montage Schrauben nur handfest anziehen, da die Einzelkomponenten etwas Spiel zueinander haben müssen. Neu eingesetzte Teile sorgfältig aufeinander anpassen, um ein optimales Ergebnis zu erzielen. Montage zu zweit empfohlen. M6x15 M6x15...
- Seite 6 M4x10 M4x10...
- Seite 7 M4x10 + M4...
- Seite 8 M4x10 + M4 M6x45...
- Seite 9 M6x15 M5x10 + M6x15...
- Seite 10 M5x10...
- Seite 11 M6x15...
- Seite 12 M6x15 M4x10...
- Seite 13 M6x15 + M4x10 M6x15...
- Seite 14 M4x10 M6x15 + M4x10...
- Seite 15 M6x15 M6x20 + M6...
- Seite 17 M5x10...
- Seite 19 M4x10 + M4...
- Seite 20 M4x10 schwarz M4x10...
- Seite 21 M6x15 M4x10...
-
Seite 22: Anschließen Der Gasflasche
ANSCHLIEßEN DER GASFLASCHE Verwenden Sie nur Gas aschen, die über ein solches Ventil verfügen: >> Verbindung des Reglers mit der Gas asche: Ÿ Der Regler muss an einer Stelle montiert werden, an der die Temperatur 60°C nicht übersteigt. Ÿ Stellen Sie sicher, dass das Gas aschenventil geschlossen ist (ggf. im UZS drehen, um zu schließen). Ÿ... -
Seite 23: Übersicht Über Die Wichtigsten Punkte Zum Einsatz Des Grills
>> Vorbereitung für die Prüfung: Ÿ Rauchen Sie nicht während der Prüfung. Ÿ Die Prüfung muss im Freien erfolgen, sowie fern von Zündquellen wie z.B. Elektrogeräten oder offenen Flammen und Funken ug. Ÿ Alle Flammen müssen erloschen und die Brenner abgeschaltet sein. Ÿ... -
Seite 24: Reinigung Des Grills
Sollte keine Zündung erfolgen, schalten Sie den/die Brenner wieder ab und führen Sie nach etwa 5 Minuten einen weiteren Zündversuch durch. Sollte die Zündung dauerhaft fehlschlagen, konsultieren Sie den Abschnitt „Fehlerbehebung“. BETRIEBSANWEISUNGEN Ÿ Halten Sie während des Betriebes Kinder oder Haustiere vom Grill fern. Ÿ... -
Seite 25: Pflege & Wartung
PFLEGE & WARTUNG Ÿ Halten Sie den Einsatzort des Grills sauber. Eine saubere Umgebung reduziert den Reinigungsaufwand für den Grill selbst und ein sauberer Grill funktioniert zuverlässiger und benötigt seltener Reparaturen. Ÿ Sorgen Sie für einen sauberen Zustand der Brenner, sodass eine optimale Versorgung des Brenners mit Gas und Frischluft möglich ist, was für eine sichere und saubere Verbrennung erforderlich ist. -
Seite 26: Zünden Von Grillkohlen (Falls Funktion Vorhanden)
TIPPS Ÿ Der Garzustand von Fleisch (z.B. blau, medium) wird auch durch die Fleischstärke beein usst. Ein sehr dünnes Stück Fleisch wird somit sehr viel schneller eine bestimmte Temperatur erreichen, als es den Anschein haben mag - bei einem sehr dicken Fleisch gilt das Gegenteilige. Dies ist analog auf alle Arten von Speisen anwendbar. -
Seite 27: Mögliche Ursache
PROBLEMBEHEBUNG PROBLEM MÖGLICHE URSACHE LÖSUNG(EN) Zünder gestört/defekt Zünder ersetzen, reparieren Korrekte Verkabelung und Kontakt Kabel des Zünders locker/gelöst mit Zünder wiederherstellen Einzüge freilegen, Brenner zündet/n nicht Brenner(lufteinzug) blockiert Brenner reinigen Kabel zum Zünder auf Schäden Kurzschluss am Zünder prüfen, ggf. instandsetzen oder austauschen Einzüge freilegen, Brenner(lufteinzug) blockiert... -
Seite 28: Konformitätserklärung
Gerät aufgrund dessen Konzipierung und Bauart und in der von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Eine Modifikation jeglicher Art am Gerät führt zum Verlust der Gültigkeit dieser Erklärung. Modell: Deluxe Artikelnummer: AY0525 Typkennung: KS15009 Einschlägige EG-Richtlinien:...
