EINBAU- UND MONTAGEANLEITUNG
STAPELTOR „HERO

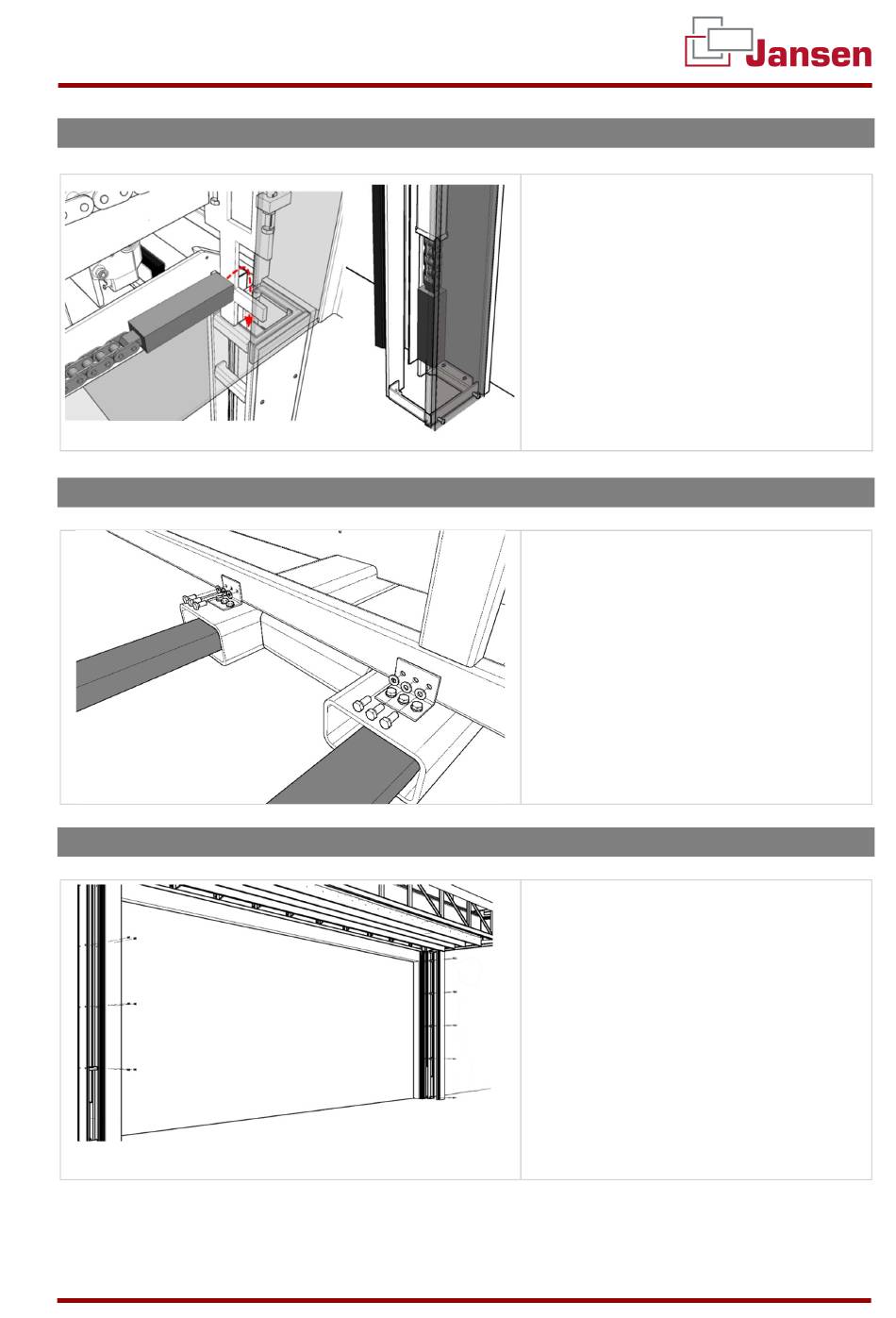

4.6 Montage der Sicherheitskette

4.7 Demontage der Stapleraufnahme

4.8 Montage der Verkleidung

JANSEN TORE GMBH & CO. KG
25. Kabelbinder durchtrennen
26. Gewichte wie in der Abbildung in das
Vierkantrohr der Laufschiene einfüh-
ren und herunterführen.
27. Schraubverbindungen zwischen Torpa-
ket und Stapleraufnahme lösen
28. Stapleraufnahme samt dem Gabelstap-
ler aus dem Schließbereich des Tores
entfernen
29. Laufschienenverkleidung wieder anbrin-
gen
30. Richtige Seitenzuordnung beachten:
Dichtung muss zur Laibung zeigen!
31. Tor schließen! Dabei Laufverhalten
überprüfen
SEITE 13 VON 17 VERSIONSTAND 27.09.2021
