4. Montageanweisungen
In den Abbildungen auf den folgenden Seiten werden die unterschiedlichen Montagemöglich-
keiten des Heizstrahlers gezeigt.
Achten Sie darauf, dass der Heizstrahler sicher und fest mit der Montageober äche verbunden
ist. Die montierten Befestigungselemente müssen eine Zug- und Scherfestigkeit von mindes-
tens dem dreifachen Gewicht des zu montierenden Heizstrahlers inklusive der Zubehörteile
aufweisen. Verwenden Sie zur Befestigung die entsprechend notwendigen Schrauben und
Dübel (nicht im Lieferumfang enthalten).
Der Heizstrahler darf auf keinen Fall und unter keinen Umständen senkrecht montiert werden.
Die folgende Au istung stellt einen Auszug aus den serienmäßig lieferbaren Zubehör- und An-
bauteilen dar. Da auch Sonderversionen verfügbar sind, ist in diesen Fällen bei Bedarf eine ent-
sprechende Montage- und Bedienungsanleitung beim Verkäufer oder Hersteller anzufordern.
Zur Vereinfachung ist in der Montagebeschreibung immer nur eine Montagehalterung darge-
stellt. Bitte beachten Sie, dass Sie stets zwei Montagehalterungen benötigen, um Ihr Gerät sicher
zu befestigen. Achten Sie immer darauf, dass beide Montagehalterungen exakt in Reihe hinter-
einander montiert und dabei die Sicherungsclips auf jeden Fall entgegengesetzt ausgerichtet
werden und nach außen zeigen müssen. Beachten Sie hierzu die Mindestmontagemaße des
Gerätes (Maß E) unter Punkt 7 Abmessungen.
Weitere Informationen und Montagemöglichkeiten nden Sie auch auf
4.1 HEIZSTRAHLER – Montagemöglichkeit 1

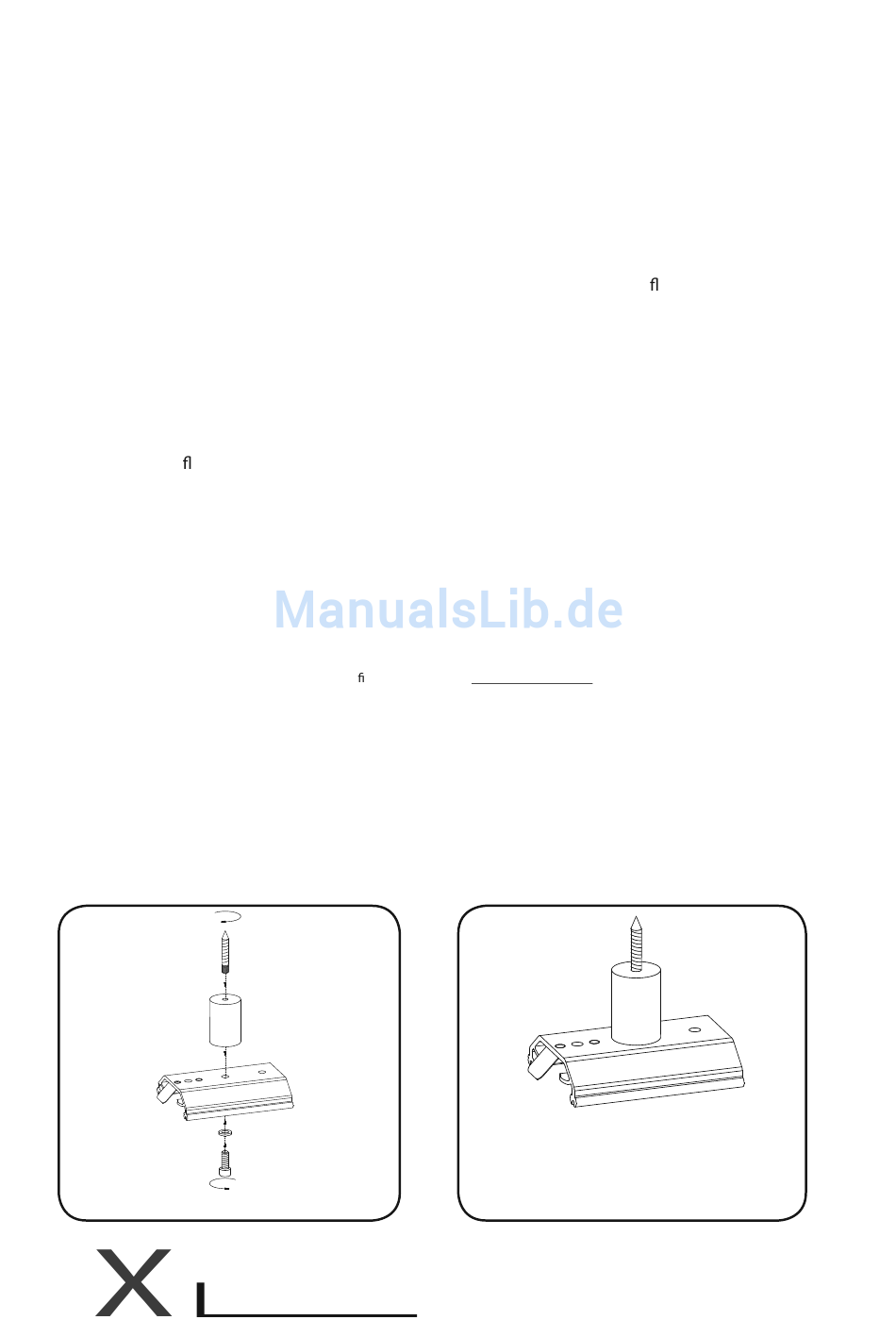

Das linke Bild zeigt den Montagehalter MH in der Montagereihenfolge. Das rechte Bild zeigt den
montierten Montagehalter MH.
Montagereihenfolge beachten
E
TREME
INE
- 6 -
www.extremeline.de
2x
2 x Montagehalter MH
2 x Distanzstück DAHS4
2 x Stockschrauben
2 x Beilagscheibe M6
2 x Imbusschraube M6
Stückliste
