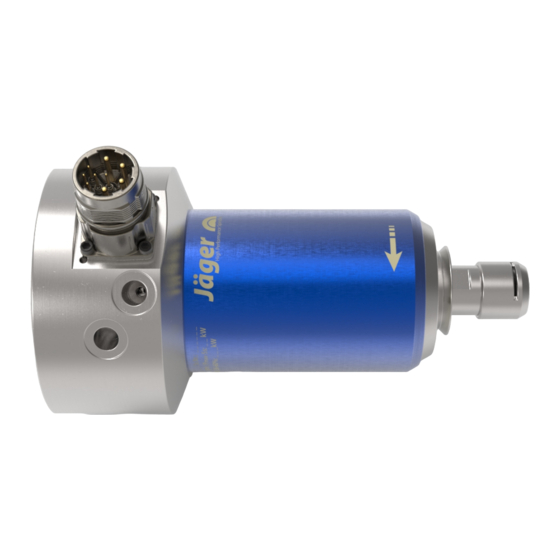

- Seite 1 Handbuch S62-M360.06 S5 Schnellfrequenzspindel Manueller Werkzeugwechsel...
- Seite 2 Kennzeichnung der SF-Spindel Spindeltyp Artikel-Nr. Serien-Nr. Spindeltyp Artikel-Nr..Serien-Nr. Pmax S6-60% S1-100% Nenndrehzahl Leistungsdaten Da wir unsere SF-Spindeln stets auf dem neusten Stand der technischen Ent- wicklung halten, behalten wir uns technische Änderungen und Abweichun- gen gegenüber der im Handbuch beschriebenen Ausführung vor. Die Texte dieses Handbuchs wurden mit größter Sorgfalt erarbeitet.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: Original-Handbuch 8.5.2 Sperrluft einstellen.......... 22 Vorabinformation 4 Zweck des Handbuches ............ 4 Inbetriebnahme 23 Erläuterung der Symbole.......... 4 Einlaufschema.............. 23 Täglicher Start.............. 24 Transport und Verpackung 5 Stillstandsmeldung............ 24 Lieferumfang der SF-Spindel........... 5 Inbetriebnahme nach Lagerung........ 24 2.1.1 Optionales Zubehör.......... 5 2.1.2 Mitgelieferte Dokumentation ...... -
Seite 4: Vorabinformation
Vorabinformation Vorabinformation Die Schnellfrequenzspindel (SF-Spindel) ist ein hochwertiges Präzisionswerk- zeug für die Hochgeschwindigkeitsbearbeitung. Zweck des Handbuches Das Handbuch ist ein wichtiger Bestandteil der SF-Spindel. Ü Bewahre das Handbuch sorgfältig auf. Ü Stelle das Handbuch allen mit der SF-Spindel betrauten Personen zur Ver- fügung. -
Seite 5: Transport Und Verpackung
Transport und Verpackung Transport und Verpackung Vermeide beim Transport starke Erschütterungen oder Stöße, da diese die Ku- gellager der SF-Spindel beschädigen könnten. Ü Jede Beschädigung mindert die Genauigkeit der SF-Spindel. Ü Jede Beschädigung schränkt die Funktion der SF-Spindel ein. Ü Jede Beschädigung verringert die Lebensdauer der SF-Spindel. -
Seite 6: Verpackung Der Sf-Spindel
Bestimmungsgemäße Verwendung Verpackung der SF-Spindel Alle Materialien der Transportverpackung können in einer entsprechenden Entsorgungsanlage recycelt werden Bestimmungsgemäße Verwendung Die SF-Spindel ist im Sinne der Maschinenrichtlinie eine „unvollständige Ma- schine“ und kann allein für sich genommen keine Funktion erfüllen. Die SF- Spindel kann nur zusammen mit einer Werkzeugmaschine und einem Fre- quenzumformer betrieben werden. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Die Schnellfrequenzspindel wurde nach anerkannten Regeln der Technik ge- baut und ist betriebssicher. Von der SF-Spindel können aber Gefahren ausgehen, wenn sie: Von unausgebildetem Personal eingebaut wird. Unsachgemäß eingesetzt wird. Nicht bestimmungsgemäß eingesetzt wird. Die Schnellfrequenzspindel darf nur von Fachpersonal eingebaut, in Betrieb genommen und gewartet werden. -
Seite 8: Sicherheitsbewusstes Arbeiten
Sicherheitshinweise Hinweis. Nicht die SF-Spindel beschädigen. Jede Beschädigung mindert die Genauigkeit der SF-Spindel. Jede Beschädigung schränkt die Funktion der SF-Spindel ein. Jede Beschädigung verringert die Lebensdauer der SF-Spindel. Sicherheitsbewusstes Arbeiten Beachte alle im Handbuch aufgeführten Sicherheitshinweise, die bestehen- den nationalen Vorschriften zur Unfallverhütung (UVV) sowie die vorhande- nen innerbetrieblichen Arbeits-, Betriebs- und Sicherheitsvorschriften. -
Seite 9: Stillsetzen Der Sf Spindel
Sicherheitshinweise Ü Treffe je nach Art der Bearbeitung, des zu bearbeitenden Werkstoffes und des gewählten Werkzeuges geeignete Spritzschutzmaßnahmen. Ä Beachte das Handbuch der Maschine, in welche die SF Spindel einge- baut wird. Ü Erfrage die maximalen Umfangsgeschwindigkeiten der eingesetzten Werk- zeuge bei dem Werkzeuglieferanten. -
Seite 10: Umbau Und Reparatur
Technische Beschreibung Umbau und Reparatur Umbau oder Veränderungen der SF-Spindel sind nur nach vorheriger Abspra- che mit der Nakanishi Jaeger GmbH zulässig. Nur die im Kapitel „Service und Reparatur 32]“ aufgeführten Servicepartner dürfen die SF-Spindel öffnen und reparieren. Nur zugelassenes Zubehör ist auf Betriebssicherheit und Funktion geprüft. Unzulässige Betriebsweisen Die Schnellfrequenzspindel ist nur bei bestimmungsgemäßer Verwendung betriebssicher. -
Seite 11: Elektrischer Anschluss
Technische Beschreibung Elektrischer Anschluss Die SF-Spindel darf nur mit einem Frequenzumrichter (FU) betrieben werden. Ü Prüfe, ob Strom-, Spannungs- und Frequenzdaten der SF-Spindel mit den Ausgangsdaten des FU übereinstimmen. Ü Verwende eine möglichst kurze Motorzuleitung. Ü Stelle die Drehzahl der SF-Spindel mit Hilfe des FU ein. Ü... - Seite 12 Technische Daten Technische Daten Lager Hybridkugellager (Stück) Lebensdauer-Fettschmierung wartungsfrei Leistungswerte Pmax./5s S6-60% S1-100% Flüssigkeitsgekühlt Nennleistung [kW] Drehmoment 0,48 0,24 0,22 [Nm] Spannung Strom Motordaten 3-phasiger Asynchronantrieb Motortechnologie (bürsten- und sensorlos) Frequenz 1.000 HZ Motorpolzahl (Paare) Nenndrehzahl 60.000 rpm Beschleunigungs- /Bremswert 10 000 rpm Pro Sekunde (andere Werte nach Rücksprache)
-
Seite 13: Technische Daten Abmessungen
Technische Daten Abmessungen Artikel-Nr. 10503007, Revision 03 13 ( 36 ) -
Seite 14: Technisches Datenblatt (Kl4001 , Ac-Motor)
Technische Daten Technisches Datenblatt (KL4001 , AC-Motor) Die Leistungen (S1, S6, S2) gel- Motortyp 4/7-2 ten für sinusförmige Ströme Nennleistung 1,2 kW und sinusförmige Spannun- gen. Nenndrehzahl 60.000 min Die Leistungswerte der SF- Kühlung Flüssigkeitsgekühlt Spindel hängen vom einge- setzten FU ab und können von Motorschutz PTC 160°... -
Seite 15: Leistungsdiagramm
Technische Daten Gemessene Werte: S2-Pmax./5s Nenndrehzahl 10.000 15.000 20.000 25.000 30.000 40.000 50.000 60.000 Drehzahl 7.190 12.562 17.525 21.793 27.451 36.418 46.671 55.842 Frequenz 1.000 Nennleistung 0,361 0,63 0,83 1,078 1,243 1,808 2,076 2,503 Drehmoment 0,48 0,479 0,452 0,473 0,432 0,474 0,425 0,428... -
Seite 16: Schaltplan
Technische Daten Schaltplan Hinweis: Nicht die werksseitige Belegung ändern. Jede Veränderung kann Überspannungen an den elektrischen Bauteilen (z. B. PTC, Feldplatte) verursachen. Spindelstecker FS9M (S5) spindle plug FS9M (S5) Spindel 0,75 mm² GNYE 0,5 mm² Stator 0,5 mm² 0,5 mm² 0,14 mm²... -
Seite 17: Motorschutz Ptc 160° C
Technische Daten Motorschutz PTC 160° C Kaltleiter mit Schutzisolierung Kennlinien der Nennansprechtemperaturen 90 °C bis 160 °C nach DIN VDE V 0898-1-401. Technische Daten M135 = 0 … 40° C) V Max. Betriebsspannung 30 V – 25 K…T + 15 K) V Max. -
Seite 18: Drehzahlgeber (Digitale Feldplatte)
Technische Daten Drehzahlgeber (Digitale Feldplatte) Für eine störungsfreie Auswertung ist eine gute Verdrahtung notwendig. Ü Verwende verdrillte und abgeschirmte Leitungen. Ü Schließe die SF-Spindel mit unten gezeigtem Anschlussbeispiel an. Hinweis: Widerstand (Rx). Falls in dem Auswertegerät (FU) bereits der Widerstand (Rx*) integriert ist: Schließe nur Signal und Masse an. -
Seite 19: Betriebsort
Betriebsort Betriebsort GEFAHR: Durch weggeschleuderte Teile. Wird die SF-Spindel falsch befestigt, kann sie sich bei Betrieb lösen und durch die entstehenden Kräfte weggeschleudert werden. Spanne die SF-Spindel fest ein. WARNUNG: Verletzungsgefahr durch weggeschleuderte Teile. Die SF-Spindel arbeitet mit hohen Drehzahlen, durch die Späne mit großer Wucht weggeschleudert werden. -
Seite 20: Installation
Installation Installation Vor der Installation: Ü Überprüfe die SF-Spindel auf Vollständigkeit und auf Schäden. Falls die SF-Spindel länger eingelagert wurde: Ü Führe alle im Kapitel Inbetriebnahme nach Lagerung aufgeführten Schritte aus. Drehmomentstütze GEFAHR: Durch abgerissene Kabel und Leitungen. Bei Rotation der SF-Spindel können Stromkabel und Medienzuleitungen ab- reißen und herumgeschleudert werden. -
Seite 21: Sf-Spindel Installieren
Installation SF-Spindel installieren Führe folgende Schritte der Reihenfolge nach aus, um die SF-Spindel zu instal- lieren: Ü Entferne die Verschlussstopfen, die die Anschlüsse beim Transport vor Be- schädigung und Verunreinigung schützen. Ü Montiere anstelle dieser Verschlussstopfen die passenden Schlauchver- schraubungen. Ü... -
Seite 22: Druckluft
Installation Druckluft 8.5.1 Luftreinheitsklassen (ISO 8573-1) Klasse 3 Feste Verunreinigungen Filtergrad besser 5 µm für Feststoffe Klasse 4 Wassergehalt max. Drucktaupunkt +3 °C Klasse 3 Gesamtölgehalt max. Ölgehalt 1 mg/m 8.5.2 Sperrluft einstellen Für die Vorgabe der Luftquali- Der Einstellwert für die Sperrluft ist von Schlauchdurchmesser und Schlauch- tät siehe Kapitel „Luftrein- länge abhängig. -
Seite 23: Inbetriebnahme
Inbetriebnahme Inbetriebnahme GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden. Beachte die maximale Drehzahl für das gewählte Werkzeug. Beachte die maximale Drehzahl der SF-Spindel. Die max. zulässige Drehzahl der SF-Spindel für Inbetriebnahme / Bearbei- tung ist immer die niedrigste angegebene Drehzahl. -
Seite 24: Täglicher Start
Inbetriebnahme Täglicher Start Gehe wie folgt vor, um die Fettschmierung der Lagerung vorzuwärmen und zu schonen: Ü Betreibe die SF-Spindel bei gespanntem Werkzeug (ohne Bearbeitung). Ä Ca. 2 Minuten. Ä Mit maximal 50 % der maximal zulässigen Drehzahl. (Siehe Kapitel Inbetriebnahme 23]) Die SF-Spindel erreicht dadurch ihre Betriebstemperatur. -
Seite 25: Werkzeugwechsel
Werkzeugwechsel Werkzeugwechsel ACHTUNG: Einzugsgefahr durch drehende Welle. Falls sich die Welle noch dreht, können die Finger und die Hand eingezogen und gequetscht werden. Werkzeug nur wechseln, wenn die Welle stillsteht. Hinweis: Funktion gewährleisten. Betreibe die SF Spindel nie ohne einen eingespannten Werkzeugschaft. Ohne eingespannten Werkzeugschaft wird: Das Spannsystem durch die Fliehkräfte beschädigt. -
Seite 26: Manueller Werkzeugwechsel
Werkzeugwechsel 10.2 Manueller Werkzeugwechsel Stirnfläche Spannmutter Spannzange Um das Werkzeug zu wechseln, gehe wie folgt vor: Ü Löse die Spannmutter und die Spannzange mit dem Spannschlüssel. Ä Verwende den Spannschlüssel aus dem Lieferumfang der SF-Spindel. Ü Entnimm das Werkzeug. Ü Schraube die Spannmutter heraus. -
Seite 27: Maximale Anzugsmomente
Werkzeugwechsel 10.2.1 Maximale Anzugsmomente Zu hohe Anzugsmomente (M ) können die Spannzange, die Spannmutter und die Spannzangenaufnahme der Welle beschädigen oder zerstören. Halte die nachfolgenden Werte ein. Ü Verkürzte Spannbohrung Verkürzte Spannbohrung Ä Spanndurchmesser: 1,0 - 4,5 mm Ä Ma max.: 18 Nm Ü... -
Seite 28: Werkzeuge Zur Hsc-Bearbeitung
Werkzeuge zur HSC-Bearbeitung Werkzeuge zur HSC-Bearbeitung GEFAHR: Durch weggeschleuderte Teile. Bei falscher Drehrichtung wird bei Belastung das Werkzeug beschädigt. Durch die Fliehkräfte wird das angebrochene Teilstück weggeschleudert. Verwende nur Werkzeuge mit der passenden Drehrichtung zur SF-Spin- del. GEFAHR: Durch weggeschleuderte Teile. Bei falsch gewählter Drehzahl können die SF-Spindel oder das Werkzeug zer- stört werden und deren Bruchstücke weggeschleudert werden. -
Seite 29: Wartung
Wartung Wartung Nur Fachpersonal darf die Spindel warten. Die SF-Spindel muss vor jeder Wartungsarbeit stillgesetzt werden. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Lies vor der durchzuführenden Arbeit das zu dieser Arbeit gehörende Kapi- tel im Handbuch noch einmal sorgfältig durch. Ü... -
Seite 30: Bei Jedem Spannmittelwechsel
Wartung 12.2.3 Bei jedem Spannmittelwechsel Ü Reinige den Innenkegel der Welle der SF-Spindel. Der Innenkegel muss frei von Spänen und Verunreinigungen sein. Ü Reinige den Werkzeugkegel. Ü Trage nach dem Reinigen auf den Kegel der Spannzange einen leichten Fettfilm auf. Ä... -
Seite 31: Demontage
Demontage Demontage Um die SF-Spindel auszubauen, gehe wie folgt vor: Ü Schalte die Energiezufuhr (Strom) vollständig ab. Ü Schalte die Medienzufuhr (Luft und Flüssigkeit) vollständig ab. Ü Stelle sicher, dass die Welle der SF-Spindel absolut stillsteht. Ü Entferne alle Anschlüsse von der SF-Spindel. Ü... -
Seite 32: Service & Reparatur
Service & Reparatur Service & Reparatur GEFAHR: Elektrischer Schlag. Elektrischer Schlag kann zu schweren Verbrennungen und lebensgefährli- chen Verletzungen führen. Schließe Gefährdungen durch die elektrische Energie aus (Einzelheiten siehe z. B. in den Vorschriften des VDE und der örtlichen Energieversorgungsunter- nehmen). -
Seite 33: Betriebsstörungen
Service & Reparatur 14.2 Betriebsstörungen Anhand der nachfolgenden Aufstellung können Störungen schnell untersucht und behoben werden. SF-Spindel dreht nicht Ursache Störungsbehebung Prüfe den Frequenzumrichter (FU). Prüfe die Maschine. Keine Prüfe alle elektrischen Anschlüsse Stromversorgung Prüfe alle Leitungen im Motorkabel. Betätige den Start/Reset-Knopf. Warte, bis die SF-Spindel abgekühlt ist. - Seite 34 Service & Reparatur SF-Spindel wird laut Ursache Störungsbehebung Verwende nur gewuchtete Werkzeuge. (Siehe auch Kapitel „Werkzeuge zur HSC-Bearbeitung [} 28]“.) Werkzeug ungeeignet Prüfe das Werkzeug auf Beschädigung. Tausche beschädigtes Werkzeug aus. SF-Spindel nicht rund Verwende nur Spindelträger aus dem Originalzubehör gespannt oder ver- oder Spindelträger, die nach den Toleranzangaben der spannt kanishi Jaeger GmbH...
-
Seite 35: Einbauerklärung
D-61239 Ober-Mörlen Tel. +49 (0) 60029123 -0 erklärt hiermit, dass folgendes Produkt, Produkt Schnellfrequenzspindel S62-M360.06 S5 Serien-Nr. Siehe letzte Seite des Handbuches soweit es vom Lieferumfang her möglich ist, den grundlegenden Anforderun- gen der Maschinenrichtlinie 2006/42/EG entspricht. Abschnitte, der Maschinenrichtlinie, die angewendet wurden: 1.1.1; 1.1.2;... - Seite 36 Nakanishi Jaeger GmbH Siemensstraße 8 61239 Ober-Mörlen GERMANY Nakanishi Jaeger YouTube channel Scanne diesen QR-Code mit einem be- +49 (0)6002-9123-0 liebigen QR-Code Scanner. sales@nakanishi-jaeger.com www.nakanishi-jaeger.com Serien-Nr. S62-M360.06 S5 Artikel-Nr. 10503007 Revision Datum 01.09.2023 Sprache...
