Envertech EVT800 Korte Installatiegids

Lees en volg de onderstaande veiligheids- en
installatie-instructies. U kunt de instructies of
andere technische documenten op onze website
www.envertec.com downloaden of de QR-code
rechts scannen.

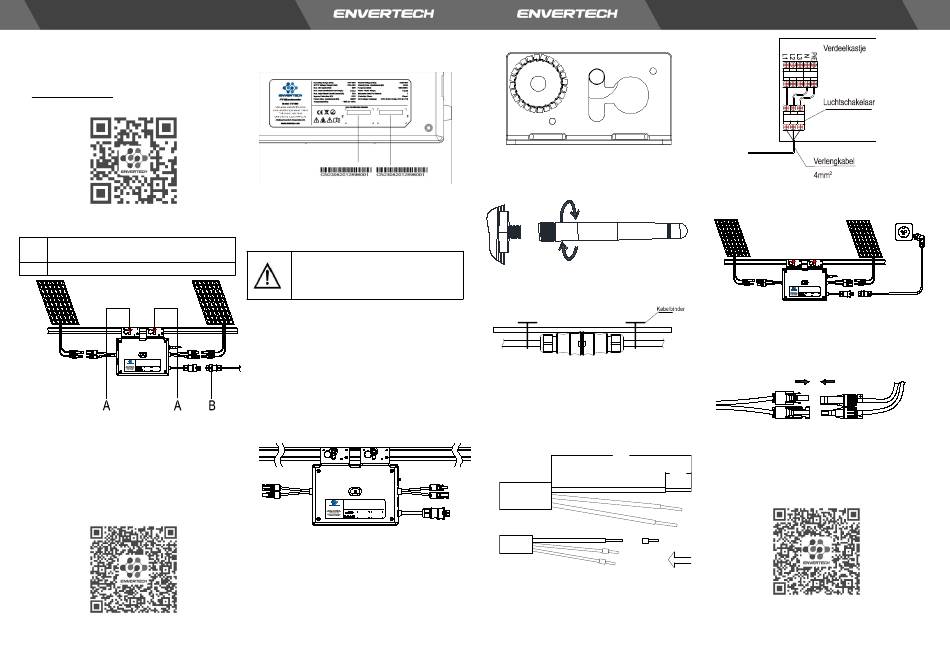

1. Accessoires

M8 x 25 schroeven (Voorbereid door de
A
installateur)
B 5m AC verlengkabel
Operating Range (Vdc): 16V~60V Normal Voltage? (Vac): 220/230V
MPPT Voltage Range (Vdc): 22V~50V Current (Max. Continuous) (A): 3.63A
Max. DC Input (Vdc): 60V Frequency? (Hz): 50Hz/60Hz
Max. Input Short-Circuit Current (A): Max. Input Continuous Current? (A): 14Ax2 25A Power Factor Range: Maximum Units Per Branch: +/-0.90 6
Ingress Protection (IP): IP67 Protective Class: Class I
PV Microinverter Power (Max. Continuous) (W): 800W Overvoltage Category: OVC III (AC Main), OVC II ( PV)
Model: EVT800 Temperature( ℃ ): -40 ℃ to +65 ℃
User Identification Number
2 1
Envertech(Shanghai)Corporation LTD.
www.envertec.com
*Opmerking: alle bovenstaande accessoires zijn
niet in het pakket inbegrepen en dienen apart te
worden gekocht.

2. Maak een installatieplan

a. Maak een installatieplan op papier om de
serienummers van de micro-omvormer en hun
positie in het systeem te noteren. Download
het blad met deze QR-code.
b. Verwijder het verwijderbare label met het
serienummer van elke micro-omvormer en
plak het op de desbetreffende plaats op het
installatieplan.
c. Bewaar altijd een kopie van het installatieplan
voor uw administratie.
Bevestig serienummer-labels

3. Installatie in stappen

De installatie kan alleen worden uitgevoerd als het
systeem van het elektriciteitsnet is losgekoppeld en
het zonnepaneel is afgedekt of losgekoppeld.
Stap 1. Controleer of de netspanning en het
voltage van het zonnepaneel
overeenkomen met de waarde van de
micro-omvormer
Stap 2. Monteer de micro-omvormers op het rek
Markeer het geschatte midden van elk
zonnepaneel op het rek om het plaatsen van de
micro-omvormers makkelijker te maken.
Monteer alle micro-omvormers onder de
zonnepanelen om invloeden van regen en zon te
vermijden, met het handelsmerk naar beneden
gericht.
Operating Range (Vdc): 16V~60V Normal Voltage? (Vac): 220/230V
MPPT Voltage Range (Vdc): Current (Max. Continuous) (A):
22V~50V 3.63A
Max. DC Input (Vdc): 60V Frequency? (Hz): 50Hz/60Hz
Max. Input Continuous Current? (A): 14Ax2 Power Factor Range: +/-0.90
Max. Input Short-Circuit Current (A): 25A Maximum Units Per Branch: 6
Ingress Protection (IP):
PV Microinverter IP67 Protective Class: Class I
Power (Max. Continuous) (W): 800W Overvoltage Category: OVC III (AC Main), OVC II ( PV)
Model: EVT800 Temperature( ℃ ): -40 ℃ to +65 ℃
User Identification Number
2 1
Envertech(Shanghai)Corporation LTD.
www.envertec.com
Stap 3. Het systeem aarden
Micro-omvormers en modules moeten worden
aangesloten op de aardleiding in
overeenstemming met de nationale normen.
Bevestig de schroeven aan het installatiegat van
de micro-omvormer. Zorg ervoor dat de
schroefdraad van de aardingsschroef in de brack-
et wordt gestoken om het beste aardingseffect
te krijgen.
25
Stap 4. WLAN-antenne installeren
Voor een beter WiFi-signaal draai je de antenne
met de klok mee tot hij stevig vastzit op de
EVT800.
Stap 5. AC-kabels vastmaken
Bevestig de AC-kabels en aardingskabels aan het
rek met tiewraps.
Stap 6. Aansluiten op het stroomnet
Optie a. Aansluiten op zekeringsautomaat
1) Verwijder 40mm van de buitenmantel van
de twee uiteinden van de verlengkabel en
verwijder 14mm van de ommanteling van
de interne draden. Plaats de metalen
klemmen op de open delen en klem ze vast
om de verbinding vast te zetten;
Y=40mmR
2) Sluit de ander kant van de verlengkabel
aan op de zekeringsautomaat.
26
Optie b. Steek de open delen van de
verlengkabel in de stekker en gebruik de
stekker om aan te sluiten op het stopcontact.
Operating Range (Vdc): 16V~60V Normal Voltage? (Vac): 220/230V
MPPT Voltage Range (Vdc): 22V~50V Current (Max. Continuous) (A): 3.63A
Max. Input Continuous Current? (A): Max. DC Input (Vdc): 14Ax2 60V Frequency? (Hz): Power Factor Range: 50Hz/60Hz +/-0.90
Max. Input Short-Circuit Current (A): 25A Maximum Units Per Branch: 6
PV Microinverter Power (Max. Continuous) (W): Ingress Protection (IP): IP67 800W Protective Class: Overvoltage Category: OVC III (AC Main), OVC II ( PV) Class I
Model: EVT800 Temperature( ℃ ): -40 ℃ to +65 ℃
User Identification Number
2 1
Envertech(Shanghai)Corporation LTD.
www.envertec.com
Stap 7. Sluit de zonnepanelen aan op de micro-
omvormers
Monteer de zonnepanelen boven de micro-
omvormers; sluit elk zonnepaneel aan op de DC-
ingangskabels van de micro-omvormer.
Stap 8. Het zonnepaneelsysteem inschakelen
Zorg ervoor dat alle verbindingen zijn gemaakt
en schakel vervolgens de zekeringsautomaat aan.
Y=14mmR
Scan deze QR-code voor installering van het
monitoringssysteem (EnverBridge).
4. Garantiebeleid &
veiligheidsinformatie
27 28
