Envertech EVT800 Guia De Instalação
Rápida
Por favor, leia e siga as instruções de segurança e
instalação a seguir. Pode descarregar as
instruções ou outros documentos técnicos
acesse nosso website www.envertec.com , ou
scanear o código QR à direita.
1. Acessórios
Parafusos M8 x 25 (Preparados pelo
A
instalador)
B
Cabo de extensão AC de 5 metros
Operating Range (Vdc):
16V~60V
Normal Voltage? (Vac):
220/230V
MPPT Voltage Range (Vdc):
22V~50V
Current (Max. Continuous) (A):
3.63A
Max. DC Input (Vdc):
60V
Frequency? (Hz):
50Hz/60Hz
Max. Input Short-Circuit Current (A):
Max. Input Continuous Current? (A):
14Ax2
25A
Maximum Units Per Branch:
Power Factor Range:
+/-0.90
6
PV Microinverter
Ingress Protection (IP):
IP67
Protective Class:
Class I
Model: EVT800
Power (Max. Continuous) (W):
800W
Overvoltage Category:
OVC III (AC Main), OVC II ( PV)
Temperature( ℃ ):
-40 ℃ to +65 ℃
User Identification Number
2
1
Envertech(Shanghai)Corporation LTD.
www.envertec.com
*Nota: Todos os acessórios mencionados em
cima não estão inclusos no pacote e devem ser
adquiridos separadamente.
2. Crie um mapa de instalação
a. Crie um mapa de instalação em papel para
registrar os números de série dos micro
inversores e suas posições no arranjo. Baixe a
planilha por este código QR.
b. Retire o adesivo com o número de série
removível de cada micro inversor e cole-o na
localização correspondente no mapa de
instalação.
c. Mantenha sempre uma cópia do mapa de
instalação para seus registros.

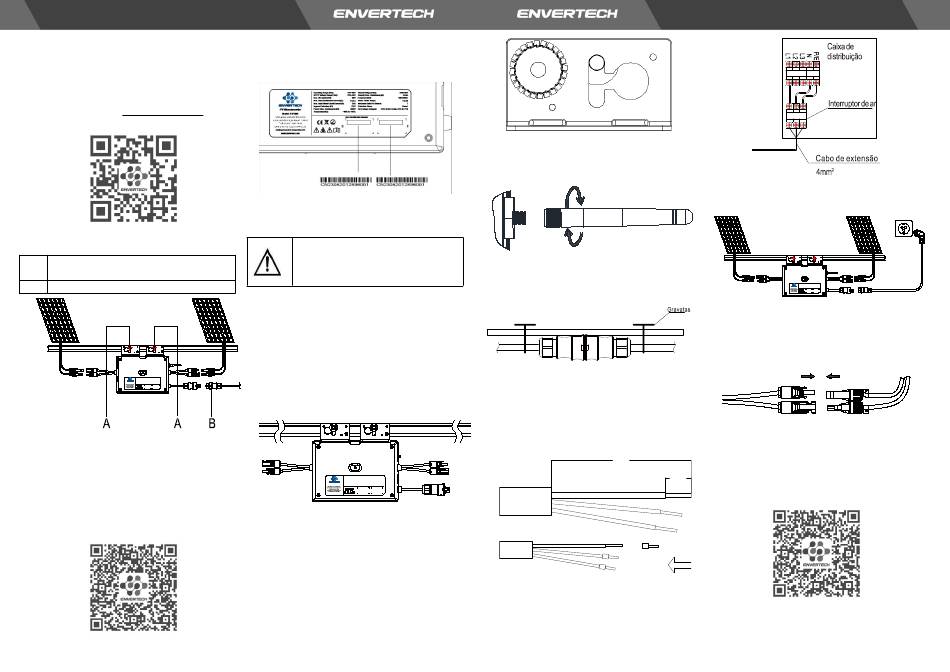

3. Etapas da Instalação
A instalação só pode ser realizada quando o
sistema estiver desconectado da rede elétrica e o
painel solar estiver coberto ou desconectado.
Etapa 1. Verifique que a voltagem da rede
elétrica e a voltagem do painel solar
concordam com a faixa de voltage do
micro inversor
Etapa 2. Instale os micro inversores na estrutura
Marque o centro de cada módulo de painel solar
na estrutura para facilitar a localização dos micro
inversores.
Monte todos os micro inversores sob os módulos
para evitar a exposição à chuva e ao sol, com a
marca virada para baixo.
Operating Range (Vdc):
16V~60V
Normal Voltage? (Vac):
220/230V
MPPT Voltage Range (Vdc):
22V~50V
Current (Max. Continuous) (A):
3.63A
Max. DC Input (Vdc):
60V
Frequency? (Hz):
50Hz/60Hz
Max. Input Continuous Current? (A):
14Ax2
Power Factor Range:
+/-0.90
Max. Input Short-Circuit Current (A):
25A
Maximum Units Per Branch:
6
PV Microinverter
Ingress Protection (IP):
IP67
Protective Class:
Class I
Power (Max. Continuous) (W):
800W
Overvoltage Category:
OVC III (AC Main), OVC II ( PV)
Model: EVT800
Temperature( ℃ ):
-40 ℃ to +65 ℃
User Identification Number
2
1
Envertech(Shanghai)Corporation LTD.
www.envertec.com
Etapa 3. Faça o aterramento do sistema
Os microinversores e módulos devem ser
conectados ao condutor de aterramento de
acordo com as normas nacionais. Fixe os
parafusos no orifício de instalação do
microinversor. Certifique-se de que a rosca do
parafuso de aterramento seja perfurada no
brack-et para obter o melhor efeito de
aterramento.
17
Etapa 4. Instale uma antena WLAN
Para obter um sinal WiFi melhor, gire a antena
no sentido horário até que ela esteja firmemente
presa ao EVT800.
Etapa 5. Prenda os cabos AC
Prender os cabos AC e os cabos de aterramento
à estrutura utilizando abraçadeiras plásticas.
Etapa 6. Conecte o sistema à rede elétrica.
Opção a. Conecte ao interruptor de ar.
1) Retire a capa dos dois extremos do cabo de
extensão em uma medida de y=40mm e
remova a capa dos fios internos em
x=14mm. Posicione os terminais metálicos
nas partes abertas e fixá-los com grampos
para apertar a conexão.
Y=40mmR
2) Conecte o outro lado do cabo de extensão
ao interruptor de ar.
18
Opção b. Coloque as partes abertas do cabo de
extensão no plugue e use o plugue para
conectar à tomada.
Operating Range (Vdc):
MPPT Voltage Range (Vdc):
16V~60V
Normal Voltage? (Vac):
220/230V
Max. DC Input (Vdc):
22V~50V
60V
Current (Max. Continuous) (A):
Frequency? (Hz):
50Hz/60Hz
3.63A
Max. Input Continuous Current? (A):
Max. Input Short-Circuit Current (A):
14Ax2
Power Factor Range:
+/-0.90
PV Microinverter
Ingress Protection (IP):
25A
IP67
Maximum Units Per Branch:
Protective Class:
Class I
6
Model: EVT800
Power (Max. Continuous) (W):
Temperature( ℃ ):
-40 ℃ to +65 ℃
800W
Overvoltage Category:
OVC III (AC Main), OVC II ( PV)
User Identification Number
2
1
Envertech(Shanghai)Corporation LTD.
www.envertec.com
Etapa 7. Conecte os módulos fotovoltaicos aos
micro inversores
Monte os módulos fotovoltaicos em cima dos
micro inversores; Conecte cada módulo
fotovoltaico aos cabos de entrada de CC do
micro inversor.
Passo 8. Ligar o sistema fotovoltaico
Certifique-se que todas as ligações estejam
concluídas e, em seguida, ligar o interruptor de
ar.
Para a instalação do sistema de monitoramento
Y=14mmR
(EnverBridge), por favor, escaneie este código
QR.
4. Política de garantia e informações de
segurança
