Envertech EVT800
Schnellinstallationsanleitung
Bitte lesen und befolgen Sie die folgenden
Sicherheits- und Installationsanweisungen. Sie
können die Anleitungen oder andere technische
Dokumente auf unserer Website
www.envertec.com finden oder scannen Sie den
QR-Code auf der rechten Seite.

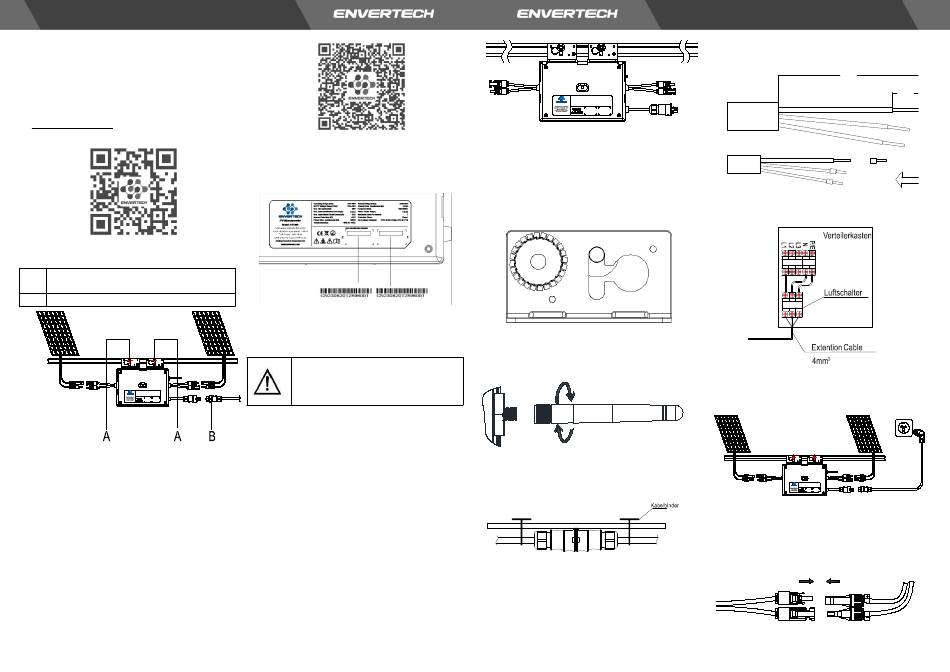

1. Zubehör
M8 x 25 Schrauben (vom Installateur
A
bereitgestellt)
B
5 m AC-Verlängerungskabel
Operating Range (Vdc):
16V~60V
Normal Voltage? (Vac):
220/230V
MPPT Voltage Range (Vdc):
22V~50V
Current (Max. Continuous) (A):
3.63A
Max. Input Continuous Current? (A):
Max. DC Input (Vdc):
60V
14Ax2
Frequency? (Hz):
Power Factor Range:
50Hz/60Hz
+/-0.90
Max. Input Short-Circuit Current (A):
25A
Maximum Units Per Branch:
6
PV Microinverter
Ingress Protection (IP):
IP67
Protective Class:
Class I
Model: EVT800
Temperature( ℃ ):
Power (Max. Continuous) (W):
800W
Overvoltage Category:
OVC III (AC Main), OVC II ( PV)
-40 ℃ to +65 ℃
User Identification Number
2
1
Envertech(Shanghai)Corporation LTD.
www.envertec.com
*Hinweis: alle oben genannten Zubehörteile sind
nicht im Lieferumfang enthalten und müssen
separat gekauft werden.
2. Ein Installationsplan erstellen
a. Erstellen Sie einen Installationsplan auf Papier,
um die Seriennummern der Mikro-
Wechselrichter und die Position in der Anlage
zu erfassen. Laden Sie das Blatt mit diesem
QR-Code herunter.
b. Ziehen Sie das abnehmbare Etikett mit der
Seriennummer von jedem Mikro-
Wechselrichter ab und kleben Sie es an die
entsprechende Stelle auf dem
Installationsplan.
c. Bewahren Sie immer eine Kopie des
Installationsplans für Ihre Unterlagen auf.
3. Installationsschritte
Die Installation kann nur durchgeführt werden,
wenn das System vom Netz getrennt ist und das PV-
Modul abgedeckt oder abgeschaltet wurde.
Schritt 1. Stellen Sie sicher, dass Netzspannung
und die Spannung des PV-Panels mit
der Nennleistung des Mikro-
Wechselrichters übereinstimmen.
Schritt 2. Mikro-Wechselrichter auf dem
Montagegestell montieren
Markieren Sie ungefähr die Mitte jedes PV-
Moduls auf dem Montagegestell um die
Positionierung der Mikro-Wechselrichter zu
erleichtern.
Montieren Sie alle Mikro-Wechselrichter unter
den Modulen um Witterungseinflüsse zu
vermeiden, wobei die Marke nach unten zeigt.
9
Operating Range (Vdc):
16V~60V
Normal Voltage? (Vac):
220/230V
MPPT Voltage Range (Vdc):
22V~50V
Current (Max. Continuous) (A):
3.63A
Max. DC Input (Vdc):
60V
Frequency? (Hz):
50Hz/60Hz
Max. Input Continuous Current? (A):
14Ax2
Power Factor Range:
+/-0.90
Max. Input Short-Circuit Current (A):
25A
Maximum Units Per Branch:
6
PV Microinverter
Ingress Protection (IP):
IP67
Protective Class:
Class I
Power (Max. Continuous) (W):
800W
Overvoltage Category:
OVC III (AC Main), OVC II ( PV)
Model: EVT800
Temperature( ℃ ):
-40 ℃ to +65 ℃
User Identification Number
2
1
Envertech(Shanghai)Corporation LTD.
www.envertec.com
Schritt 3. Erdung des Systems
Mikrowechselrichter und Module müssen gemäß
den nationalen Normen mit dem Erdungsleiter
verbunden werden. Befestigen Sie die Schrauben
an der Installationsöffnung des
Mikrowechselrichters. Vergewissern Sie sich,
dass das Gewinde der Erdungsschraube in die
Verankerung eingedrungen ist, um die beste
Erdungswirkung zu erzielen.
Schritt 4. Installieren einer WLAN-Antenne
Um ein besseres WiFi-Signal zu erhalten, drehen
Sie die Antenne im Uhrzeigersinn, bis sie fest mit
dem EVT800 verbunden ist.
Schritt 5. AC-Kabel befestigen
Befestigen Sie die AC-Kabel und den Schutzleiter
am Montagegestell mit Kabelbindern.
Schritt 6. Verbindung an das Netz
Option a. Verbindung an den
Leitungsschutzschalter
1) Entfernen Sie die Ummantelung der beiden
Enden des Verlängerungskabels von
y=40mm und entfernen Sie die
Ummantelung der inneren Drähte von
10
x=14mm. Stecken Sie die Metallhülsen auf
die freigelegten Teile und klemmen Sie sie
fest, um die Verbindung abzuschließen;
Y=40mmR
2) Verbinden Sie die andere Seite des
Verlängerungskabels mit dem
Leitungsschutzschalter.
Option b. Stecken Sie die offenen Teile des
Verlängerungskabels in den Stecker und
verbinden Sie ihn mit dem Stecker mit der
Steckdose.
Operating Range (Vdc):
16V~60V
Normal Voltage? (Vac):
220/230V
MPPT Voltage Range (Vdc):
Max. DC Input (Vdc):
22V~50V
60V
Frequency? (Hz):
Current (Max. Continuous) (A):
50Hz/60Hz
3.63A
Max. Input Continuous Current? (A):
14Ax2
Power Factor Range:
+/-0.90
Ingress Protection (IP):
Max. Input Short-Circuit Current (A):
IP67
25A
Protective Class:
Maximum Units Per Branch:
Class I
6
PV Microinverter
Power (Max. Continuous) (W):
800W
Overvoltage Category:
OVC III (AC Main), OVC II ( PV)
Model: EVT800
Temperature( ℃ ):
-40 ℃ to +65 ℃
User Identification Number
2
1
Envertech(Shanghai)Corporation LTD.
www.envertec.com
Schritt 7. PV-Module mit Mikro-Wechselrichter
verbinden
Montieren Sie das PV-Modul auf den Mikro-
Wechselrichter; Verbinden Sie jedes PV-Modul
mit dem DC-Eingangskabel der Mikro-
Wechselrichter.
11
Y=14mmR
