Atlantic Explorer 200 Installations- Und Bedienungsanleitung Seite 68

1
10
12
14
15
17
Sonde de refoulement compresseur
1
Fühler Kompressorauslass
Sonde air entrant
2
Lufteinlass-Fühler
Sonde évaporateur haut
3
Verdampfer-Fühler oben
Sonde évaporateur bas
4
Verdampfer-Fühler unten
Evaporateur
5
Verdampfer
Ventilateur
6
Lüfter
Condensateur démarrage ventilateur
7
Betriebskondensator von Lüfter
Condensateur petite vitesse
8 ventilateur
Geschwindigkeitkondensator

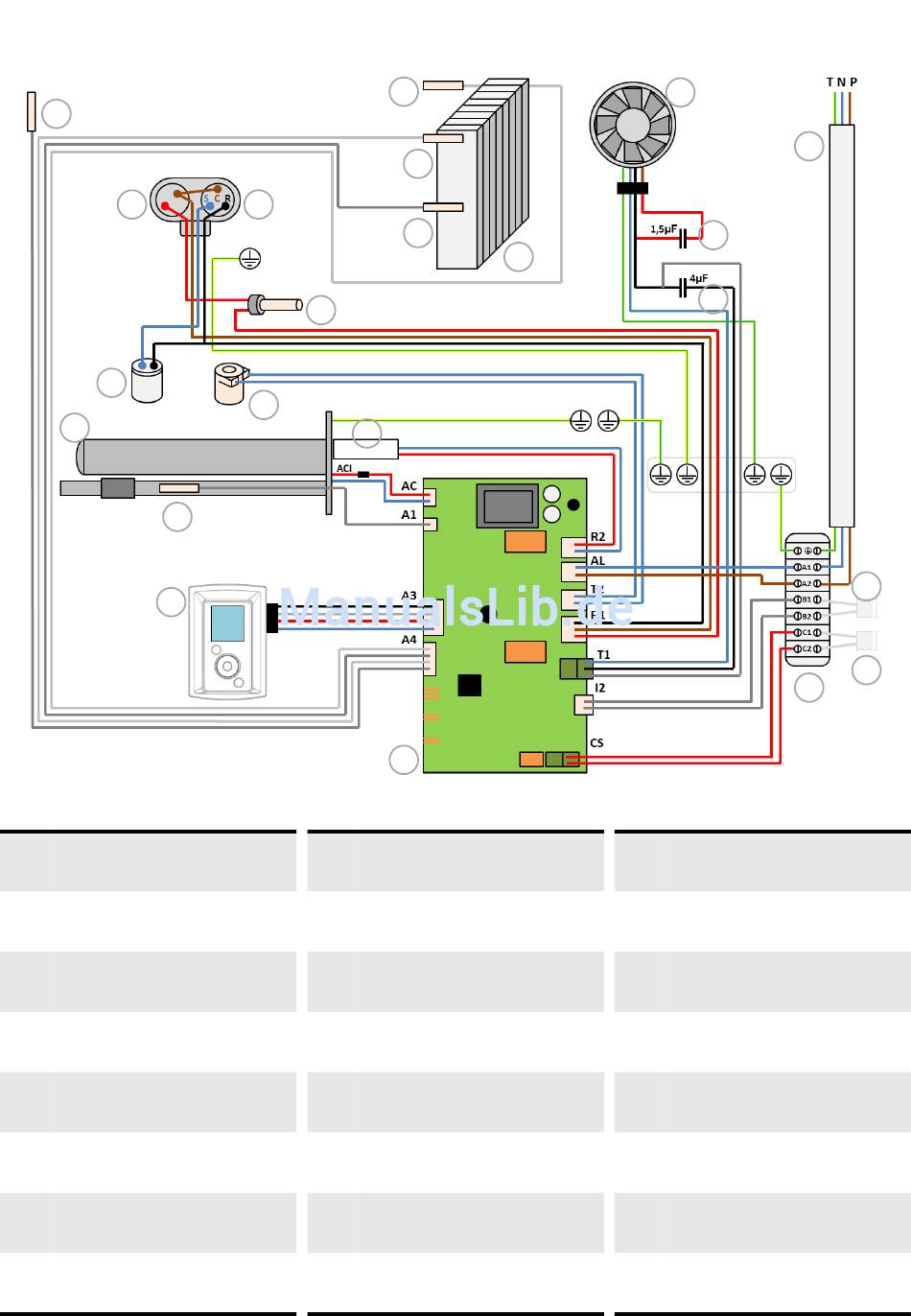

SCHEMA ELECTRIQUE – ELEKTRO-ANSCHLUSSPLAN
9
11
13
16
Connexions compresseur
9
Verdichter
Protection thermique compresseur
10
Thermischeschutz Verdichter
Pressostat
11
Hochdruckpressostat
Condensateur démarrage
12 compresseur
Betriebskondensator Verdichter
Bobine vanne gaz chauds
13
Einheit Heißgasschieber
Corps de chauffe
14
Heizstab
Sonde eau doigt de gant
15
Warmwasser-Fühler
Thermostat de sécurité
16
Sicherheitsthermostat
2
3
4
5
18
6
20
7
8
19
Controleur
17
Display
Carte de régulation
18
Hauptplatine
Bornier de connexion client
19
Klemmleiste Kunde
Câble d'alimentation permanente
20
Netzanschlusskabel
Non fournis :
Nicht geliefert :
Câble de connexion PV / Smart Grid /
21 Solaire
Anschlusskabel PV / Smart Grid / Solar
Câble de connexion chaudière
22
Anschlusskabel Heizkessel
21
22
