Présentation

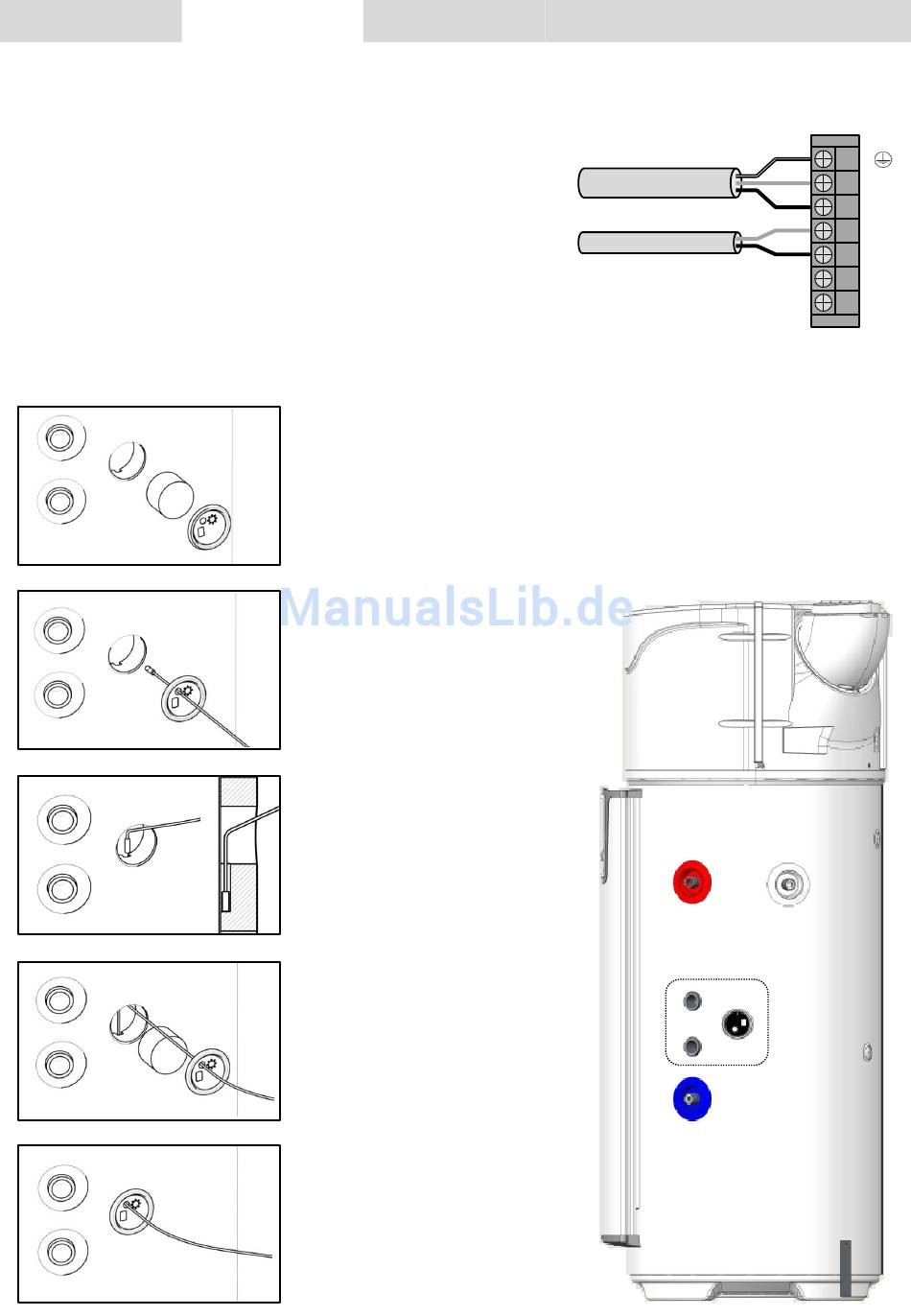

9.3. Raccordement à une station solaire.
Pour le raccordement à une station solaire (appareil avec
échangeurs en mode « solaire»), il est possible de connecter la
station solaire au chauffe-eau. Dans cette configuration, le
chauffe-eau ne reçoit que l'ordre de pilotage de l'appoint
électrique par la station solaire. Tous les autres modes sont
inactifs. Pour un fonctionnement automatique multi-énergies, ce
raccordement est inutile.
Le câblage de la station solaire est à réaliser sur les bornes B1 et
B2 du bornier client.
9.4. Mise en place de la sonde de régulation solaire
Installation
❶ Retirer le bouchon et la mousse
du logement situé à côté des
piquages de l'échangeur interne.
❷
Passer la sonde de température à
travers le bouchon (le bouchon a
été percé à cet effet).
Insérer la sonde dans la goulotte
❸
en veillant à ce qu'elle soit bien
positionnée au fond du logement.
❹ Remettre la mousse et clipper le
bouchon sur le produit
❺
Utilisation
Alimentation électrique
Entretien
Raccordement solaire
contact 230V~
Garantie
A1
A2
B1
B2
C1
C2
