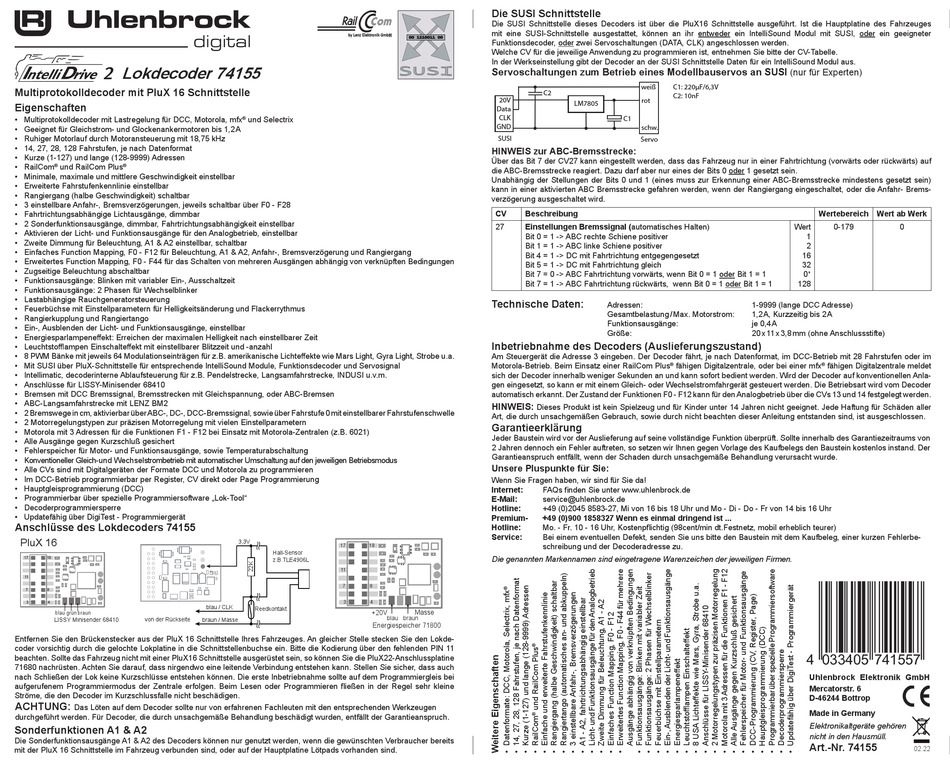

Lokdecoder 74155
2
Multiprotokolldecoder mit PluX 16 Schnittstelle
Eigenschaften
• Multiprotokolldecoder mit Lastregelung für DCC, Motorola, mfx
• Geeignet für Gleichstrom- und Glockenankermotoren bis 1,2 A
• Ruhiger Motorlauf durch Motoransteuerung mit 18,75 kHz
• 14, 27, 28, 128 Fahrstufen, je nach Datenformat
• Kurze (1-127) und lange (128-9999) Adressen
• RailCom
und RailCom Plus
®
®
• Minimale, maximale und mittlere Geschwindigkeit einstellbar
• Erweiterte Fahrstufenkennlinie einstellbar
• Rangiergang (halbe Geschwindigkeit) schaltbar
• 3 einstellbare Anfahr-, Bremsverzögerungen, jeweils schaltbar über F0 - F28
• Fahrtrichtungsabhängige Lichtausgänge, dimmbar
• 2 Sonderfunktionsausgänge, dimmbar, Fahrtrichtungsabhängigkeit einstellbar
• Aktivieren der Licht- und Funktionsausgänge für den Analogbetrieb, einstellbar
• Zweite Dimmung für Beleuchtung, A1 & A2 einstellbar, schaltbar
• Einfaches Function Mapping, F0 - F12 für Beleuchtung, A1 & A2, Anfahr-, Bremsverzögerung und Rangiergang
• Erweitertes Function Mapping, F0 - F44 für das Schalten von mehreren Ausgängen abhängig von verknüpften Bedingungen
• Zugseitige Beleuchtung abschaltbar
• Funktionsausgänge: Blinken mit variabler Ein-, Ausschaltzeit
• Funktionsausgänge: 2 Phasen für Wechselblinker
• Lastabhängige Rauchgeneratorsteuerung
• Feuerbüchse mit Einstellparametern für Helligkeitsänderung und Flackerrythmus
• Rangierkupplung und Rangiertango
• Ein-, Ausblenden der Licht- und Funktionsausgänge, einstellbar
• Energiesparlampeneffekt: Erreichen der maximalen Helligkeit nach einstellbarer Zeit
• Leuchtstofflampen Einschalteffekt mit einstellbarer Blitzzeit und -anzahl
• 8 PWM Bänke mit jeweils 64 Modulationseinträgen für z.B. amerikanische Lichteffekte wie Mars Light, Gyra Light, Strobe u.a.
• Mit SUSI über PluX-Schnittstelle für entsprechende IntelliSound Module, Funktionsdecoder und Servosignal
• Intellimatic, decoderinterne Ablaufsteuerung für z.B. Pendelstrecke, Langsamfahrstrecke, INDUSI u.v.m.
• Anschlüsse für LISSY-Minisender 68410
• Bremsen mit DCC Bremssignal, Bremsstrecken mit Gleich spannung, oder ABC-Bremsen
• ABC-Langsamfahrstrecke mit LENZ BM2
• 2 Bremswege in cm, aktivierbar über ABC-, DC-, DCC-Bremssignal, sowie über Fahrstufe 0 mit einstellbarer Fahrstufenschwelle
• 2 Motorregelungstypen zur präzisen Motorregelung mit vielen Einstellparametern
• Motorola mit 3 Adressen für die Funktionen F1 - F12 bei Einsatz mit Motorola-Zentralen (z.B. 6021)
• Alle Ausgänge gegen Kurzschluß gesichert
• Fehlerspeicher für Motor- und Funktionsausgänge, sowie Temperaturabschaltung
• Konventioneller Gleich-und Wechselstrombetrieb mit automatischer Umschaltung auf den jeweiligen Betriebsmodus
• Alle CVs sind mit Digitalgeräten der Formate DCC und Motorola zu programmieren
• Im DCC-Betrieb programmierbar per Register, CV direkt oder Page Programmierung
• Hauptgleisprogrammierung (DCC)
• Programmierbar über spezielle Programmiersoftware „Lok-Tool"
• Decoderprogrammiersperre
• Updatefähig über DigiTest - Programmiergerät
Anschlüsse des Lokdecoders 74155
PluX 16
17
18
11
7
8
3
4
blau
grün
braun
LISSY Minisender 68410
von der Rückseite
Entfernen Sie den Brückenstecker aus der PluX 16 Schnittstelle Ihres Fahrzeuges. An gleicher Stelle stecken Sie den Lokde-
coder vorsichtig durch die gelochte Lokplatine in die Schnittstellenbuchse ein. Bitte die Kodierung über den fehlenden PIN 11
beachten. Sollte das Fahrzeug nicht mit einer PluX16 Schnittstelle ausgerüstet sein, so können Sie die PluX22-Anschlussplatine
71680 nachrüsten. Achten Sie darauf, dass nirgendwo eine leitende Verbindung entstehen kann. Stellen Sie sicher, dass auch
nach Schließen der Lok keine Kurzschlüsse entstehen können. Die erste Inbetriebnahme sollte auf dem Programmiergleis bei
aufgerufenem Programmiermodus der Zentrale erfolgen. Beim Lesen oder Programmieren fließen in der Regel sehr kleine
Ströme, die den Decoder im Kurzschlussfalle nicht beschädigen.
ACHTUNG:
Das Löten auf dem Decoder sollte nur von erfahrenen Fachleuten mit den entsprechenden Werkzeugen
durchgeführt werden. Für Decoder, die durch unsachgemäße Behandlung beschädigt wurden, entfällt der Garantieanspruch.
Sonderfunktionen A1 & A2
Die Sonderfunktionsausgänge A1 & A2 des Decoders können nur genutzt werden, wenn die gewünschten Verbraucher bereits
mit der PluX 16 Schnittstelle im Fahrzeug verbunden sind, oder auf der Hauptplatine Lötpads vorhanden sind.
digital
by Lenz Elektronik GmbH
und Selectrix
®
3,3V
17
18
Hall-Sensor
z.B.TLE4906L
11
7
8
3
blau / CLK
Reedkontakt
braun / Masse
Die SUSI Schnittstelle
Die SUSI Schnittstelle dieses Decoders ist über die PluX16 Schnittstelle ausgeführt. Ist die Hauptplatine des Fahrzeuges
mit eine SUSI-Schnittstelle ausgestattet, können an ihr entweder ein IntelliSound Modul mit SUSI, oder ein geeigneter
Funktionsdecoder, oder zwei Servoschaltungen (DATA, CLK) angeschlossen werden.
Welche CV für die jeweilige Anwendung zu programmieren ist, entnehmen Sie bitte der CV-Tabelle.
In der Werkseinstellung gibt der Decoder an der SUSI Schnittstelle Daten für ein IntelliSound Modul aus.
Servoschaltungen zum Betrieb eines Modellbauservos an SUSI
C2
20V
Data
CLK
GND
SUSI
HINWEIS zur ABC-Bremsstrecke:
Über das Bit 7 der CV27 kann eingestellt werden, dass das Fahrzeug nur in einer Fahrtrichtung (vorwärts oder rückwärts) auf
die ABC-Bremsstrecke reagiert. Dazu darf aber nur eines der Bits 0 oder 1 gesetzt sein.
Unabhängig der Stellungen der Bits 0 und 1 (eines muss zur Erkennung einer ABC-Bremsstrecke mindestens gesetzt sein)
kann in einer aktivierten ABC Bremsstrecke gefahren werden, wenn der Rangiergang eingeschaltet, oder die Anfahr- Brems-
verzögerung ausgeschaltet wird.
CV
Beschreibung
27
Einstellungen Bremssignal (automatisches Halten)
Bit 0 = 1 -> ABC rechte Schiene positiver
Bit 1 = 1 -> ABC linke Schiene positiver
Bit 4 = 1 -> DC mit Fahrtrichtung entgegengesetzt
Bit 5 = 1 -> DC mit Fahrtrichtung gleich
Bit 7 = 0 -> ABC Fahrtrichtung vorwärts, wenn Bit 0 = 1 oder Bit 1 = 1
Bit 7 = 1 -> ABC Fahrtrichtung rückwärts, wenn Bit 0 = 1 oder Bit 1 = 1
Technische Daten:
Inbetriebnahme des Decoders (Auslieferungszustand)
Am Steuergerät die Adresse 3 eingeben. Der Decoder fährt, je nach Datenformat, im DCC-Betrieb mit 28 Fahrstufen oder im
Motorola-Betrieb. Beim Einsatz einer RailCom Plus
sich der Decoder innerhalb weniger Sekunden an und kann sofort bedient werden. Wird der Decoder auf konventionellen Anla-
gen eingesetzt, so kann er mit einem Gleich- oder Wechselstromfahrgerät gesteuert werden. Die Betriebsart wird vom Decoder
automatisch erkannt. Der Zustand der Funktionen F0 - F12 kann für den Analogbetrieb über die CVs 13 und 14 festgelegt werden.
HINWEIS:
Dieses Produkt ist kein Spielzeug und für Kinder unter 14 Jahren nicht geeignet. Jede Haftung für Schäden aller
Art, die durch unsachgemäßen Gebrauch, sowie durch nicht beachten dieser Anleitung entstanden sind, ist ausgeschlossen.
Garantieerklärung
Jeder Baustein wird vor der Auslieferung auf seine vollständige Funktion überprüft. Sollte innerhalb des Garantiezeitraums von
2 Jahren dennoch ein Fehler auftreten, so setzen wir Ihnen gegen Vorlage des Kaufbelegs den Baustein kostenlos instand. Der
Garantieanspruch entfällt, wenn der Schaden durch unsachgemäße Behandlung verursacht wurde.
Unsere Pluspunkte für Sie:
Wenn Sie Fragen haben, wir sind für Sie da!
Internet:
FAQs finden Sie unter www.uhlenbrock.de
E-Mail:
service@uhlenbrock.de
Hotline:
+49 (0)2045 8583-27, Mi von 16 bis 18 Uhr und Mo - Di - Do - Fr von 14 bis 16 Uhr
Premium-
+49 (0)900 1858327 Wenn es einmal dringend ist ...
Hotline:
Mo. - Fr. 10 - 16 Uhr, Kostenpflichtig (98cent/min dt.Festnetz, mobil erheblich teurer)
Service:
Bei einem eventuellen Defekt, senden Sie uns bitte den Baustein mit dem Kaufbeleg, einer kurzen Fehlerbe-
schreibung und der Decoderadresse zu.
Die genannten Markennamen sind eingetragene Warenzeichen der jeweiligen Firmen.
4
+20V
Masse
blau
braun
Energiespeicher 71800
weiß
C1: 220µF/6,3V
C2: 10nF
rot
LM7805
C1
schw.
Servo
Adressen:
Gesamtbelastung / Max. Motorstrom:
Funktionsausgänge:
Größe:
fähigen Digitalzentrale, oder bei einer mfx
®
(nur für Experten)
Werte bereich
Wert ab Werk
Wert
0-179
0
1
2
16
32
0*
128
1-9999 (lange DCC Adresse)
1,2 A, Kurzzeitig bis 2 A
je 0,4 A
20 x 11 x 3,8 mm (ohne Anschlussstifte)
fähigen Digitalzentrale meldet
®
4 < A O D E L Q = h e b f f h >
Uhlenbrock Elektronik GmbH
Mercatorstr. 6
D-46244 Bottrop
Made in Germany
Elektronikaltgeräte gehören
nicht in den Hausmüll.
Art.-Nr. 74155
02.22
