À partir des récepteurs de la version HSW xx.20 la configuration d'un émetteur peut se faire avec ou sans
confirmation. Le processus d'apprentissage reconfigure et réinitialise l'émetteur, ce qui peut entraîner une
incompatibilité avec les récepteurs auprès desquels les émetteurs ont été configurés.
5
Mise en marche

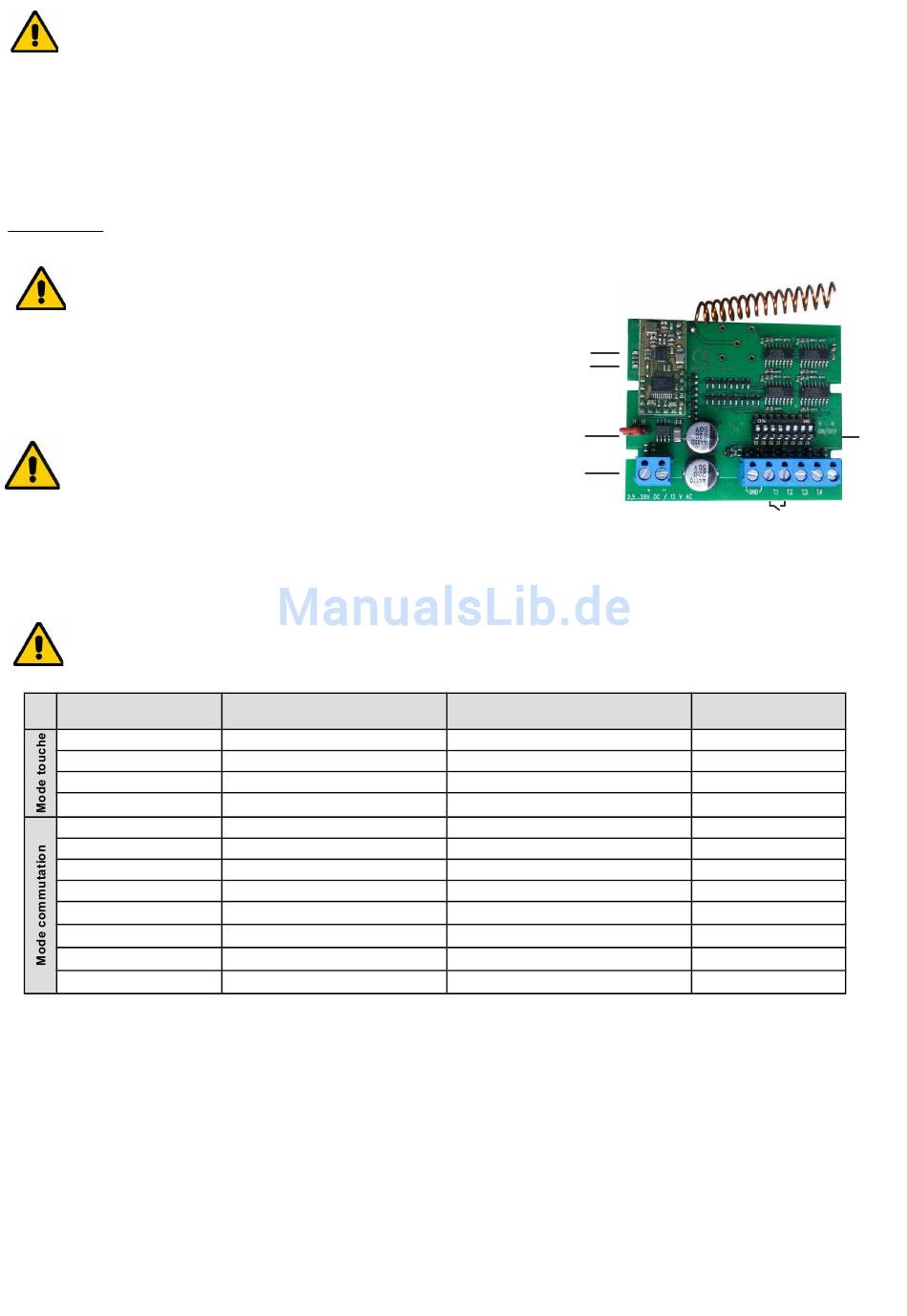

Choisissez pour l'émetteur un emplacement si-possible surélevé, protégé des objets conducteurs .
L'émetteur SHT- 12 FS est livré avec une antenne hélicoïdale intégrée. Orienter l'antenne de sorte qu'elle se détache le plus possible
de l'appareil et ne soit pas couverte par des objets conducteurs.
Avant de fixer l'émetteur SHT- 12 FS, il est conseillé de tester son fonctionnement dans l'emplacement prévu afin de pouvoir en
changer si nécessaire.
Alimentation:
Connectez la tension d'alimentation 4,5....24V DC ou 12V AC aux deux bornes à vis.
Respectez impérativement les données techniques pour la mise sous tension ainsi que la
polarité en courant continu!
Une tension trop élevée pourrait détruire l'appareil et doit
être impérativement évitée.
Code / Programmation de l'adresse radio au récepteur
Le SHT-12 FS est programmé en usine avec un numéro de série continu ce
qui garantit que le récepteur approprié ne réponde qu'à l'émetteur choisi.
Pour cela passez le récepteur en mode d'apprentissage et lancez la
transmission du SHT 12FS.
Attention: Le récepteur doit apprendre au préalable l'adresse
de l'émetteur!
Sélection des fonctions
Le mode d'émission pour chacune des 4 entrées de l'émetteur fixe SHT12 FS est réglé grâce à l'interrupteur DIP à 8 broches. Il faudra
distinguer entre transmission par signal touche ou commande de commutation (état ON/OFF- ouvert/fermé)- Voir § 4. Placez les
interrupteurs DIP de 1 à 4 sur «ON» afin de choisir le mode touche pour les entrées de T1-T4. Placez les interrupteurs DIP de 5 à 8 sur
«ON» pour le mode commutation pour les entrées de T1-T4.
Les modes touches et commutation ne peuvent opérer simultanément,par ex. : Ne pas mettre les interrupteurs n et n+4 en
position ON simultanément. (par ex. interrupteur DIP 1 et 5).
À l'émetteur
Relier T1 avec GND
Relier T2 avec GND
Relier T3 avec GND
Relier T4 avec GND
Relier T1 avec GND
Relier T2 avec GND
Relier T3 avec GND
Relier T4 avec GND
Ouvrir le contact T1/GND
Ouvrir le contact T2/GND
Ouvrir le contact T3/GND
Ouvrir le contact T4/GND
Changement de la fréquence
Dans de rares cas où d'autres appareils radio viendraient perturber le fonctionnement, il peut être nécessaire de sélectionner une autre
fréquence. Avec l'interrupteur à glissière (voir schéma) sélectionner la fréquence 2 (F2). Il faut veiller à ce que le récepteur
correspondant soit alors également réglé sur la 2ème fréquence de fonctionnement (voir mode d'emploi récepteur).
6
Données techniques
Fréquence d'emploi:
Antenne:
Alimentation:
Consommation:
Plage de températures:
Connexions:
Boîtier:
Interrupteur DIP
Sélection des fonctions
1=ON / 5 = OFF
2=ON / 6 = OFF
3=ON / 7 = OFF
4=ON / 8 = OFF
5=ON / 1 = OFF
6=ON / 2 = OFF
7=ON / 3 = OFF
8=ON / 4 = OFF
5=ON / 1 = OFF
6=ON / 2 = OFF
7=ON / 3 = OFF
8=ON / 4 = OFF
f1 433,62 MHz; f2 434,22 MHz
Antenne intégrée
4,5 – 24,0 V DC ; 12V AC
Veille 0,1mA; Mode d'émission ordinaire 8,5mA (en moyenne)
de -20
o
C à +65
o
C
Bornes à vis (incluses)
130 mm x 85 mm x 37mm, norme de protection IP54
LED de fonction
LED Bat.
Choix de le
fréquence
Tension
d'alimentation
Information récepteur
T1
T2
T3
T4
T1
T2
T3
T4
traitement juste avec
T5 (
traitement juste avec
T6 (
traitement juste avec
T7 (
traitement juste avec
T8(
-
-
7
Exemple de câblage pour T1
Sorties du module
OUT1
OUT2
OUT3
OUT4
OUT1
OUT2
OUT3
OUT4
SHR-12 K4)
OUT2 + OUT4
SHR-12 K4)
OUT2 + OUT3
SHR-12 K4) OUT2 + OUT3 + OUT4
OUT1 + OUT2
SHR-12 K4)
Interrupteur-
DIP
