DE

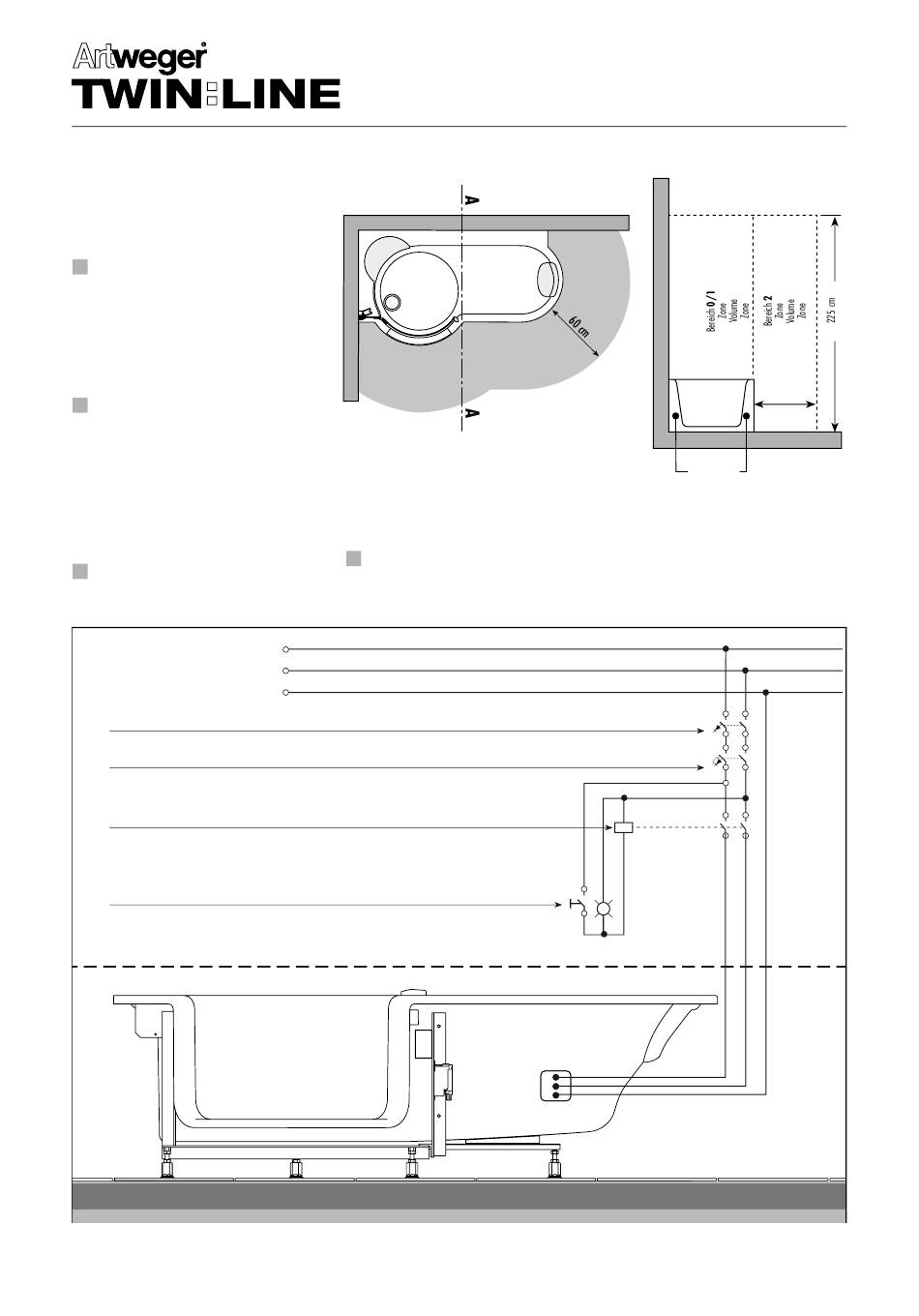

Schutzbereiche !
Die Schutzbereiche müssen zu Ihrer
persönlichen Sicherheit genau einge-
halten werden.
= Schutzbereich 2. (Höhe 225 cm)
Verbot von Schaltern und Steckdosen!
EN
Safety zones !
For your personal safety, the protected
areas must be adhered to exactly.
= Safety zone 2 (225 cm/88.6" in
height): no electrical switches or plugs
allowed!
FR
Volume de sécurité !
Les zones de sécurité doivent être
scrupuleusement respectées pour votre
sécurité personnelle.
= Volume de sécurité 2 : (Hauteur
225 cm) interrupteurs et prises interdit
230 VAC
FI- Schutzschalter I ∆ N 30 mA
Leitungs-Schutzschalter max. 16A
Schütz
Contactor
Contacteur
Hauptschalter mit
Main switch with control
Kontrolllampe im Bad
lamp in bathroom
Außerhalb des Schutzbereiches Outside of protected area
All manuals and user guides at all-guides.com
NL
Beveiligingszones !
De beveiligingszones moeten voor uw
persoonlijke veiligheid nauwkeurig aan-
gehouden worden.
= Beveiligingszone 2: (hoogte 225cm)
Schakelaars en contactdozen niet toege-
staan!
L
N
PE
FI circuit breaker I ∆ N 30 mA
Fusible FI I ∆ N 30 mA
Automatic cut-out 16A max. Fusible de l'installation maxi 16 A
Zekering
Interrupteur principal avec lampe
de contrôle dans la salle de bain
Au-dehors de la zone de sécurité
Schutzbereich 0/1
Safety zone 0/1
Volume de sécurité 0/1
Beveiligingszone 0/1
Schutzbereich 2
Safety zone 2
Volume de sécurité
Beveiligingszone 2
Schutzbereich 3
Safety zone 3
Volume de sécurité 3
Beveiligingszone 3
FI- beveiligingsschakelaar I ∆ N 30 mA
Leidings-beveiligingsschakelaar max. 16A
Hoofdschakelaar met
controlelamp in het bad
Buiten de beveiligingszone
Anschluss
Connectionhlu
Raccordement
Aansluiting
L
N
PE
7
Schnitt A - A
Bereich 0
0,6 m
60 cm
Zone
Volume
Zone
Bereich 1
Zone
Volume
Zone
