Cosj-METRE (ECR-3)
FREQUENZMESSGERÄTE (EFC-3)
Allgemein (ECR-3 und EFC-3)
ECR-3: (Cosj-metre) Der mikroprozessorbasierte ECR-3 wurde für die Messung des cosj
(Verschiebungsleistungskoeffizient) des Systems entwickelt. Darüber hinaus zeigt es den induktiven
oder kapazitiven Zustand der Betriebslast an, ein negatives Vorzeichen von cosj zeigt an, dass das
System kapazitiv ist, und das Fehlen eines Vorzeichens zeigt an, dass das System induktiv ist. ECR-3
wird auch bei der cosj-Messung mit Blindleistungssteuerrelais der Serien RG-A und RG-E verwendet.
EFC-3: (Frequenzmessgeräte) Der mikroprozessorbasierte EFC-3 wurde für die präzise Messung
der Betriebsspannungsfrequenz in Industrieanlagen eingesetzt
Nutzungs- und Arbeitsprinzipien
ECR-3: Es hat sich in der Praxis gezeigt, dass der am besten geeignete Arbeitspunkt
in einem Kompensationssystem durch Verwendung eines Cosj-Messgeräts mit einem
Blindleistungssteuerrelais eingestellt werden kann.
Andernfalls verursacht es zu eine zufällig angepasste Rolle, entweder Schwingung oder reaktive
Kosten aufgrund unzureichender Kompensation.
Für diesen Zweck entwickelte ECR-3 dem Benutzer mit seiner digitalen Anzeige eine empfindliche
und einfache Messung. Siehe den unten angegebenen ECR-3-Verdrahtungsplan
EFC-3: EFC-3 ist ein 3-stelliges Messgerät, das Frequenzen zwischen 20-400Hz misst, indem es wie
ein Voltmeter an den Messeingang angeschlossen wird. Der Messkreis ist quarzgesteuert und es gibt
keine Zählabweichung. Darüber hinaus bietet seine digitale Anzeige dem Benutzer die Möglichkeit,
feinfühlig und einfach zu messen. Der Versorgungseingang kann zwischen Phase-Nullleiter oder
Phase-Phase angeschlossen werden. Siehe Schaltpläne unten
Anschlussdiagramme: Siehe Abbildung-1
Verwendung von ECR-3 mit RG-A/RG-E-Serie
Wie im Anschlussplan des Cosj-Meters ersichtlich ist, ist es für den Betrieb geeignet
Der Anschluss an das Netz erfolgt über einen Stromwandler mit einem Wandlungsverhältnis
von „...../5A". Beim Anschluss ist darauf zu achten, dass die Versorgungsspannung aus der Phase
entnommen wird, an der der Stromwandler angeschlossen ist.
Da der Strommesseingang durch einen geräteinternen Transformator mit 5A Nenneingang
realisiert wird, belastet er den Hauptstromminderer nicht und kann durch Reihenschaltung eines
Blindleistungssteuerrelais und eines Einzelstromminderers genutzt werden. Die folgenden Schaltpläne
zeigen, wie das ECR-3 mit Blindleistungs-Steuerrelais der Serie RG-A/E verwendet werden kann:
Technische Informationen
(ECR-3 und EFC-3)
Versorgungsspannung (Un)
: 110VAC, 220VAC, 380VAC, 415VAC
Betriebsbereich (DU)
: Bitte beachten Sie das Etikett auf dem Gerät
Betriebsfrequenz (f)
: 50/60 Hz (für EFC-3)
45-65 Hz (für EFC-3)
Klasse
: %1±digit (für EFC-3)
: ±2
o
±1digit (für ECR-3)
Messeingang Spannung (Vin)
: 50 - 300 VAC (L-N für ECR-3)
: 30 - 300 VAC (L-N für ECR-3)
: 80 - 500 VAC (L-L für ECR-3)
: 50 - 500 VAC (L-L für ECR-3)
Strom (lin)
: 0,1 - 5,5A (für EFC-3)
Messbereich
: 0-1,00 ind, kap. (für EFC-3)
: 20-400 Hz (für EFC-3)
Stromwandlerverhältnis (Ct)
: ..../ 5A (ECR-3)
Leistungsaufnahme (Pcons)
: < 3VA
Messung Eingang der
: <1VA (Strom)
Leistungsaufnahme
<0,2VA (Spannung)
Umgebungstemperatur
: -5 °C; +50 °C
Indikator
: Rote LED-Anzeige
Geräteschutz
: Doppelisolierung (
Schutzklasse
: IP 40 (Frontblende), IP 00 (Terminals)
Kabelquerschnitt
: 2,5mm2 (Für Klemmenanschluss)
Aufstellen
: vorne in die Zwischenablage
Maße
: Typ PR 18, PR 20, PR 25
Gewicht
: 0.30 kg
), Messkategorie III

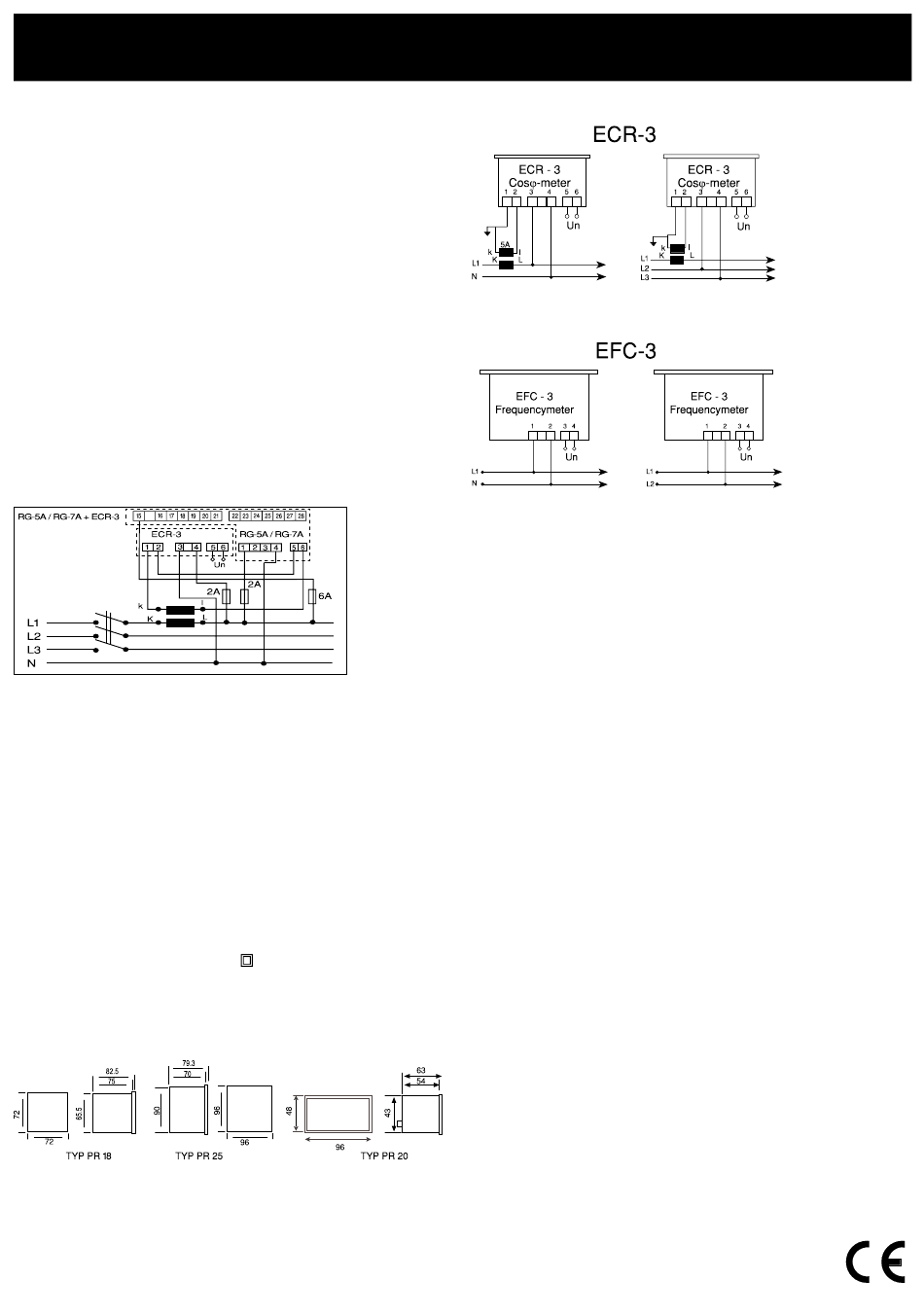

Bağlantı Şekilleri / Connection Diagram / Verbindungstypen
Faz-Nötr Bağlantı
Phase-Neutral Connection
Phase-Neutral-Verbindung
Faz-Nötr Bağlantı
Phase-Neutral Connection
Phase-Neutral-Verbindung
ENTES Elektronik Cihazlar Imalat ve Ticaret A.S.
Adr:
Dudullu OSB; 1. Cadde; No:23 34776
Ümraniye - İSTANBUL / TÜRKİYE
Tel:
Fax: +90 216 314 16 15
+90 216 313 01 10
E-mail:
iletisim@entes.com.tr - contact@entes.eu
Web:
www.entes.com.tr - www.entes.eu
Technical Support Call Center: +90 850 888 84 25
Faz-Faz Bağlantı
Phase-Phase Connection
Phase-Phase-Verbindung
Faz-Faz Bağlantı
Phase-Phase Connection
Phase-Phase-Verbindung
A2851 / Rev.5
