Cosj-METRE (ECR-3)
FREKANSMETRE (EFC-3)
Genel (ECR-3 ve EFC-3)
ECR-3: (Cosj-metre) Mikroişlemci tabanlı ECR-3, sistemin cosj sinin (yerdeğiştirme güç
katsayısı) ölçümü için geliştirilmiştir. Ayrıca işletme yükünün indüktif veya kapasitif durumunu
gösterir. cosj'nin negatif işaretli olması sistemin kapasitif olduğunu, işaretin olmaması ise
sistemin indüktif olduğunu gösterir.
ECR-3 ayrıca RG-A ve RG-E serisi reaktif güç kontrol röleleri ile birlikte cosj ölçümünde kullanılır.
EFC-3: (Frekansmetre) Mikroişlemci tabanlı EFC-3 endüstri tesislerinde işletme gerilim
frekansının hassasiyetle ölçülmesi için geliştirilmiştir.
Kullanım ve Çalışma Prensipleri
ECR-3: Uygulamalarda görülmüştür ki, bir kompanzasyon sisteminde en uygun çalışma
noktasının ayarlanması, reaktif güç kontrol rölesi ile birlikte Cosj -metre kullanmakla
gerçekleştirilebilmektedir. Aksi halde rastgele ayarlanan bir röle, ya osilasyona veya yetersiz
kompanzasyon nedeniyle reaktif bedel ödenmesine yol açmaktadır.Bu amaçla geliştirilen ECR-3,
dijital göstergesiyle kullanıcıya hassas ve kolay ölçme imkanı sağlamaktadır.
Aşağıda verilen ECR-3 bağlantı şemasına bakınız.
EFC-3: EFC-3, 20- 400Hz arası frekansları, ölçme girişine bir voltmetre gibi bağlanmak
suretiyle ölçen, 3 haneli bir ölçüm cihazıdır.Ölçme devresi "kristal" kontrollü olup, sayma
sapması sözkonusu değildir. Ayrıca dijital göstergesi kullanıcıya hassas ve kolay ölçme imkanı
sağlamaktadır. Besleme girişi faz-nötr veya faz-faz arasında bağlanabilir. Aşağıdaki bağlantı
şemalarına bakınız.
Bağlantı Şemaları: Bakınız Şekil-1
ECR-3'ün RG-A / RG-E Serileriyle Kullanımı
Cosj-metre bağlantı şemasında görüldüğü gibi, işletmeye uygun "...../5A"çevirme oranına sahip
bir akım trafosuyla şebekeye bağlanır.Bağlantı yapılırken besleme geriliminin akım trafosunun
bağlandığı fazdan alınmasına çok dikkat edilmelidir.
Akım ölçme girişi,, cihaz içinde yer alan 5A nominal girişli bir trafo üzerinden gerçekleştiğinden,
ana akım redüktörünü yüklemez ve reaktif güç kontrol rölesi ile tek akım redüktöründen seri
bağlanmak suretiyle kullanılabilir.

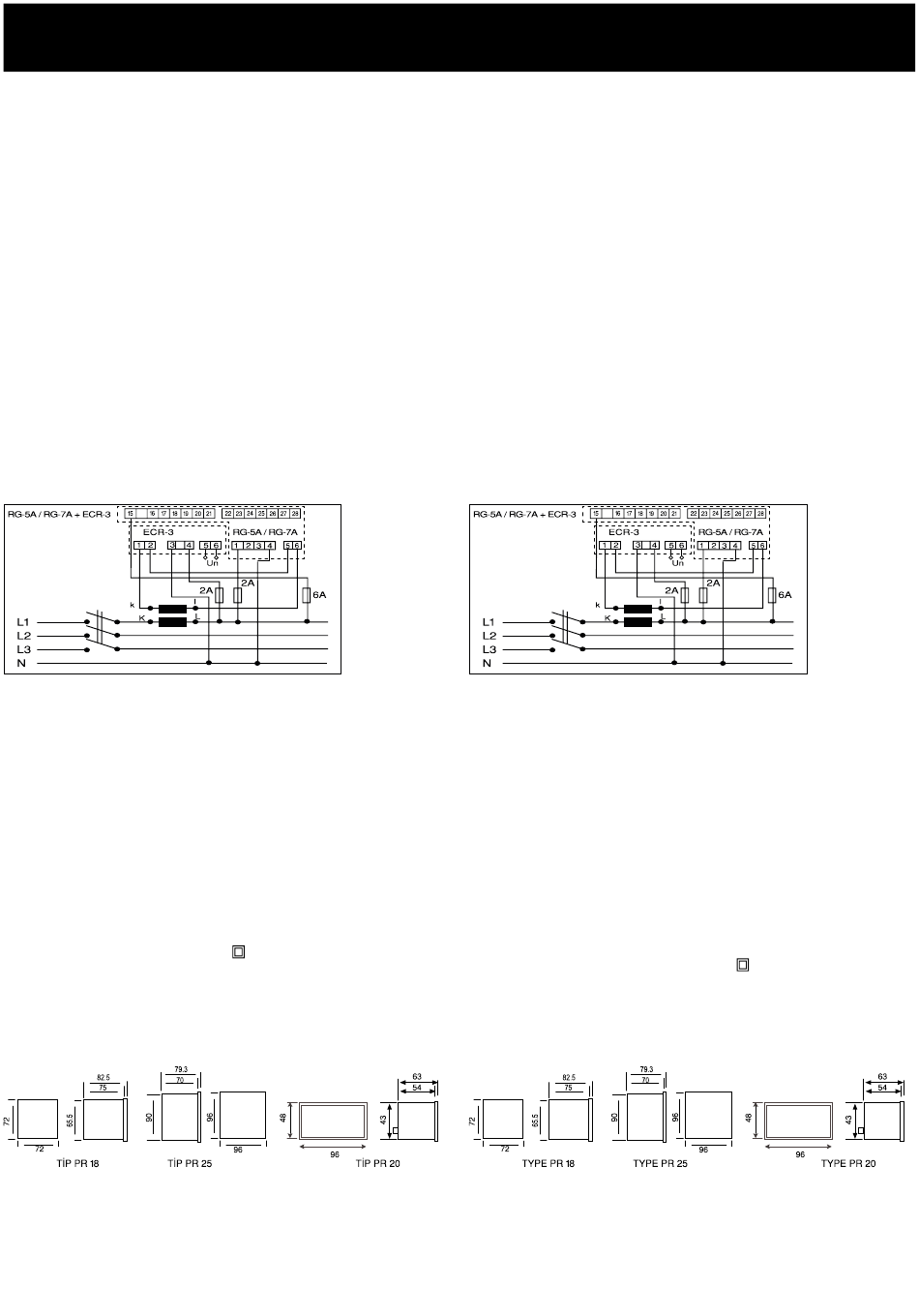

Aşağıdaki bağlantı şemalarında ECR-3'ün RG-A/E serisi reaktif güç kontrol röleleriyle birlikte
nasıl kullanılabileceği gösterilmektedir:
Teknik Bilgi (ECR-3 ve EFC-3)
Besleme Gerilimi (Un) : 110VAC, 220VAC, 380VAC, 415VAC
Çalışma Aralığı (DU) : Lütfen cihaz üzerindeki etikete bakınız.
Çalışma Frekansı (f ) : 50/60 Hz (ECR-3 için)
45-65 Hz (EFC-3 için)
Sınıf : %1±digit (EFC-3 için)
: ±2
o
Ölçme Girişi: Gerilim(Vin) : 50 - 300 VAC (ECR-3 için L-N)
: 30 - 300 VAC (EFC-3 için L-N)
: 80 - 500 VAC (ECR-3 için L-L)
: 50 - 500 VAC (EFC-3 için L-L)
Akım(Iin) : 0,1 - 5,5A (ECR-3 için)
Ölçme Aralığı : 0-1,00 ind, kap. (ECR-3 için)
: 20-400 Hz (EFC-3 için)
Akım Trafosu Oranı(Ct) : ..../ 5A (ECR-3)
Güç Tüketimi(Pcons) : < 3VA
Ölçme Girişi Güç Tüketimi : <1VA (Akım)
: <0,2VA (Gerilim)
Ortam Sıcaklığı : -5 °C; +50 °C
Gösterge : Kırmızı LED Gösterge
Ekipman Koruması : Çift izalasyon (
Koruma Sınıfı : IP 40 (ön panel), IP 00 (terminaller)
Kablo Kesiti : 2,5mm2 (klemens bağlantısı için)
Kurma : Panoya önden
Boyutlar : Tip PR 18, PR 20, PR 25
Ağırlık : 0.30 kg
"Bu ürün, 30.05.2008 tarih ve 26891 sayılı resmi gazetede yayınlanan EEE
Yönetmeliğinin Madde 2 ve Ek-1A madde 9 kapsamındadır. "
±1digit (ECR-3 için)
), Ölçme katagorisi III
Cosj-METRE (ECR-3)
FREQUENCY METER (EFC-3)
General (ECR-3 and EFC-3)
ECR-3: Cosj -meter is microprocessor based and developed to measure the cosj (the displacement
power factor) of the system.
ECR-3 indicates whether the load is inductive or capacitive .If there is a negative sign then the load is
capacitive, and if there is no sign then it is inductive.
ECR-3 can also be used with RG-A/ RG-E series Power Factor Controllers, in order to indicate the cosj
EFC-3: Frequency meter is developed for accurate measurement of the line frequency in industrial
plants.
Operation Principles
ECR-3: In compensation systems, a more efficient cosj correction can be obtained by utilizing a
cosj meter.
The problems due to insufficient compensation and unwanted oscillations in systems can be elimi-
nated by the help of monitoring cosj.
ECR-3 provides the user an easy and accurate measurement of cosj with its digital indicator.
Please see the following connection diagrams.
EFC-3; measures the line frequency accurately between 20 and 400 Hz. EFC-3 is a 3-digit device
and its "crystal" controlled, measuring circuit is very accurate and has a long life.The supply input
for EFC-3 may be connected as phase-neutral or phase-phase. Please see the following connection
diagrams.
Connections Diagrams
Look at the figure-1
Utilization of ECR-3 with RG-A / RG-E Series
The characteristic conversion ratio of the current transformer
is .../5A. If Cosj meter shows capacitive loads, even though the loads connected to the lines are
mostly inductive (motors, transformers,etc.), the connactions for the current transformer should
be interchanged.
In order for ECR-3 to measure accurately, the current flowing through the current transformer
should be at least 2 % of the nominal current (In).
The following connection diagram shows how ECR-3 can be used with RG-A / RG-E series
Power Factor Controllers.
Technical Data (ECR-3 and EFC-3)
Operating Voltage (Un) : 110VAC, 220VAC, 380VAC, 415VAC
Operating Range (DU) : Please look at labels on the device.
Operating Frequency(f ) : 50/60 Hz (for EFC-3)
Accuracy : %1±digit (for EFC-3)
: ±2
Measuring Input
Voltage(Vin) : 50 - 300 VAC (for EFC-3 L-N)
: 30 - 300 VAC (for EFC-3 L-N)
: 80 - 500 VAC (for EFC-3 L-L)
Current(Iin) : 50 - 500 VAC (for EFC-3 L-L)
Measurement Range : 0,1 - 5,5A (for ECR-3)
: 0-1,00 ind, kap. (for EFC-3)
Current Transformer Ratio(Ct) : 20-400 Hz (for EFC-3)
Güç Tüketimi(Pcons) : ..../ 5A (ECR-3)
Power Consumption (Pcons) : < 3VA
Burden : <1VA (Current)
: <0,2VA (Voltage)
Ambient Temperature : -5 °C; +50 °C
Display : Red LED Display
Equipment Protection : Double Insulation (
Degree of Protection : IP 40 (Front Panel), IP 00 (terminals)
Wire Cross section (for terminals) : 2,5mm2
Installations : Flush mounting with rear terminals
Dimensions : Type PR 18, PR 20, PR 25
Weight : 0.30 kg
45-65 Hz (for EFC-3)
±1digit (for EFC-3)
o
), Measurement Category III
