INSTRUCTIONS D'INSTALLATION

Câble AV
Connexion de l'écran
à la marche arrière
Alimentation du
feu de recul

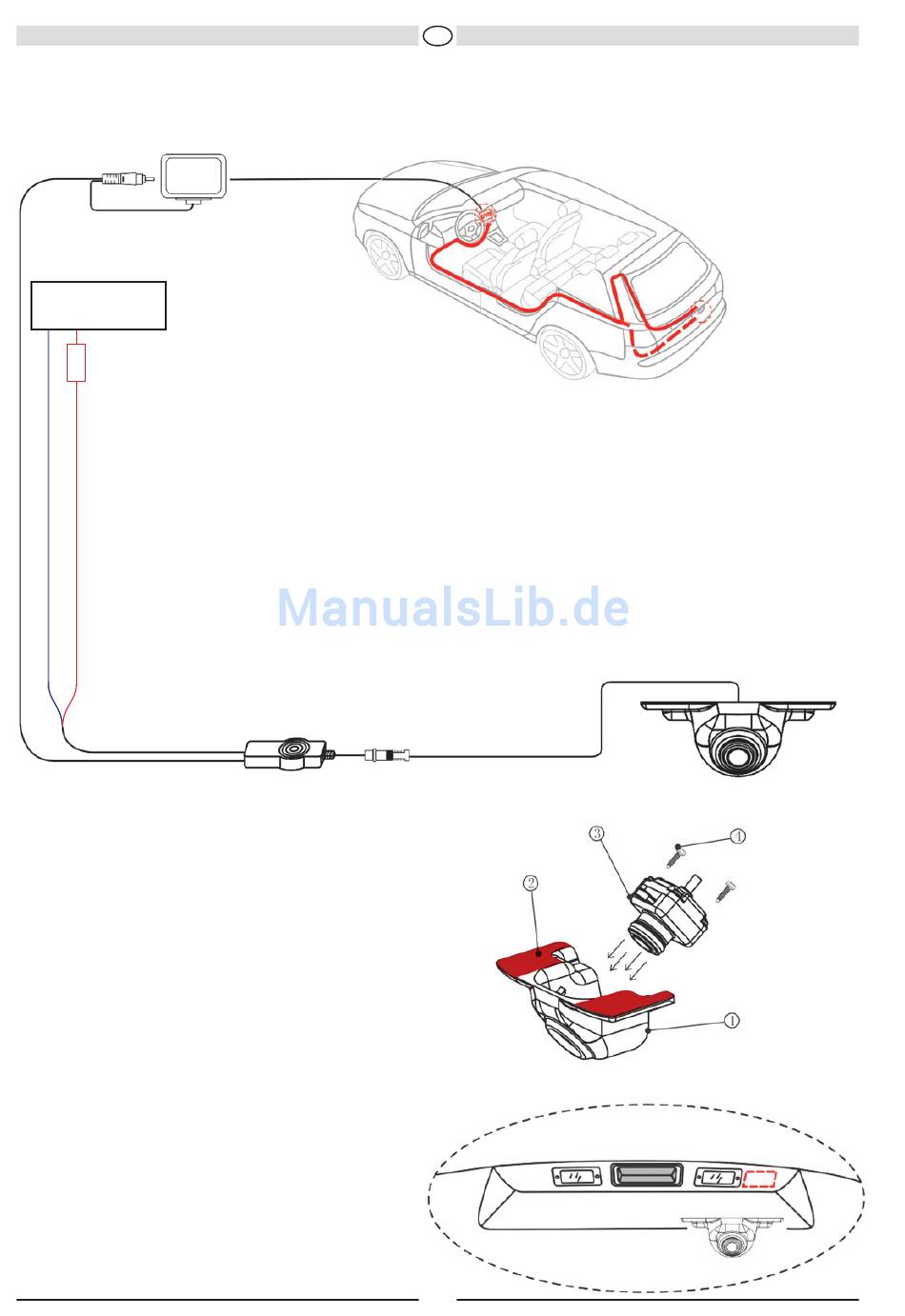

Respectez les instructions
d'installation de la caméra.
A. Installez la caméra près du feu de plaque d'immatricu-
lation, et branchez sur le fil d'alimentation de feu de recul.
B. Installez le câble de la caméra le long de la ligne rouge,
comme illustré sur l'image (1) sur l'écran de la console
centrale.
C. Suivez les instructions à l'écran pour connecter la ligne
- +
AV et la connexion de l'écran à la
marche arrière.
ASSEMBLAGE
1. Boîtier externe
2. Adhésif double-face 3M
3. Caméra
4. Vis
MÉTHODE D'ASSEMBLAGE STANDARD
1. Installez la caméra près du feu
de plaque d'immatriculation,
environ 56 cm au-dessus du
sol.
F
5
(1)
