Montageanleitung
Betonlichtschacht MEAVECTOR
begehbar / PKW befahrbar
I
Montageanleitung MEAVECTOR auf
Dämmung mit Schnellmontageset
Seite 5 von 6
29. August 2023
MEA Bausysteme
Geschäftseinheit der MEA Bautechnik GmbH
▪
Sudetenstraße 1
▪
86551 Aichach

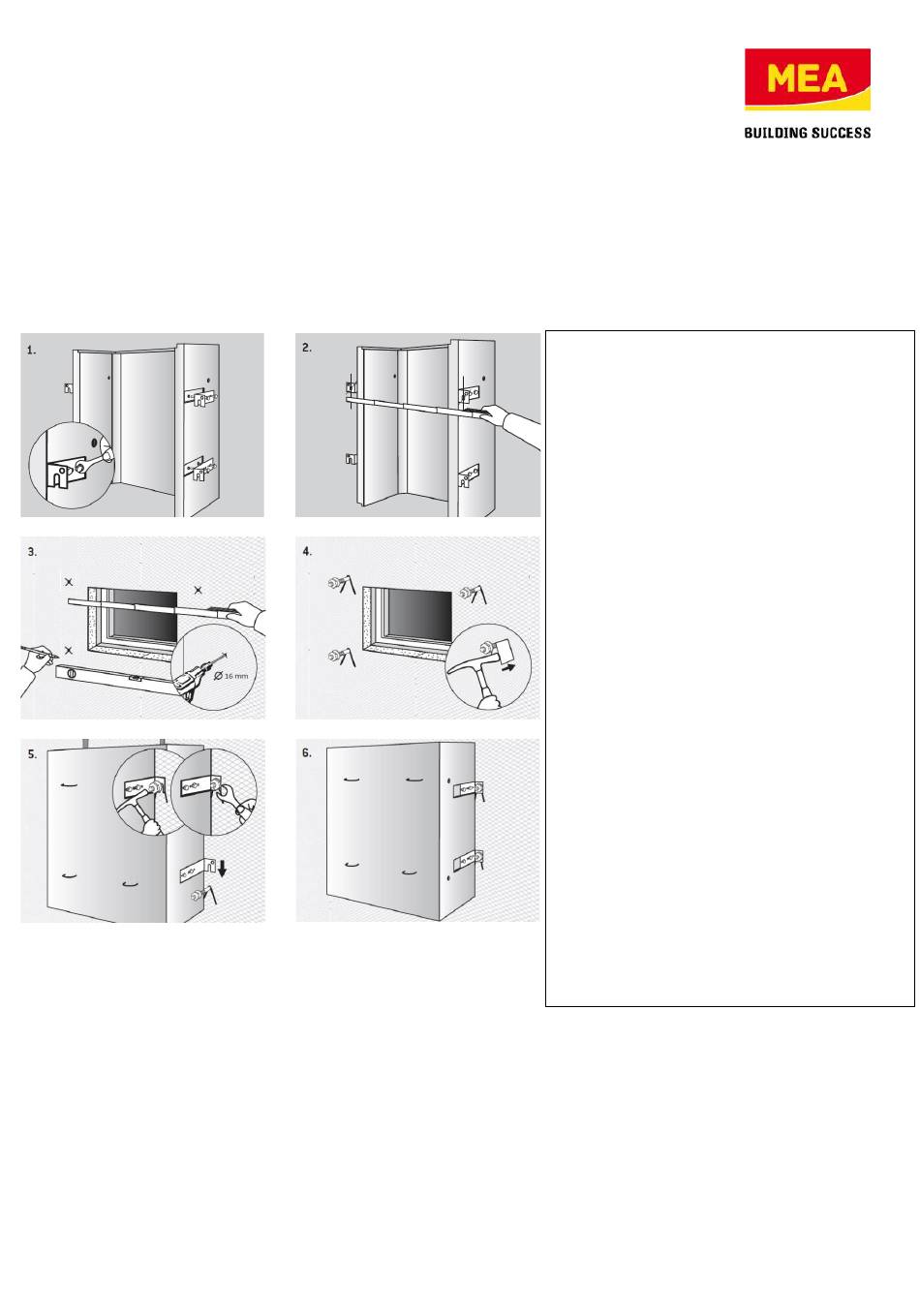

1.) Befestigen Sie die Haltewinkel mit zwei
Schrauben je Haltewinkel an der Außenwand des
Lichtschachts.
2.) Messen Sie das Bohr Maß der montierten
Haltewinkel ab.
3.) Markieren Sie nach waagrechter und mittiger
Ausrichtung die Löcher zur Anbringung der Dübel an
der Kellerwand (mind. 15 cm Abstand zwischen
Fensterunterkante und Lichtschachtboden).
Bohren Sie die Dübellöcher (Ø 16 mm) für alle
Befestigungspunkte. Entfernen Sie das Bohrmehl aus
den Bohrlöchern.
4.) Schlagen Sie alle 4 Schwerlastdübel mit
aufgesetzten Muttern und Scheiben bis zur Hälfte in
die Betonwand ein. Schieben Sie die Distanzhülsen
mit Laschen auf alle 4 Schwerlastdübel. Schlagen Sie
die Distanzhülsen mit Laschen in die Dämmung ein.
5.) Nehmen Sie den Lichtschacht MEAVECTOR mit
einem Kran Seil an den Versetzlöchern mit einem
geeigneten Hebewerkzeug (z. B.
Kranseilsicherungsbolzen MEAVECTOR) auf und
hängen Sie diesen in die Schwerlastdübel ein. (nicht
belasten!) Schlagen Sie nun
die Dübel bis zum Anschlag ein und ziehen Sie
anschließend alle Muttern wechselseitig mit einem
24er Steckschlüssel vollständig an
(Drehmoment ca. 90 Nm).
6.) Entsichern Sie den Lichtschacht erst nach
vollständiger Montage aller Haltewinkel. Verfüllen
Sie den Lichtschacht unverzüglich.
Die Entschalhaken sind nicht zwingend zu
entfernen.
▪
